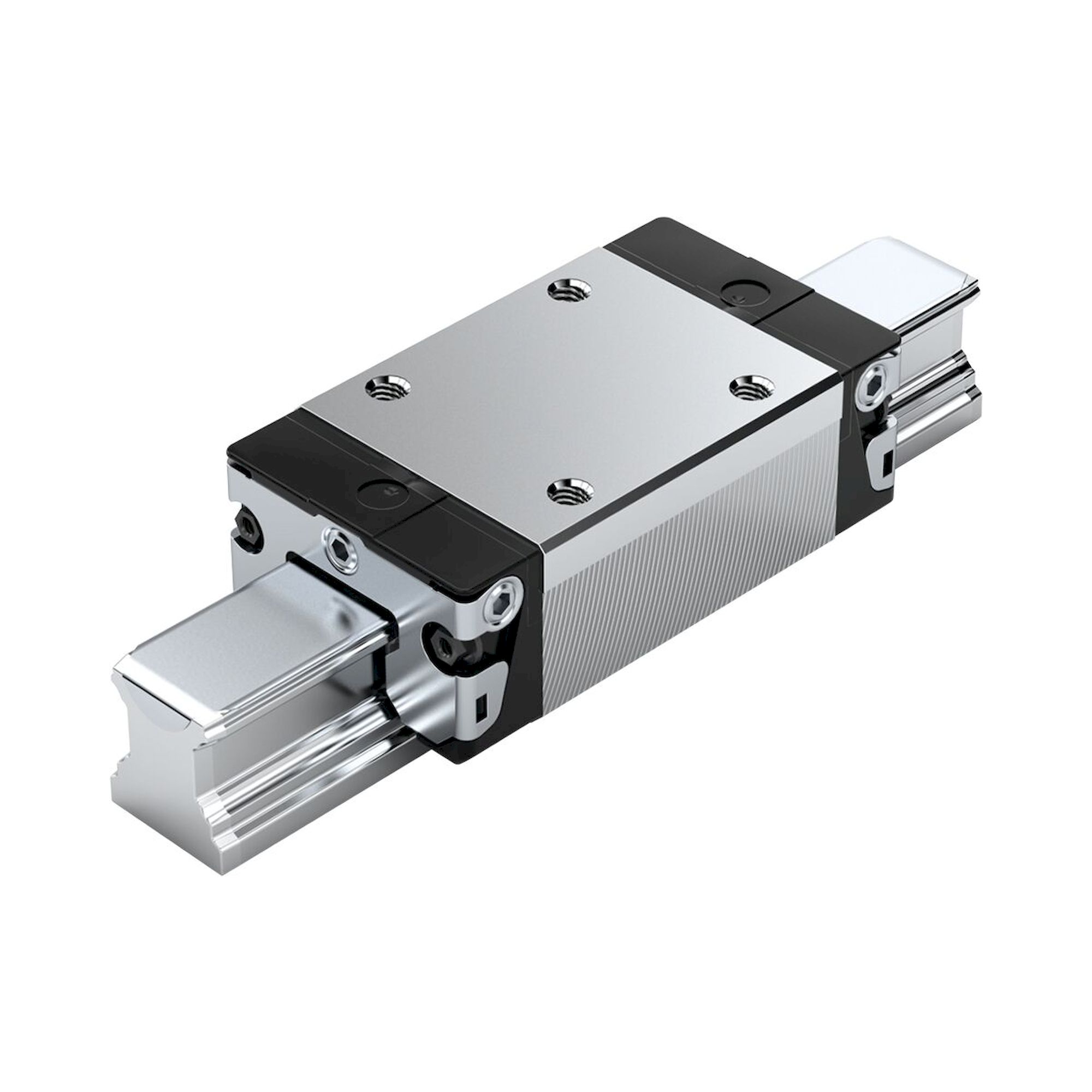

Bosch Rexroth R162221320. Kugelwagen CS KWD-025-SNS-C1-H-1

Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 25
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 86,2 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.

• Einsatzbereich: Bei begrenztem Bauraum in Seitenrichtung
• Hohe Drehmomentbelastbarkeit
• Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
• Langzeitschmierung über mehrere Jahre möglich
• Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse
• Verschiedene Vorspannungsklassen
• Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
• Aufbauten am Kugelwagen von oben verschraubbar
• Integrierte Komplettabdichtung
• Minimalmengenschmiersystem mit integriertem Depot bei Ölschmierung
• Stirnseitige Befestigungsgewinde für alle Anbauteile
• Passend für alle Kugelschienen SNS/SNO
• Beste Dynamikwerte
• Kugelwagen werkseitig erstbefettet

Produkteigenschaften
Ausführung	Kugelschienenführung
Nenngröße [mm]	25
Bauform	SNS - Schmal Normal Standardhöhe
Bauart	Kugelwagen Hochpräzsion
Werkstoff Profilschienführungen	Kohlenstoffstahl
Vorspannungsklasse	C1 - Geringe Vorspannung
Genauigkeitsklasse	H - Hochgenau
Dichtung	SS - Standarddichtung
Kugelkette	Ohne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von Fluchtungsfehlern	Ohne Selbsteinstellung
Breite Führungswagen [mm]	48
Länge Führungswagen [mm]	86.2
Höhe Führungswagen [mm]	29.9
Höhe Führungswagen mit Führungsschiene [mm]	36
Schmierung	Erstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]	500
Hinweis maximale Beschleunigung amax	Wenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]	5
Zulässige Umgebungstemperatur (min. … max.)	-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)	Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ	0.002 ... 0.003
Hinweis Reibungszahl μ	Ohne die Reibung der Dichtung
Gewicht [kg]	0.5
Dynamische Tragzahl C50 [N]	36000
Hinweis dynamische Tragzahl C50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]	28600
Hinweis dynamische Tragzahl C100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]	35900
Dynamisches Torsionstragmoment Mt50 [Nm]	520
Hinweis dynamisches Torsionstragmoment Mt50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]	410
Hinweis dynamisches Torsionstragmoment Mt100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]	510
Dynamisches Längstragmoment ML50 [Nm]	370
Hinweis dynamisches Längstragmoment ML50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]	290
Hinweis dynamisches Längstragmoment ML100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]	360
Teilung T Führungsschiene [mm]	60
Abmessung A (Profilschienenführungen) [mm]	48
Abmessung A1 (Profilschienenführungen) [mm]	24
Abmessung A2 (Profilschienensysteme) [mm]	23
Abmessung A3 (Profilschienensysteme) [mm]	12.5
Abmessung B (Profilschienenführungen) [mm]	86.2
Abmessung B Toleranz (Profilschienenführungen) [mm]	+0.5
Abmessung B1 [mm]	57.8
Abmessung E1 [mm]	35
Abmessung E2 (Profilschienenführungen) [mm]	35
Abmessung E8 (Profilschienenführungen) [mm]	38.3
Abmessung E9 (Profilschienenführungen) [mm]	11.5
Abmessung H [mm]	36
Abmessung H1 (Profilschienenführungen) [mm]	29.9
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]	24.45
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]	24.25
Abmessung K1 (Profilschienenführungen) [mm]	17.45
Abmessung K2 (Profilschienenführungen) [mm]	18.6
Abmessung K3 (Profilschienenführungen) [mm]	5.5
Abmessung K4 (Profilschienenführungen) [mm]	5.5
Abmessung N3 (Profilschienenführungen) [mm]	9
Abmessung N6 (Profilschienenführungen) [mm]	15.2
Abmessung N6 Toleranz (Profilschienenführungen) [mm]	±0.5
Abmessung S2 (Profilschienenführungen)	M6
Abmessung S5 (Profilschienenführung) [mm]	7
Abmessung S9	M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)	M3
Abmessung S9 Steigung [mm]	5
Abmessung T1 min [mm]	13
Abmessung V1 [mm]	7.5
