Beleuchtung

Gelenkarm-Leuchten

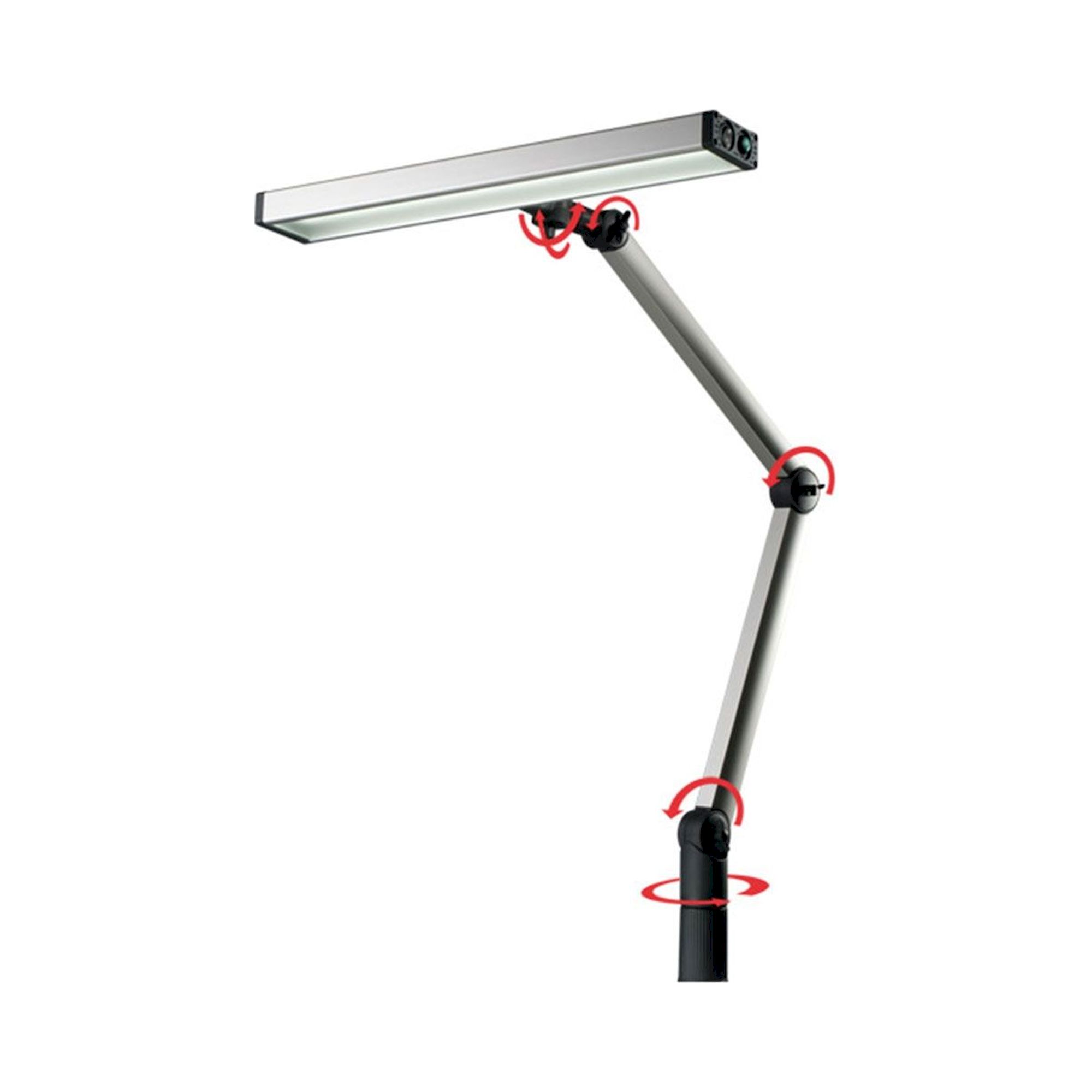

Gelenkarm-Leuchten sind Arbeitsplatzleuchten auf einem beweglichen Arm, der den Leuchtenkopf frei über der Arbeitsfläche positioniert. Die Baureihe UNILED II von LED2WORK ist in den Breiten 298 mm (10W) und 548 mm (18,5W) erhältlich, arbeitet mit 5700K Lichtfarbe an 100-240V und ist wahlweise dimmbar. Zum Programm gehören passende Wand- und T-Nut-Halterungen aus Metall, eine Tischklemme sowie eine asphärische Zusatzlupe mit Linse Ø 132 mm und 3,55 dpt.

14 Artikel
2 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Gelenkarm-Leuchten richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

💡 Leuchtenbreiten - 298 mm mit 10W oder 548 mm mit 18,5W, Lichtfarbe 5700K

🔆 Dimmbar - Varianten mit stufenloser Helligkeitsregelung an 100-240V

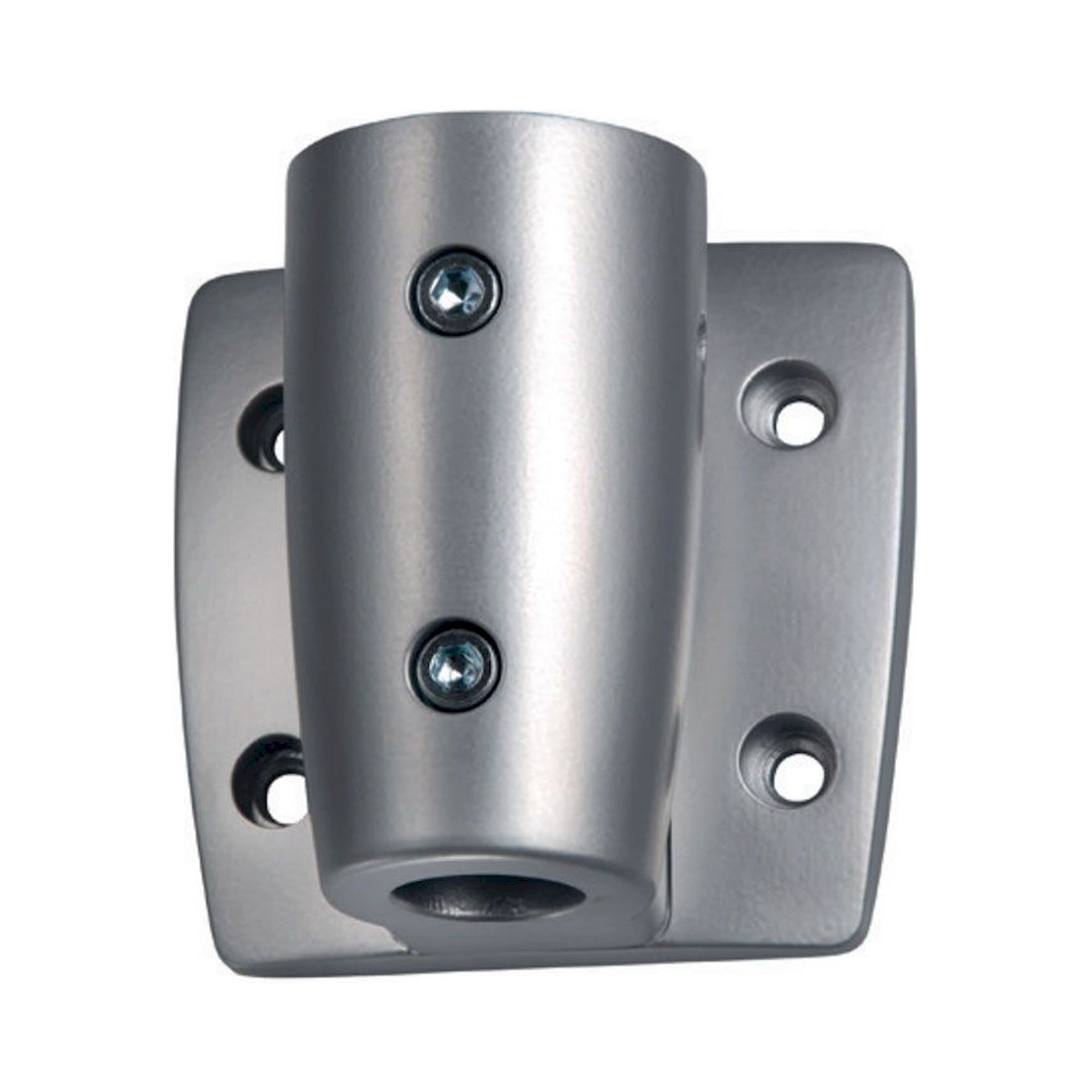

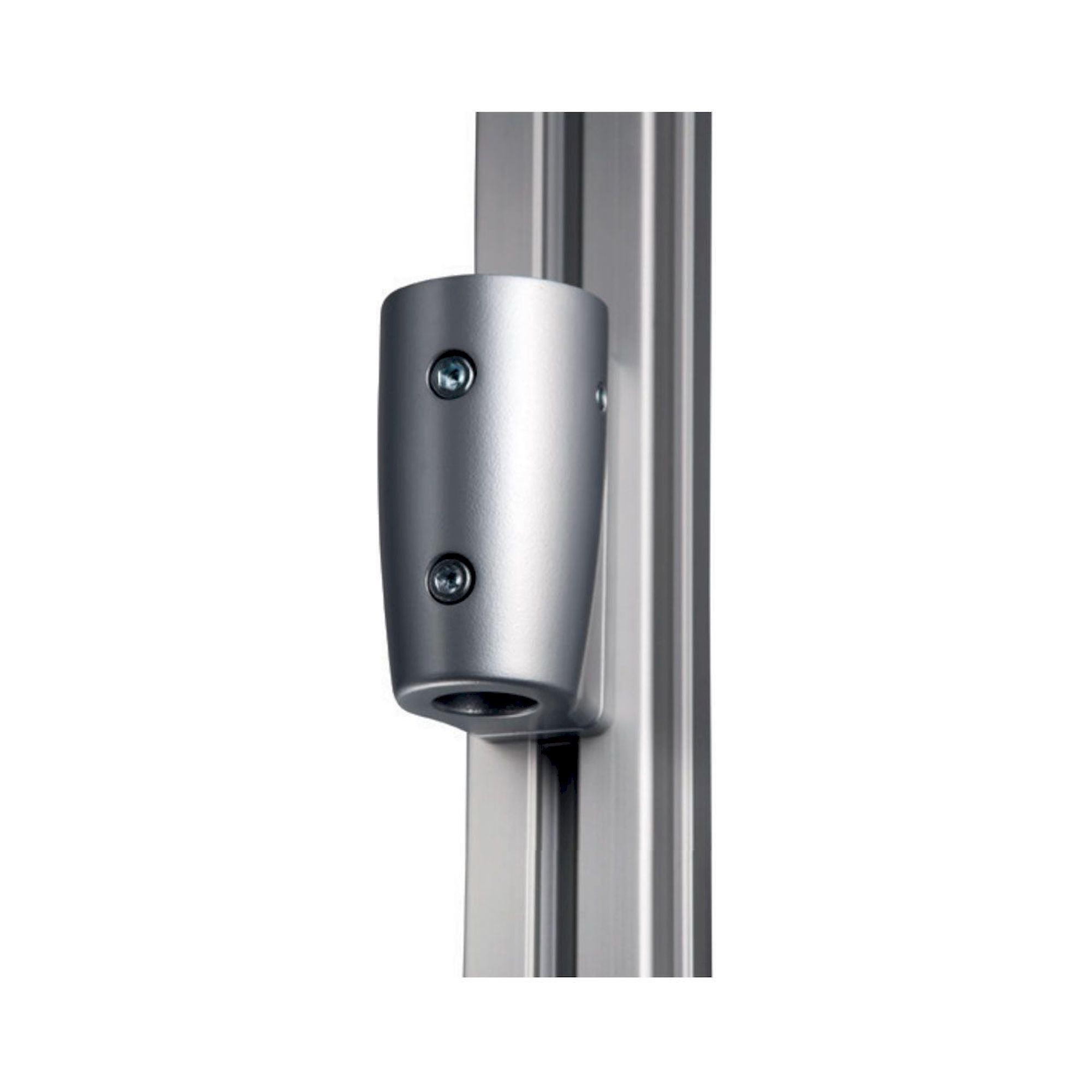

🔧 Befestigung - Wandhalterung, T-Nut-Halterung und Tischklemme aus Metall

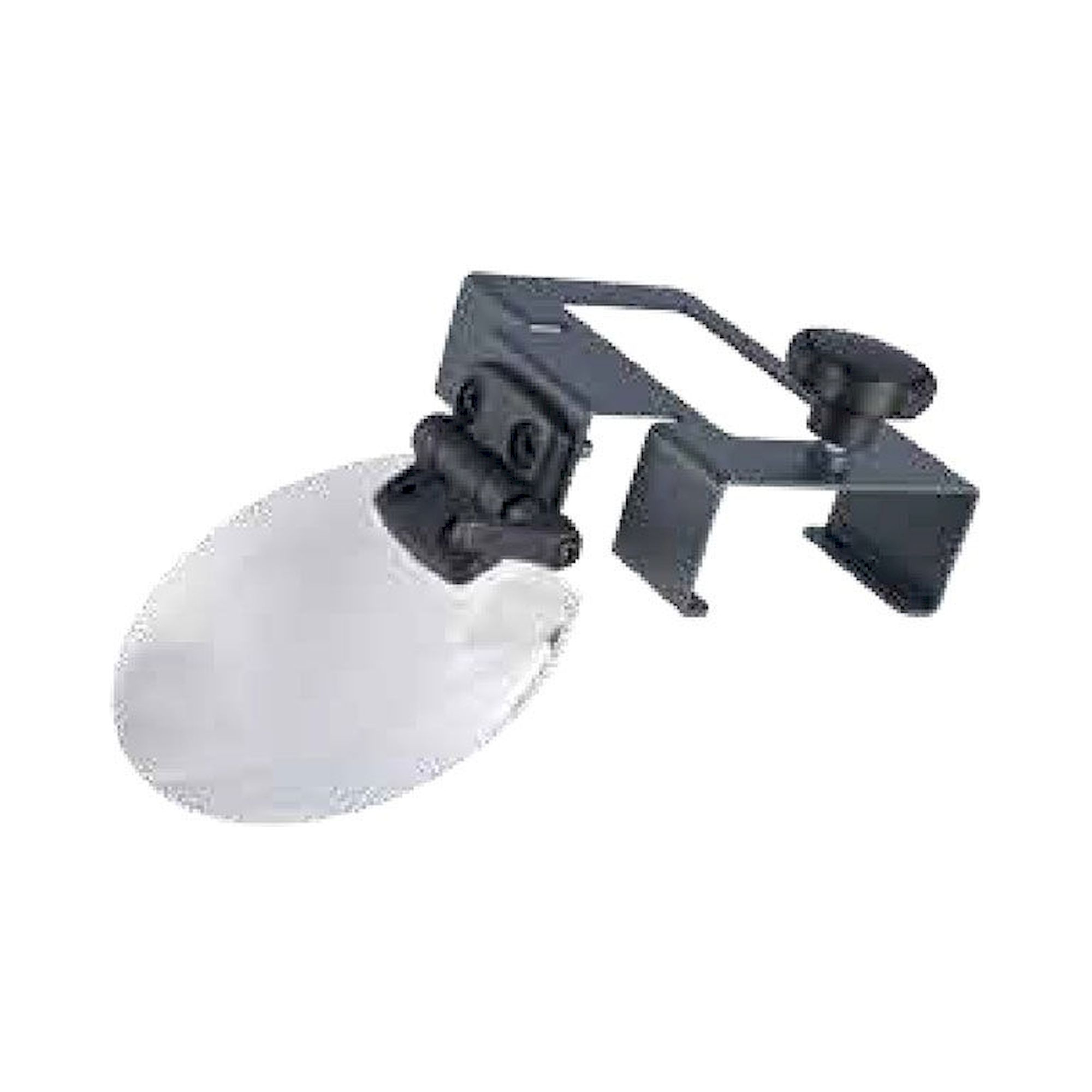

🔍 Zusatzlupe - asphärische Linse Ø 132 mm, 3,55 dpt für Sichtprüfung

Typische Einsatzbereiche

Typische Einsatzbereiche: Gelenkarm-Leuchten beleuchten Montage-, Prüf- und Kontrollplätze, an denen der Arm den Kopf punktgenau über das Werkstück führt. Bei der Auswahl entscheiden die Leuchtenbreite (298 mm oder 548 mm), der Bedarf an Dimmbarkeit sowie die Montageart, für die Wandhalterung, T-Nut-Halterung oder Tischklemme bereitstehen. Für Feinarbeiten lässt sich die asphärische Zusatzlupe kombinieren.

FAQ

Häufige Fragen zu Gelenkarm-Leuchten

Was sind Gelenkarm-Leuchten und in welchen Industriebereichen werden sie eingesetzt?

Gelenkarm-Leuchten sind flexibel positionierbare LED-Arbeitsplatzleuchten mit mehrgliedrigen Schwenkarmen, die eine präzise Ausleuchtung von Arbeitsbereichen ermöglichen. Diese Beleuchtungssysteme finden primären Einsatz in der Elektronikfertigung, Qualitätskontrolle, Montagearbeitsplätzen und ESD-Bereichen, wo punktgenaue Beleuchtung von bis zu 2300 Lumen bei geringem Energieverbrauch von 12-31 Watt erforderlich ist. Typische Anwendungen umfassen Mikroskoparbeitsplätze, Reparaturstationen und Präzisionsfertigung in der Automobilindustrie und Medizintechnik, wo ergonomische Arbeitsplatzgestaltung und blendfreie Ausleuchtung kritisch für Produktqualität und Arbeitsschutz sind.

Nach welchen technischen Kriterien sollte man Gelenkarm-Leuchten auswählen?

Die Auswahl von Gelenkarm-Leuchten erfolgt primär nach Lichtstrom zwischen 700-2300 Lumen, Leistungsaufnahme von 10-31 Watt und Abstrahlcharakteristik wie bei den Waldmann ROCIA.focus Modellen mit 10° Spot oder 40° Flood-Ausleuchtung. Entscheidend sind auch die Farbtemperatur zwischen 4000K und 5000K für ermüdungsfreies Arbeiten sowie der Farbwiedergabeindex Ra über 80 für präzise Farbbeurteilung. Die mechanische Flexibilität des Gelenkarms mit typisch 3-5 Segmenten und die Befestigungsart über Tischklemme oder Mastbefestigung bestimmen die Einsatzmöglichkeiten am jeweiligen Arbeitsplatz, während Dimmfunktionen die Anpassung an unterschiedliche Arbeitsaufgaben ermöglichen.

Welche Normen und Zertifizierungen gelten für industrielle Gelenkarm-Leuchten?

Industrielle Gelenkarm-Leuchten müssen der DIN EN 12464-1 für Arbeitsplatzbeleuchtung entsprechen, die Mindestbeleuchtungsstärken von 500-1500 Lux je nach Tätigkeit definiert. Für ESD-Bereiche ist die Konformität zur DIN EN 61340-5-1 bezüglich elektrostatischer Entladung erforderlich, weshalb antistatische Ausführungen verfügbar sind. Die elektrische Sicherheit wird durch CE-Kennzeichnung nach LVD-Richtlinie 2014/35/EU gewährleistet, während die EMV-Konformität nach DIN EN 55015 störungsfreien Betrieb in industrieller Umgebung sicherstellt und gleichzeitig die Energieeffizienz-Richtlinie ErP 2009/125/EG für nachhaltige Beleuchtungslösungen erfüllt wird.

Worin unterscheiden sich die Waldmann TANEO und ROCIA Gelenkarm-Leuchten?

Die Waldmann TANEO Serie bietet Gestängeleuchten mit standardisierten Lichtströmen von 700, 1400 und 2300 Lumen bei Leistungsaufnahmen zwischen 12-31 Watt für allgemeine Arbeitsplatzbeleuchtung mit gleichmäßiger Flächenausleuchtung. Im Gegensatz dazu ist die ROCIA.focus Baureihe speziell für gerichtete Beleuchtung konzipiert mit fokussierbarer Optik in 10° Spot-Ausführung für Detailarbeiten oder 40° Flood-Variante für Flächenausleuchtung. Beide Serien arbeiten mit 100-240V Weitbereichsnetzteil, jedoch bietet ROCIA zusätzliche Dimmfunktionen und eine erweiterte Temperaturbeständigkeit für industrielle Dauereinsätze, während TANEO durch robuste Mechanik und wartungsfreien Betrieb überzeugt.

Welche Installationsanforderungen bestehen für Gelenkarm-Leuchten?

Gelenkarm-Leuchten benötigen eine stabile Befestigung über Tischklemmen mit Spannweite bis 60mm oder Mastbefestigung an 25mm Rundrohr-Systemen für ausreichende mechanische Stabilität bei voller Gelenkarmausladung. Der elektrische Anschluss erfolgt über 230V AC Netzversorgung mit integriertem Netzteil, wobei die Kabelführung durch den Gelenkarm Schleifringkontakte oder flexible Leitungsführung erfordert. Für ESD-Arbeitsplätze ist zusätzlich eine Erdungsverbindung zur ESD-Matte herzustellen, während bei LED2WORK UNILED Modellen eine externe Steuereinheit für Dimmfunktionen installiert werden muss und ausreichend Freiraum für Schwenkbewegungen des Arms einzuplanen ist.

Welche Schutzart und Betriebstemperaturen haben industrielle Gelenkarm-Leuchten?

Industrielle Gelenkarm-Leuchten verfügen standardmäßig über Schutzart IP40 für Schutz gegen feste Fremdkörper größer 1mm und sind für Betriebstemperaturen von -10°C bis +40°C ausgelegt. Hochwertige Modelle wie die Waldmann TANEO Serie erreichen IP54 Schutz gegen Staub und Spritzwasser für den Einsatz in Werkstattumgebungen mit erhöhter Staubbelastung. Die LED-Module sind für mindestens 50.000 Betriebsstunden bei Umgebungstemperaturen bis 35°C spezifiziert, während die integrierte Überhitzungsschutzschaltung bei Überschreitung von 60°C LED-Temperatur die Leistung automatisch reduziert und somit Ausfallsicherheit in kritischen Produktionsumgebungen gewährleistet.

Welche Wartungsintervalle und Prüfungen sind für Gelenkarm-Leuchten erforderlich?

Gelenkarm-Leuchten erfordern eine jährliche Sichtprüfung der mechanischen Komponenten auf Verschleiß der Gelenke und Kabelführung sowie eine elektrische Prüfung nach DGUV Vorschrift 3 alle 12 Monate in gewerblichen Bereichen. Die LED-Module haben eine wartungsfreie Lebensdauer von typisch 50.000 Betriebsstunden entsprechend etwa 11 Jahren bei 12 Stunden täglicher Nutzung, wobei der Lichtstromrückgang unter 20% liegt. Reinigungsintervalle von 3-6 Monaten mit antistatischen Reinigungsmitteln sind für optimale Lichtausbeute und ESD-Konformität in staubigen Produktionsumgebungen einzuhalten, während Gelenkfunktionen durch gelegentliches Bewegen aller Segmente geschmeidig gehalten werden.
