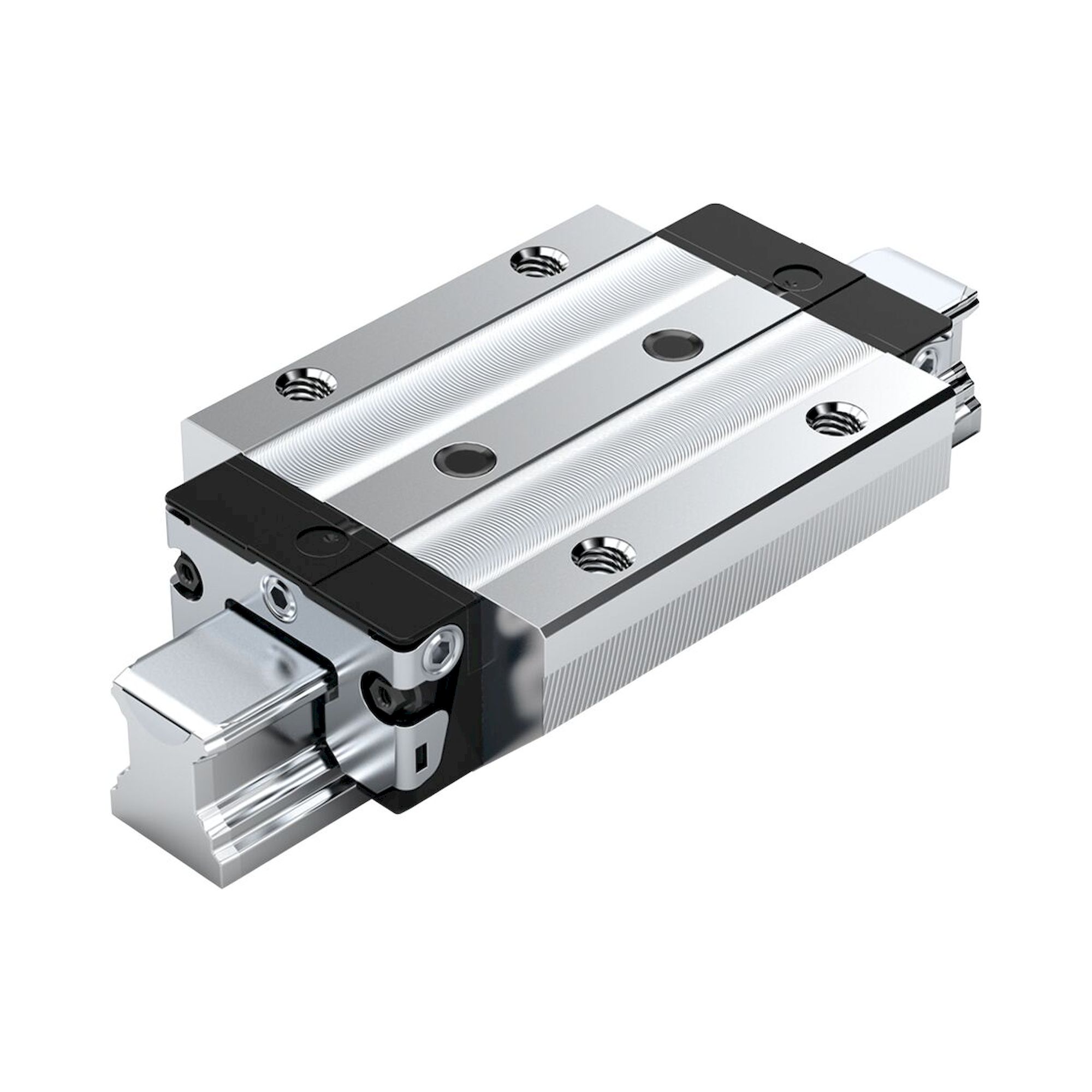

Bosch Rexroth R165382320. Kugelwagen CS KWD-020-FLS-C2-H-1

Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform FLS: Breite = Flansch, Länge = Lang, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C2: Mittlere Vorspannung
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 91,0 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.

• Einsatzbereich: Bei höchsten Steifigkeitsanforderungen
• Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
• Beste Dynamikwerte
• Höchste Präzision
• Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
• Langzeitschmierung über mehrere Jahre möglich
• Allseitig Schmieranschlüsse mit Metallgewinde
• Stirnseitige Befestigungsgewinde für alle Anbauteile
• Integrierte Komplettabdichtung
• Hohe Drehmomentbelastbarkeit
• Verschiedene Vorspannungsklassen
• Hohe Steifigkeit in allen Belastungsrichtungen – daher auch als Einzelwagen nutzbar
• Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
• Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
• Integriertes, induktives und verschleißfreies Messsystem als Option
• Aufbauten am Kugelwagen von oben und unten verschraubbar
• Passend für alle Kugelschienen SNS/SNO
• Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
• Kugelwagen werkseitig erstbefettet

Produkteigenschaften
Ausführung	Kugelschienenführung
Nenngröße [mm]	20
Bauform	FLS - Flansch Lang Standardhöhe
Bauart	Kugelwagen Hochpräzsion
Werkstoff Profilschienführungen	Kohlenstoffstahl
Vorspannungsklasse	C2 - Mittlere Vorspannung
Genauigkeitsklasse	H - Hochgenau
Dichtung	SS - Standarddichtung
Kugelkette	Ohne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von Fluchtungsfehlern	Ohne Selbsteinstellung
Breite Führungswagen [mm]	63
Länge Führungswagen [mm]	91
Höhe Führungswagen [mm]	25.35
Höhe Führungswagen mit Führungsschiene [mm]	30
Schmierung	Erstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]	500
Hinweis maximale Beschleunigung amax	Wenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]	5
Zulässige Umgebungstemperatur (min. … max.)	-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)	Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ	0.002 ... 0.003
Hinweis Reibungszahl μ	Ohne die Reibung der Dichtung
Gewicht [kg]	0.55
Dynamische Tragzahl C50 [N]	37300
Hinweis dynamische Tragzahl C50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]	29600
Hinweis dynamische Tragzahl C100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]	41800
Dynamisches Torsionstragmoment Mt50 [Nm]	480
Hinweis dynamisches Torsionstragmoment Mt50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]	380
Hinweis dynamisches Torsionstragmoment Mt100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]	540
Dynamisches Längstragmoment ML50 [Nm]	430
Hinweis dynamisches Längstragmoment ML50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]	340
Hinweis dynamisches Längstragmoment ML100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]	490
Teilung T Führungsschiene [mm]	60
Abmessung A (Profilschienenführungen) [mm]	63
Abmessung A1 (Profilschienenführungen) [mm]	31.5
Abmessung A2 (Profilschienensysteme) [mm]	20
Abmessung A3 (Profilschienensysteme) [mm]	21.5
Abmessung B (Profilschienenführungen) [mm]	91
Abmessung B Toleranz (Profilschienenführungen) [mm]	+0.5
Abmessung B1 [mm]	65.6
Abmessung E1 [mm]	53
Abmessung E2 (Profilschienenführungen) [mm]	40
Abmessung E3 (Profilschienenführungen) [mm]	35
Abmessung E8 (Profilschienenführungen) [mm]	32.5
Abmessung E9 (Profilschienenführungen) [mm]	7.3
Abmessung H [mm]	30
Abmessung H1 (Profilschienenführungen) [mm]	25.35
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]	20.75
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]	20.55
Abmessung K1 (Profilschienenführungen) [mm]	19.8
Abmessung K2 (Profilschienenführungen) [mm]	19.8
Abmessung K3 (Profilschienenführungen) [mm]	3.35
Abmessung K4 (Profilschienenführungen) [mm]	3.35
Abmessung N1 (Profilschienenführungen) [mm]	7.7
Abmessung N2 (Profilschienenführungen) [mm]	5.2
Abmessung N6 (Profilschienenführungen) [mm]	13.2
Abmessung N6 Toleranz (Profilschienenführungen) [mm]	±0.5
Abmessung S1 (Profilschienenführungen) [mm]	5.3
Abmessung S2 (Profilschienenführungen)	M6
Abmessung S5 (Profilschienenführung) [mm]	6
Abmessung S9	M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)	M3
Abmessung S9 Steigung [mm]	5
Abmessung T1 min [mm]	13
Abmessung V1 [mm]	6
