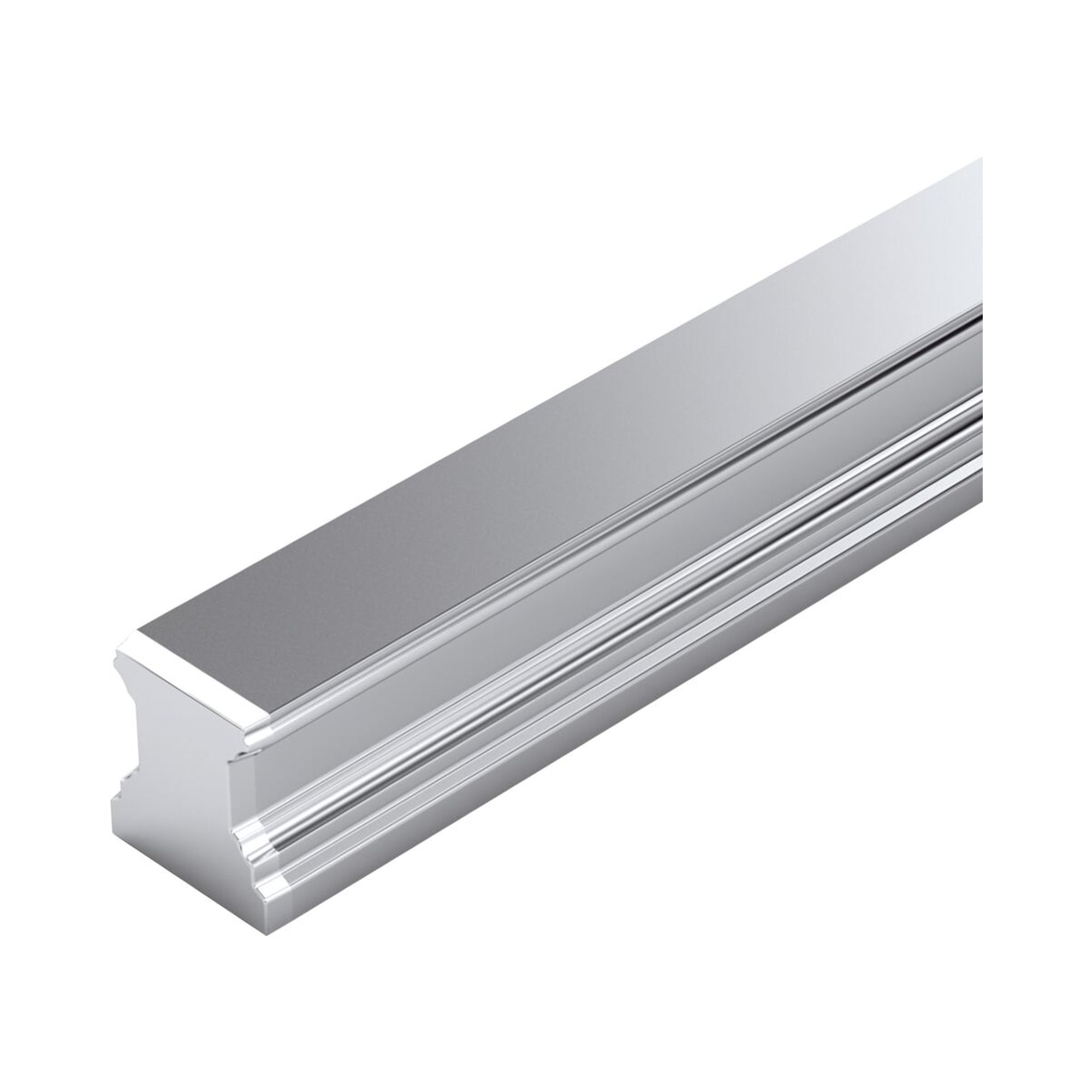

Bosch Rexroth R204710331. Kugelschiene Resist NRII KSA-015-SNS-H-MB-00, 116 mm
53,20 €
44,71 €
exkl. Versandkosten
Artikel
BRR-R204710331
Hersteller-Nr.
R204710331
Kugelschiene, SNS, Baugröße 15, Resist NRII, Genauigkeit Hoch
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Die Kugelschiene aus Resist NRII ist korrosionbeständig und hochpräzise. Sie zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 15
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus korrosionsbeständigem Stahl nach DIN 10088
Befestigung MB: Verschraubung von unten
Abdeckung 00: Ohne Abdeckung
Genauigkeitsklasse Hoch
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
Baugröße 15
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus korrosionsbeständigem Stahl nach DIN 10088
Befestigung MB: Verschraubung von unten
Abdeckung 00: Ohne Abdeckung
Genauigkeitsklasse Hoch
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
- Beste Dichtwirkung der Frontdichtungen
- Größere Seitenkräfte zulässig
- Von unten verschraubbar
- Kugelschiene sowie alle Stahlteile bestehen aus korrosionsbeständigem Stahl nach DIN EN 10088
- Montagehinweise beachten! „Montageanleitung für Kugelschienenführungen" und „Montageanleitung für Abdeckband" bitte anfordern.
- Höchste Steifigkeit in allen Belastungsrichtungen
- Hohe Drehmomentbelastbarkeit
- Kein stirnseitiger Bauraum erforderlich
| Produkteigenschaften | |
|---|---|
| Ausführung | Kugelschienenführung |
| Nenngröße [mm] | 15 |
| Bauform | SNS - Standard - Führungsschiene |
| Werkstoff Profilschienführungen | Korrosionsbeständiger Stahl (Resist NR II) |
| Genauigkeitsklasse | H - Hochgenau |
| Montage Führungsschiene | Von unten verschraubbar |
| Abdeckung Führungsschiene | Ohne Abdeckband |
| Maximale Länge Lmax [mm] | 1856 |
| Minimale Länge Lmin [mm] | 80 |
| Anzahl der Bohrungen nB (Profilschienenführungen) | 30 |
| Anzahl der Teilstücke | 1-teilig |
| Masse m (kg/m) [kg/m] | 1.4 |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Hinweis zulässige Umgebungstemperatur (min. ... max.) | Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen. |
| Gewicht [kg] | 0 |
| Empfohlene Schienenlänge (Formel) | L = nB • T ‒ 4 mm |
| Produkthinweis | Bitte konfigurieren Sie das Produkt, um es in den Warenkorb legen zu können. |
| Teilung T Führungsschiene [mm] | 60 |
| Abmessung A2 (Profilschienensysteme) [mm] | 15 |
| Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm] | 16.2 |
| Abmessung N7 (Profilschienenführungen) [mm] | 7.5 |
| Abmessung S7 Gewindedurchmesser | M5 |
| Abmessung T [mm] | 60 |
| Abmessung T1 max (Profilschienenführungen) [mm] | 50 |
| Abmessung T1 min [mm] | 10 |
| Abmessung T1 s (Profilschienenführungen [mm] | 28 |
| Fußnote von Abmessungen T1 s (Profilschienenführungen) | Vorzugsmaß T1S mit Toleranzen ± 0,75 empfohlen. |
| Hersteller-Nr. | R204710331 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
