Strebenprofil mit dem Querschnitt 40x80L und drei offenen Nuten (Profiltyp 3NVS) für den statisch anspruchsvollen Rahmen- und Streckenbau. Das eloxierte Aluminiumprofil ist ESD-geeignet und wird als Einzelstange in der Standardlänge 6070 mm geliefert. Empfohlenes Zubehör: Abdeckkappe 40x80 (signalgrau oder schwarz).
Strebenprofil 40x80L 3NVS, 6070 mm, eloxiertes Aluminium, ESD-geeignet - Bosch Rexroth 3842538329
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
311,74 € inkl. MwSt.
261,97 €
Artikel
BRR-3842538329
Hersteller-Nr.
3842538329
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842538329
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842538329

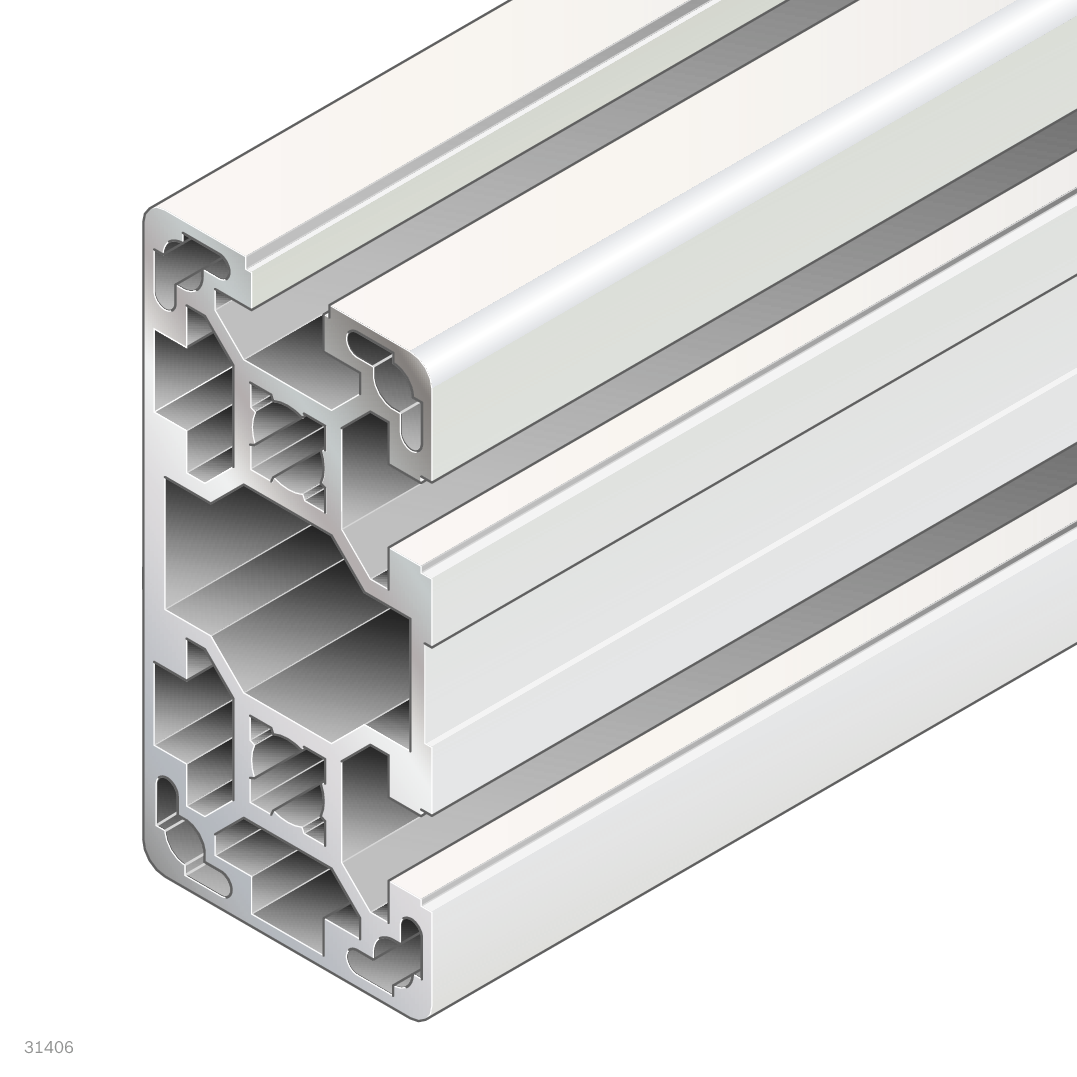

Das Strebenprofil 40x80L 3NVS von Bosch Rexroth eignet sich für Tragkonstruktionen und Montagerahmen, bei denen hohe Biegesteifigkeit und elektrostatische Ableitfähigkeit gefordert sind. Der asymmetrische Querschnitt 40x80L mit drei offenen Nuten (Rastermaß 40 mm, Profilnut 10) erlaubt eine flexible Anbindung von Verbindern und Anbauteilen aus dem Rexroth-System. Material: Aluminium, eloxiert. Farbe: Natur. ESD-Eignung: ja.
- Drei offene Nuten ermöglichen Anbauteile an drei Seiten ohne Unterbrechung der Tragstruktur
- Eloxierte Oberfläche bietet Korrosionsschutz und elektrostatische Ableitfähigkeit (ESD: ja)
- Hohe Biegesteifigkeit in X-Richtung: Flächenträgheitsmoment lx = 67,8 cm⁴, Widerstandsmoment Wx = 17 cm³
- Lieferung als Einzelstange in Standardlänge 6070 mm - sofort einsatzbereit ohne weitere Zuschnitte
- Kompatibel mit dem gesamten Bosch-Rexroth-Verbinder- und Zubehörprogramm für Rastermaß 40 mm
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Querschnitt | 40x80L 3NVS |
| Profiltyp | 3NVS |
| Abmessungen | 40 x 80 mm |
| Länge [L] | 6070 mm |
| Rastermaß | 40 mm |
| Profilnut | 10 |
| Offene Nuten | 3 |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| ESD | ja |
| Profilfläche [A] | 10,6 cm² |
| Flächenträgheitsmoment X-Richtung [lx] | 67,8 cm⁴ |
| Flächenträgheitsmoment Y-Richtung [ly] | 19 cm⁴ |
| Widerstandsmoment X-Richtung [Wx] | 17 cm³ |
| Widerstandsmoment Y-Richtung [Wy] | 9,5 cm³ |
| Torsionsträgheitsmoment [It] | 15,9 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 5,2 cm³ |
| Masse [m] | 2,9 kg/m |
| Gewicht (Stange) | 17,4 kg |
| Lieferzustand | Einzelstange in Standardlänge |
| Verpackungseinheit | 1 |
| Empfohlenes Zubehör | Abdeckkappe 40x80 signalgrau, Abdeckkappe 40x80 schwarz, Abdeckkappe mit Loch 40x80 signalgrau, Abdeckkappe mit Loch 40x80 schwarz |
| Hersteller-Nr. | 3842538329 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 17.400000 |
| Höhe | 6070 mm |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
