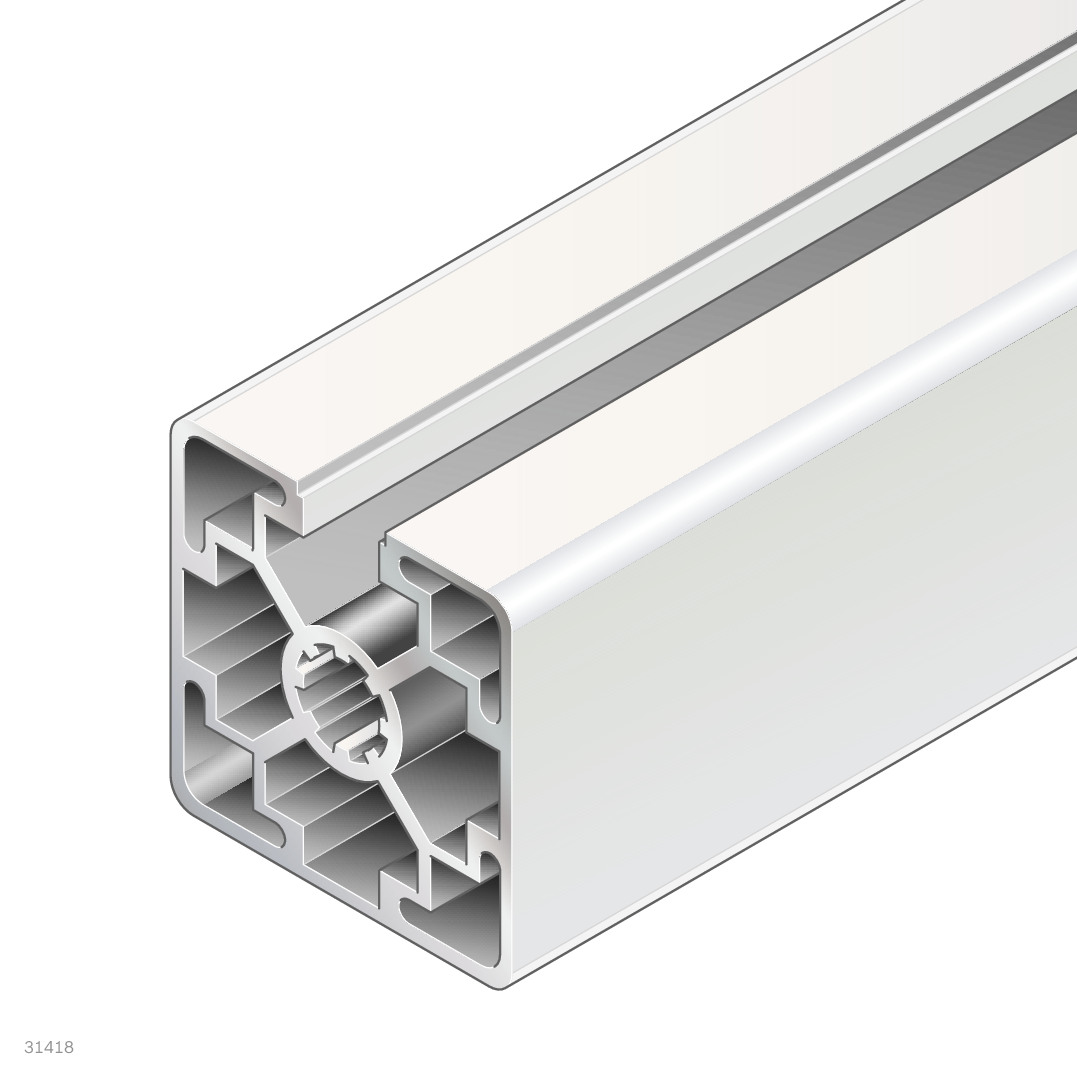

Strebenprofil mit 45x45-mm-Querschnitt (Typ 1N) und einer offenen Nut für den einseitigen Anbau an Tragstrukturen und Maschinengestelle. Anodiertes Aluminium in Naturfarbe, Länge 6070 mm, Lieferung als Einzelstange in Standardlänge. Rastermaß 45 mm, Profilnut 10 - kompatibel mit dem Bosch Rexroth Aluminiumprofil-System.
Strebenprofil 45x45L 1N, 6070 mm, Aluminium eloxiert, 1 offene Nut - Bosch Rexroth 3842557232
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
194,08 € inkl. MwSt.
163,09 €
Artikel
BRR-3842557232
Hersteller-Nr.
3842557232
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842557232
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842557232
Das Strebenprofil 45x45L 1N eignet sich für Verstrebungen, Stützkonstruktionen und Anbaurahmen in Montage- und Automatisierungsanlagen. Mit einer einzigen offenen Nut lässt es sich gezielt einseitig anbinden und hält Aufbauvolumen sowie Gewicht gering. Das eloxierte Aluminium ist korrosionsbeständig und langlebig ohne zusätzliche Oberflächenbehandlung.
- Profilquerschnitt 45x45 mm mit 1 offener Nut - geringeres Gewicht als vollsymmetrische Profile bei gleicher Längssteifigkeit
- Flächenträgheitsmoment lx 12,6 cm⁴ / ly 13,5 cm⁴ - geeignet für mittlere Biege- und Druckbelastungen
- Eloxiertes Aluminium (Natur) - korrosionsbeständig, kein Nachbehandeln erforderlich
- Rastermaß 45 mm, Profilnut 10 - direkt kompatibel mit Bosch Rexroth Verbindern, Winkeln und Anbauteilen des 45er Systems
- Lieferung als Einzelstange, Länge 6070 mm - ablängbar auf Einbaumaß
Technische Daten
| Merkmal | Wert |
|---|---|
| Querschnitt | 45x45L 1N |
| Profiltyp | 1N |
| Abmessungen | 45x45 mm |
| Offene Nuten | 1 |
| Profilnut | 10 |
| Rastermaß | 45 mm |
| Länge [L] | 6070 mm |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| Profilfläche [A] | 6,5 cm² |
| Masse [m] | 1,8 kg/m |
| Gewicht (Stange) | 10,9 kg |
| Flächenträgheitsmoment [lx] | 12,6 cm⁴ |
| Flächenträgheitsmoment [ly] | 13,5 cm⁴ |
| Widerstandsmoment [Wx] | 5,5 cm³ |
| Widerstandsmoment [Wy] | 6,0 cm³ |
| Torsionsträgheitsmoment [It] | 10,0 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 5,2 cm³ |
| Lieferzustand | Einzelstange in Standardlänge |
| Verpackungseinheit | 1 |
| Empfohlenes Zubehör | Abdeckkappe 45x45 signalgrau, Abdeckkappe 45x45 schwarz, Abdeckkappe mit Loch 45x45 signalgrau, Abdeckkappe mit Loch 45x45 schwarz, Abdeckkappe 45x45-ZN |
| Hersteller-Nr. | 3842557232 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 10.900000 |
| Höhe | 6070 mm |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
