Schweres Strebenprofil 45x180 mm im Rastermaß 45 mm aus eloxiertem Aluminium für den ESD-gerechten Anlagenaufbau. Die Packeinheit umfasst 6 Profile à 6070 mm Länge mit je 10 offenen Nuten und vorbereiteten M12-Kernzügen. Empfohlenes Zubehör: Abdeckkappe 45x180, signalgrau oder schwarz.
Strebenprofil 45x180, 6x6070 mm, Aluminium eloxiert, ESD-geeignet - Bosch Rexroth 3842553616
BOSCH REXROTH Originalprodukt
B2B Nettopreis
4.312,76 € 3.624,17 €
Artikel BRR-3842553616
Hersteller-Nr. 3842553616
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842553616
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842553616
Das Strebenprofil 45x180 von Bosch Rexroth ist ein tragfähiges Aluminiumprofil für anspruchsvolle Rahmenkonstruktionen, Maschinengestelle und ESD-gerechte Montagelinien. Das Profil wird als Packeinheit mit 6 Stück in Standardlänge 6070 mm geliefert; jedes Einzelprofil wiegt 6,9 kg.
- 10 offene Nuten für flexible Anbindung von Verbindern, Befestigungen und Anbauteilen ohne Ablängen
- M12-Gewinde in allen Kernzügen sowie D17- und D17V-Bohrungen in definierten Nuten für direkte Verschraubung
- ESD-geeignet - eloxierte Oberfläche erfüllt Anforderungen elektrostatisch geschützter Arbeitsbereiche
- Hohe Biegesteifigkeit: Flächenträgheitsmoment lx = 766,7 cm⁴ (X-Richtung), ly = 57,3 cm⁴ (Y-Richtung)
- Profilfläche 25,5 cm², Masse 6,9 kg/Stück - günstiges Verhältnis von Gewicht zu Tragfähigkeit
Technische Daten
| Merkmal | Wert |
|---|---|
| Querschnitt | 45x180 mm |
| Länge [L] | 6070 mm |
| Liefereinheit | 6 Stück (Packeinheit in Standardlänge) |
| Rastermaß | 45 mm |
| Profilnut / offene Nuten | 10 |
| Profiltyp | Standard |
| Profilbearbeitung | M12 in allen Kernzügen; D17 in Nuten B/J, E/G; D17V in Nuten A/F |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| ESD | ja |
| Profilfläche [A] | 25,5 cm² |
| Masse [m] | 6,9 kg |
| Gewicht (Packeinheit) | 273,6 kg |
| Flächenträgheitsmoment X [lx] | 766,7 cm⁴ |
| Flächenträgheitsmoment Y [ly] | 57,3 cm⁴ |
| Widerstandsmoment X [Wx] | 85,2 cm³ |
| Widerstandsmoment Y [Wy] | 25,5 cm³ |
| Torsionsträgheitsmoment [It] | 44,4 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 17 cm³ |

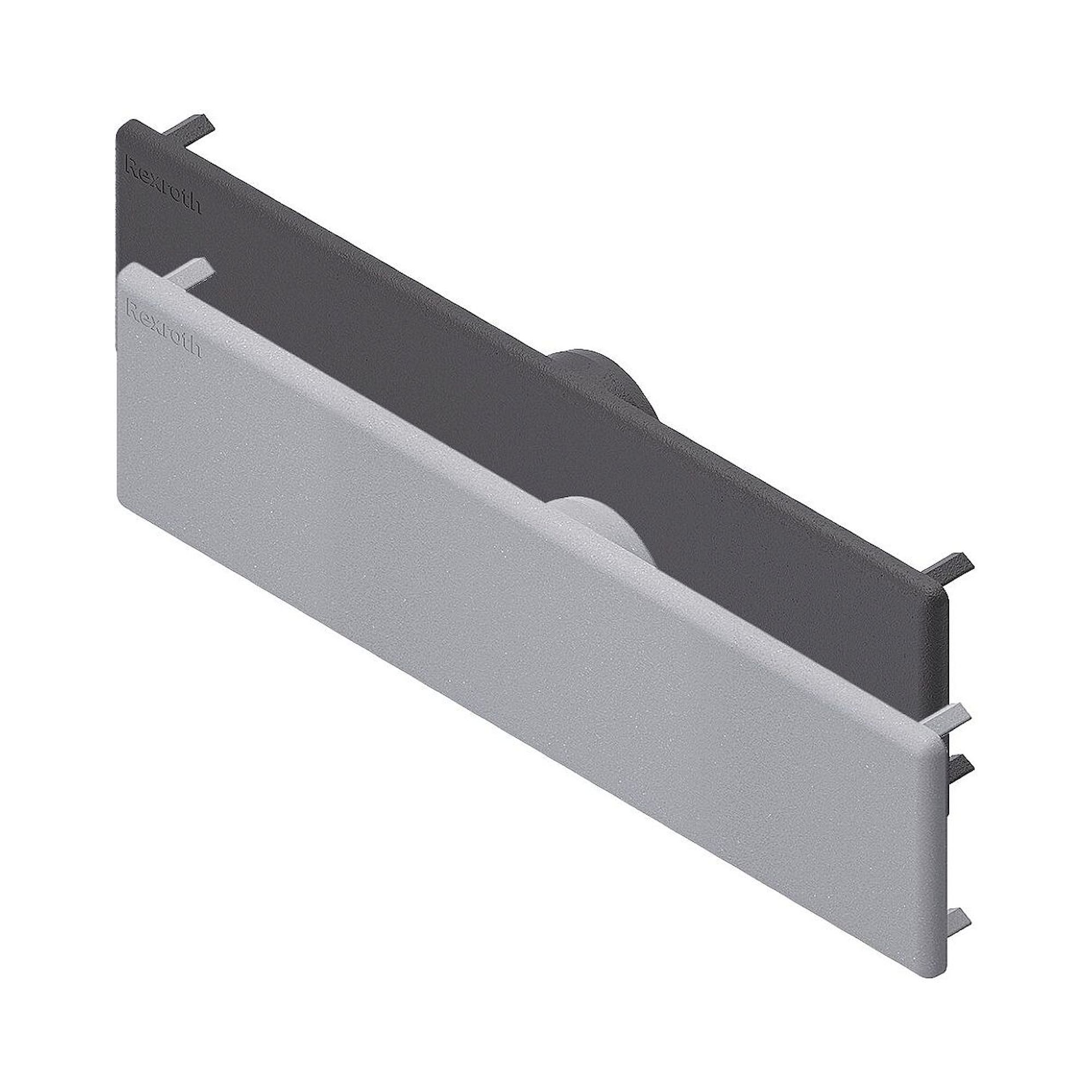

| Empfohlenes Zubehör | Abdeckkappe 45x180, signalgrau; Abdeckkappe 45x180, schwarz |
| Hersteller-Nr. | 3842553616 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 273.600000 |
| Höhe | 6070 mm |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
