Strebenprofil mit dem Querschnitt 45x90L 2NVS aus eloxiertem Aluminium, ESD-geeignet, in einer Packeinheit von 12 Stück à 6070 mm Länge. Sechs offene Nuten und das 45-mm-Rastermaß ermöglichen flexible Verbindungen im Bosch-Rexroth-Profilsystem. Empfohlenes Zubehör: Abdeckkappe 45x90.
Strebenprofil 45x90L 2NVS, 12 x 6070 mm, Aluminium eloxiert, ESD - Bosch Rexroth 3842555652
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
4.472,56 € inkl. MwSt.
3.758,45 €
Artikel
BRR-3842555652
Hersteller-Nr.
3842555652
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842555652
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842555652
Das Strebenprofil 45x90L 2NVS von Bosch Rexroth ergänzt das modulare Aluminium-Profilsystem für den Maschinen- und Anlagenbau. Mit sechs offenen Nuten (Profilnut 10, Rastermaß 45 mm) lässt es sich direkt in bestehende 45-mm-Konstruktionen einbinden. Das eloxierte Aluminium erfüllt die ESD-Anforderung und eignet sich damit auch für elektrostatisch sensible Arbeitsumgebungen.
- Hohe Biegesteifigkeit in Y-Richtung: Flächenträgheitsmoment ly = 90,6 cm⁴, Widerstandsmoment Wy = 40,3 cm³
- ESD-geeignet: eloxiertes Aluminium für elektrostatisch geschützte Bereiche
- Sechs offene Nuten für vielseitige Verbindungsmöglichkeiten ohne Nachbearbeitung
- Lieferung als Packeinheit von 12 Stück in Standardlänge 6070 mm
- Nahtlose Integration in das Bosch-Rexroth-45-mm-Rastersystem
Technische Daten
| Eigenschaft | Wert |
|---|---|

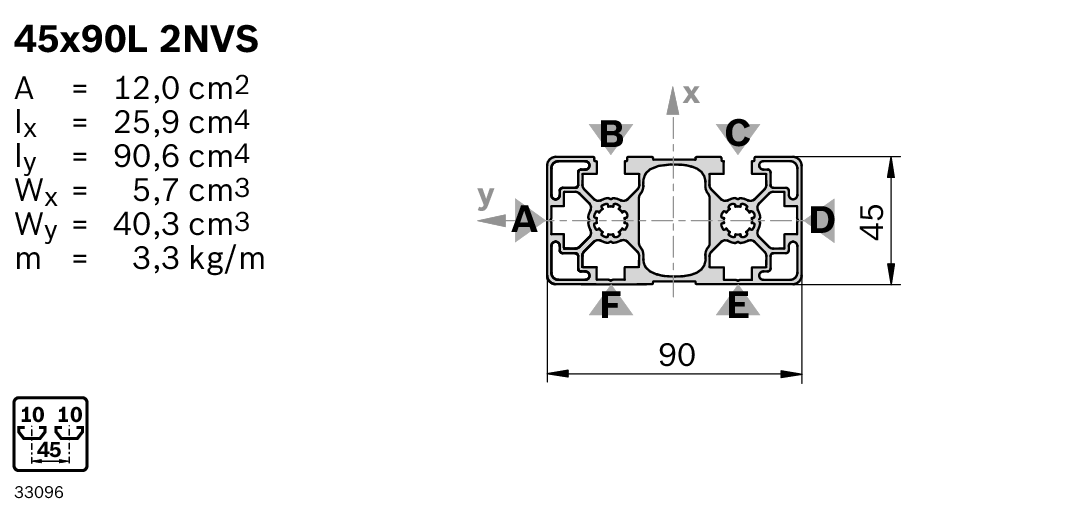

| Querschnitt | 45x90L 2NVS |
| Profiltyp | 2NVS |
| Länge [L] | 6070 mm |
| Abmessungen | 45x90 mm |
| Rastermaß | 45 mm |
| Profilnut | 10 |
| Offene Nuten | 6 |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| ESD | ja |
| Profilfläche [A] | 12,1 cm² |
| Masse [m] | 3,3 kg |
| Flächenträgheitsmoment X [lx] | 25,9 cm⁴ |
| Widerstandsmoment X [Wx] | 5,7 cm³ |
| Flächenträgheitsmoment Y [ly] | 90,6 cm⁴ |
| Widerstandsmoment Y [Wy] | 40,3 cm³ |
| Torsionsträgheitsmoment [It] | 31,7 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 7,7 cm³ |
| Liefereinheit | 12 Stück |
| Lieferzustand | Packeinheit in Standardlänge |
| Gewicht (Packeinheit) | 255 kg |
| Empfohlenes Zubehör | Abdeckkappe 45x90 schwarz, Abdeckkappe 45x90 signalgrau, Abdeckkappe mit Loch 45x90 schwarz, Abdeckkappe mit Loch 45x90 signalgrau |
| Hersteller-Nr. | 3842555652 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 255.000000 |
| Höhe | 6070 mm |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
