Hochwertiges Aluminium-Strebenprofil mit 90x90 mm Querschnitt und 8 offenen Nuten (Nutbreite 10 mm) für den modularen Aufbau von Montage- und Automatisierungsanlagen. Das eloxierte Profil bietet ein Flächenträgheitsmoment von 299,8 cm⁴ und eignet sich für anspruchsvolle Rahmenkonstruktionen im Rastermaß 45 mm. Länge: 1000 mm, Liefereinheit: 1 Stück.

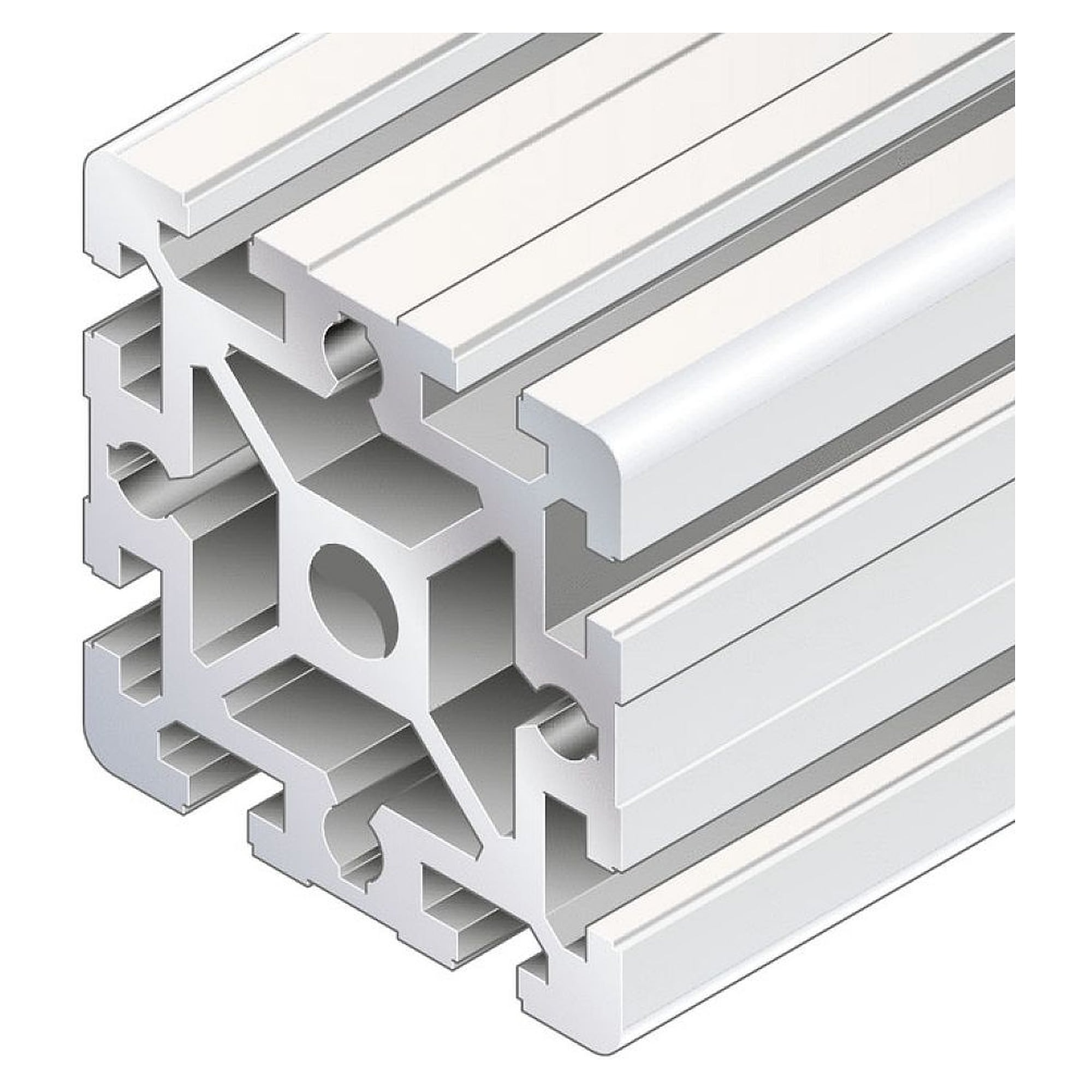

Strebenprofil 90x90, 8 Nuten, eloxiertes Aluminium, 1000 mm - Bosch Rexroth 3842993082-1000
BOSCH REXROTH Originalprodukt
B2B Nettopreis
189,84 € 159,53 €
Artikel BRR-3842993082-1000
Hersteller-Nr. 3842993082-1000
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842993082-1000
UrsprungslandDeutschland
Zolltarifnummer76169990
ZustandNeu
Artikel
BRR-3842993082-1000
Das Strebenprofil 90x90 2xD17LF von Bosch Rexroth ist ein eloxiertes Aluminium-Strukturprofil für den modularen Aufbau von Fertigungs-, Montage- und Automatisierungsanlagen. Mit seinem symmetrischen 90x90-mm-Querschnitt, 8 offenen Nuten der Breite 10 mm und dem Rastermaß 45 mm fügt es sich nahtlos in das Bosch-Rexroth-Profilsystem ein und ermöglicht flexible Verbindungen in alle Richtungen.
- Hohe Biegesteifigkeit: Flächenträgheitsmoment Ix = Iy = 299,8 cm⁴, Widerstandsmoment Wx = Wy = 66,7 cm³
- Gute Torsionssteifigkeit: Torsionsträgheitsmoment It = 118,6 cm⁴, Torsionswiderstandsmoment Wt = 26 cm³
- Profilfläche A = 38,4 cm², Masse 10,4 kg/m
- 8 offene Nuten ermöglichen vielfältige Verbindungs- und Befestigungsoptionen ohne Bohren
- Eloxierte Oberfläche: korrosionsbeständig, farbe Natur
- Frei kürzbar: Länge min. 80 mm, max. 6000 mm; diese Einheit: 1000 mm
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Querschnitt | 90x90 mm |
| Profiltyp | Standard |
| Profilnut (Breite) | 10 mm |
| Offene Nuten | 8 |
| Rastermaß | 45 mm |
| Länge (diese Einheit) | 1000 mm |
| Länge min. | 80 mm |
| Länge max. | 6000 mm |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| Flächenträgheitsmoment Ix = Iy | 299,8 cm⁴ |
| Widerstandsmoment Wx = Wy | 66,7 cm³ |
| Torsionsträgheitsmoment It | 118,6 cm⁴ |
| Torsionswiderstandsmoment Wt | 26 cm³ |
| Profilfläche A | 38,4 cm² |
| Masse | 10,4 kg/m |
| Verpackungseinheit | 1 Stück |
| Empfohlenes Zubehör | Abdeckkappe 90x90 schwarz, Abdeckkappe 90x90 signalgrau, Abdeckkappe mit Loch 90x90 schwarz, Abdeckkappe mit Loch 90x90 signalgrau |
| Ausführung | TEC |
|---|---|
| Hersteller-Nr. | 3842993082-1000 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.009900 |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76169990 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
