Eloxiertes Aluminium-Strebenprofil mit 90x90 mm Querschnitt, 8 offenen Nuten (Nutgröße 10) und zwei M16-Gewindebohrungen D22 für direkte Verschraubung. Rastermaß 45 mm, Länge 1000 mm - geeignet für Rahmenkonstruktionen, Maschinengestelle und Montageanlagen im Bosch Rexroth Systembaukasten.

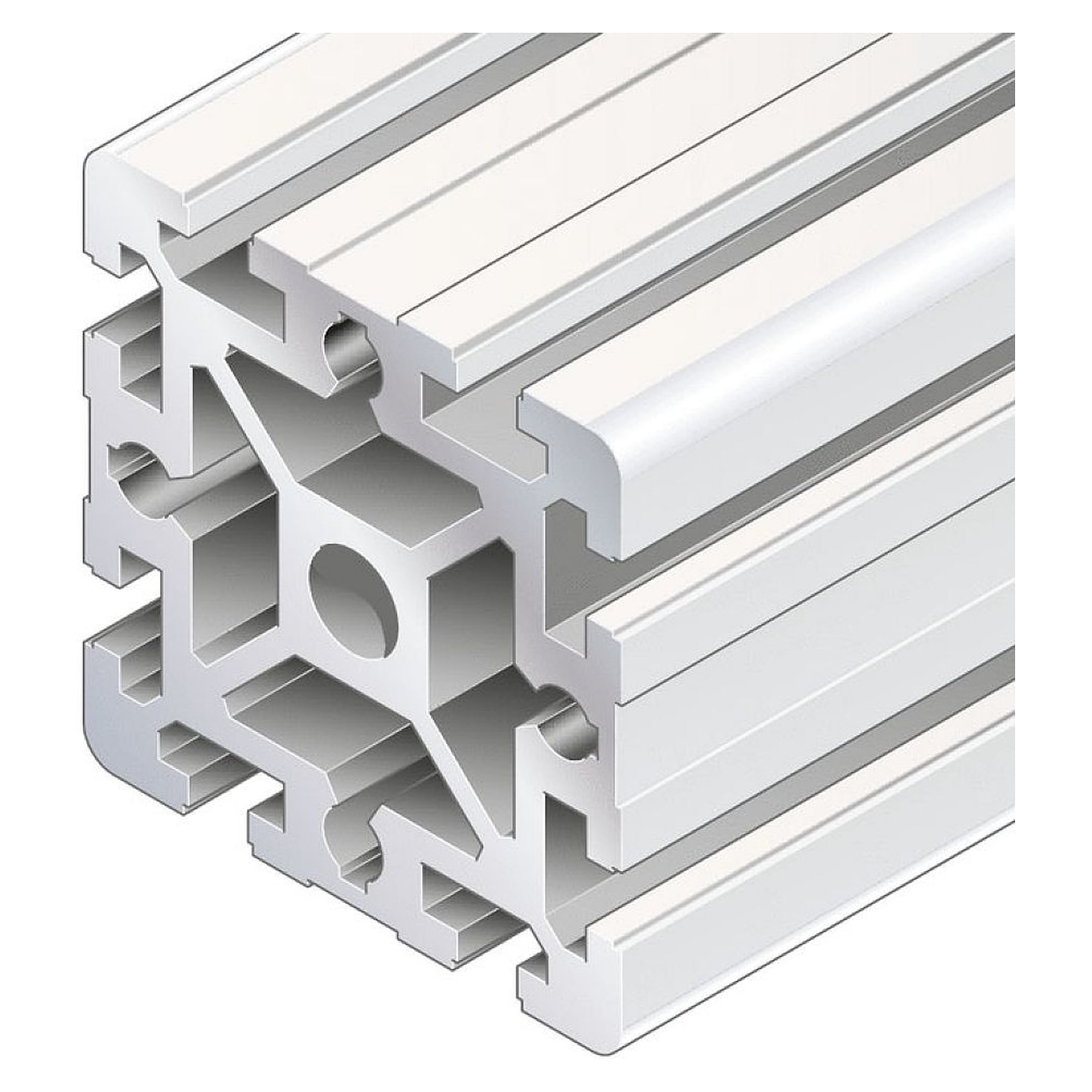

Strebenprofil 90x90 2xM16-D22, 1000 mm - Bosch Rexroth 3842993083-1000
BOSCH REXROTH Originalprodukt
B2B Nettopreis
147,85 € 124,24 €
Artikel BRR-3842993083-1000
Hersteller-Nr. 3842993083-1000
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842993083-1000
UrsprungslandDeutschland
Zolltarifnummer76169990
ZustandNeu
Artikel
BRR-3842993083-1000
Das Strebenprofil 90x90 2xM16-D22 ist ein eloxiertes Aluminiumprofil mit quadratischem 90x90-mm-Querschnitt und 8 offenen Nuten (Nutgröße 10, Rastermaß 45 mm). Die integrierten M16-Gewindebohrungen (D22) ermöglichen die direkte stirnseitige Verschraubung ohne zusätzliche Endstücke - das spart Montagezeit bei Rahmenkonstruktionen und Maschinengestellen. Dieses Profil ist Bestandteil des Bosch Rexroth Systembaukastens für Montagetechnik und lässt sich mit dem gesamten Zubehörprogramm für 90x90-Profile kombinieren.
- Hohe Biegesteifigkeit: Flächenträgheitsmoment Ix/Iy je 299,8 cm⁴, Widerstandsmoment Wx/Wy je 66,7 cm³
- Gute Torsionssteifigkeit: Torsionsträgheitsmoment It 118,6 cm⁴, Torsionswiderstandsmoment Wt 26 cm³
- Große Gestaltungsfreiheit: Längen von 120 mm bis 6000 mm bestellbar; hier: 1000 mm
- Systemkompatibel: passt zu Verbindern, Winkeln und Abdeckkappen der 90x90-Serie
- Oberfläche natur-eloxiert: korrosionsbeständig, ohne zusätzliche Lackierung einsatzbereit
Technische Daten
| Merkmal | Wert |
|---|---|
| Querschnitt | 90x90 mm |
| Länge (dieses Artikel) | 1000 mm |
| Länge min / max | 120 mm / 6000 mm |
| Rastermaß | 45 mm |
| Offene Nuten | 8 |
| Nutgröße | 10 |
| Profiltyp | Standard |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| Profilfläche A | 38,4 cm² |
| Masse m | 10,4 kg/m |
| Flächenträgheitsmoment Ix | 299,8 cm⁴ |
| Flächenträgheitsmoment Iy | 299,8 cm⁴ |
| Widerstandsmoment Wx | 66,7 cm³ |
| Widerstandsmoment Wy | 66,7 cm³ |
| Torsionsträgheitsmoment It | 118,6 cm⁴ |
| Torsionswiderstandsmoment Wt | 26 cm³ |
| Verpackungseinheit | 1 |
| Ausführung | TEC |
|---|---|
| Hersteller-Nr. | 3842993083-1000 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.009900 |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76169990 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
