Strebenprofil 30x45 Q&E, Aluminium eloxiert, 3 offene Nuten - Bosch Rexroth 3842993710
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
3,36 €
2,82 €
exkl. Versandkosten
Lieferbar
Schneller Versand
Artikel
BRR-3842993710
Hersteller-Nr.
3842993710
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842993710
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842993710
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

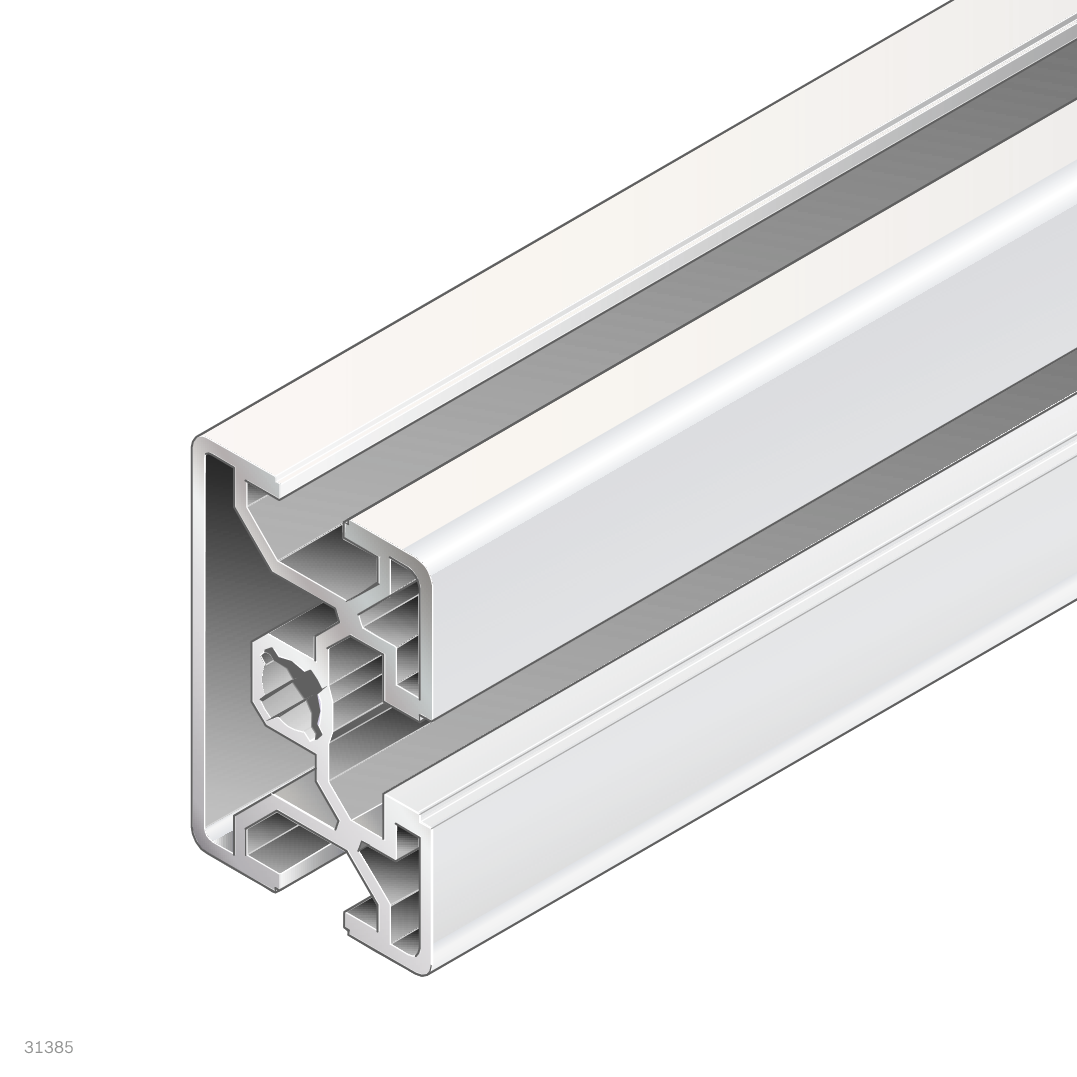

Asymmetrisches Aluminium-Strebenprofil im Querschnitt 30x45 mm mit 3 offenen Nuten und Profilnut 8 für das Raster 30 mm. Verbindet Standardprofile unter Winkeln bis 45° und lässt sich in Längen von 50 bis 6070 mm mit Standard- oder individueller Profilbearbeitung bestellen. Empfohlenes Zubehör: Abdeckkappe 30x45, signalgrau oder schwarz.
Das Strebenprofil 30x45 Q&E aus eloxiertem Aluminium ergänzt das Bosch-Rexroth-Profilsystem um eine schräg montierbare Strebe für Winkel bis DGmax = 45°. Mit 3 offenen Nuten der Breite 8 mm und einem Rastermaß von 30 mm lässt es sich direkt in bestehende 30er-Konstruktionen einbinden. Die Mindestlänge für Standard-Profilbearbeitung (Lmin1 / Lmin2 = 378 / 456 mm) ist zu beachten; Einzelstücke ab 50 mm Länge sind möglich.
- Querschnitt 30x45 mm, 3 offene Nuten, Profilnut 8 - passt zu allen kompatiblen 30er-Verbindern
- Standard-Profilbearbeitung: M8 / D7,8(A,C) / D9,8(B) / D11(A,C) / DB11 / D17(B) an benannten Nuten
- Individuelle Profilbearbeitung: DI / DIS / MT / MTS / MI / MIS / DG auf Anfrage
- Lieferlänge 50 bis 6070 mm (Standard-Profilbearbeitung max. 6000 mm, individuelle Bearbeitung max. 5400 mm)
- Masse 1,1 kg/m, Profilfläche 4 cm²
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Querschnitt | 30x45 mm |
| Profilnut | 8 mm |
| Rastermaß | 30 mm |
| Profiltyp | Standard |
| Offene Nuten | 3 |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| Länge min (L min) | 50 mm |
| Länge max (L max) | 6070 mm |
| Standard-Profilbearbeitung L max | 6000 mm |
| Individuelle Profilbearbeitung L max | 5400 mm |
| Masse (m) | 1,1 kg/m |
| Profilfläche (A) | 4 cm² |
| Flächenträgheitsmoment X (Ix) | 8,1 cm⁴ |
| Flächenträgheitsmoment Y (Iy) | 3,9 cm⁴ |
| Widerstandsmoment X (Wx) | 3,9 cm³ |
| Widerstandsmoment Y (Wy) | 2,9 cm³ |
| Torsionsträgheitsmoment (It) | 1,3 cm⁴ |
| Torsionswiderstandsmoment (Wt) | 1,3 cm³ |
| Max. Neigungswinkel (DGmax) | 45° |
| Lmin1 / Lmin2 | 378 / 456 mm |
| Empfohlenes Zubehör | Abdeckkappe 30x45, signalgrau; Abdeckkappe 30x45, schwarz |
| Verpackungseinheit | 1 |
| Hersteller-Nr. | 3842993710 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.000000 |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
