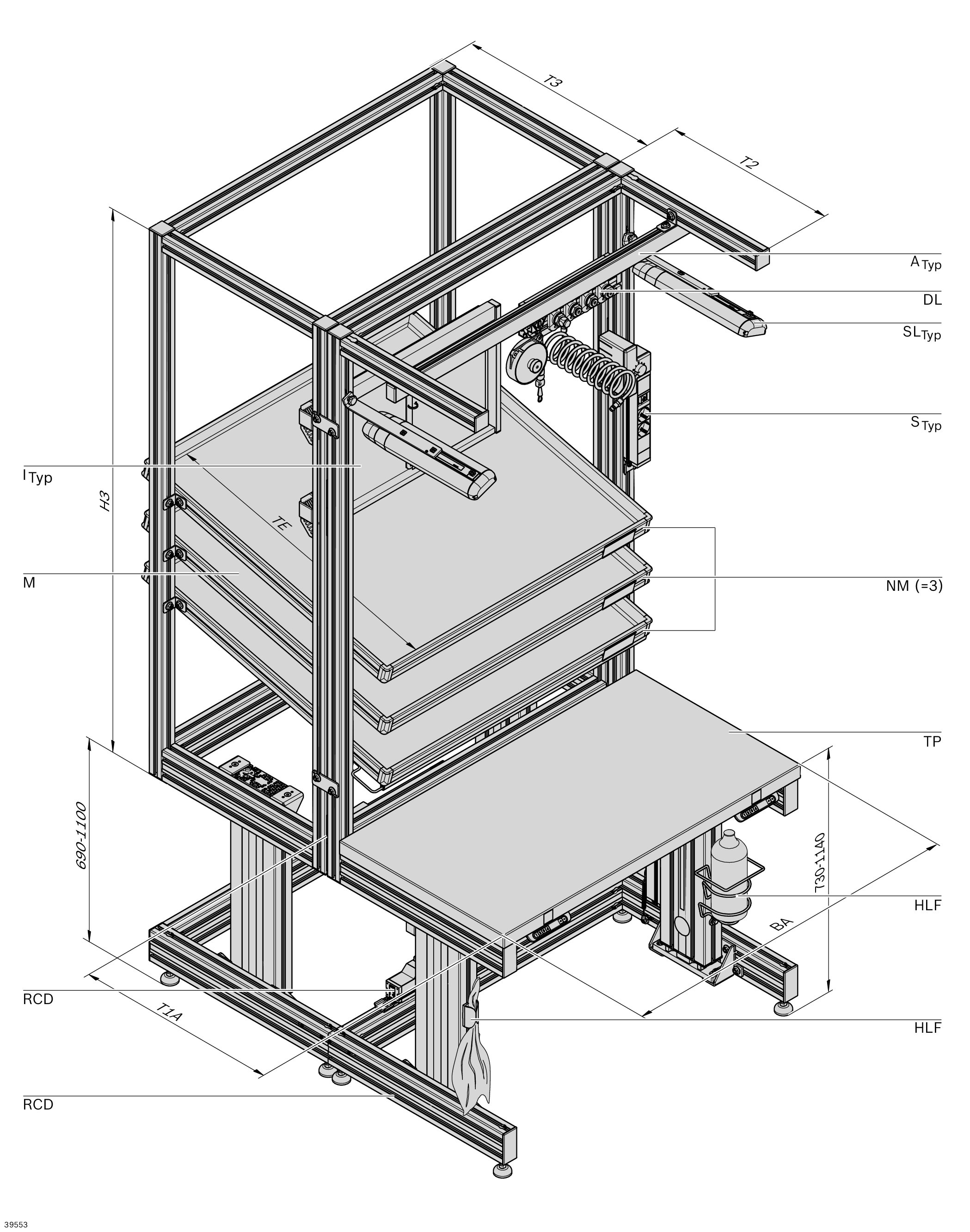

Bosch Rexroth 3842998350. Arbeitsplatz, HV LIFT 410mm

• Höhe von Materialzuführung und Tischplatte unabhängig voneinander einstellbar
• In ESD-leitfähiger Ausführung erhältlich
• Komplett montiert oder als Kit für den Selbstbau
• Ergänzung durch beliebige Baugruppen wie Traversen und Förderbahnen sowie Einzelkomponenten möglich

Modul Arbeitsplatz

Traglast für höheneinstellbaren Arbeitsplatz mit BA = 1000 mm. Mit zunehmender Breite BA reduziert sich die Traglast. Normallastversion LV = 1; Schwerlastversion LV = 2; H3 = 0

Modul Materialbereitstellung (Rucksack)

Traglast für höheneinstellbare Materialbereitstellung mit BA = 1000 mm und H3 = 1200 mm. Normallastversion LV = 4; Schwerlastversion LV = 5

Die max. Belastung ergibt sich aus der Traglast des Grundgestells abzüglich der Eigengewichte der Anbauten (Tischplatte, Ausleger, Materialebenen etc.).

Für eine exakte Ermittlung der max. Belastung Ihres individuellen Arbeitsplatzsystems nutzen Sie bitte MTpro!

Die Belastbarkeit der beiden Module Arbeitsplatz und Materialbereitstellung (Rucksack) ist abhängig von der gewählten Lastversion LV und der jeweiligen Ausführung.

F_B= max. Belastung (gleichmäßig verteilte Flächenlast)

F_T = max. Traglast Grundgestell

F_A = Eigengewicht der Anbauten

F_B = F_T –F_A
