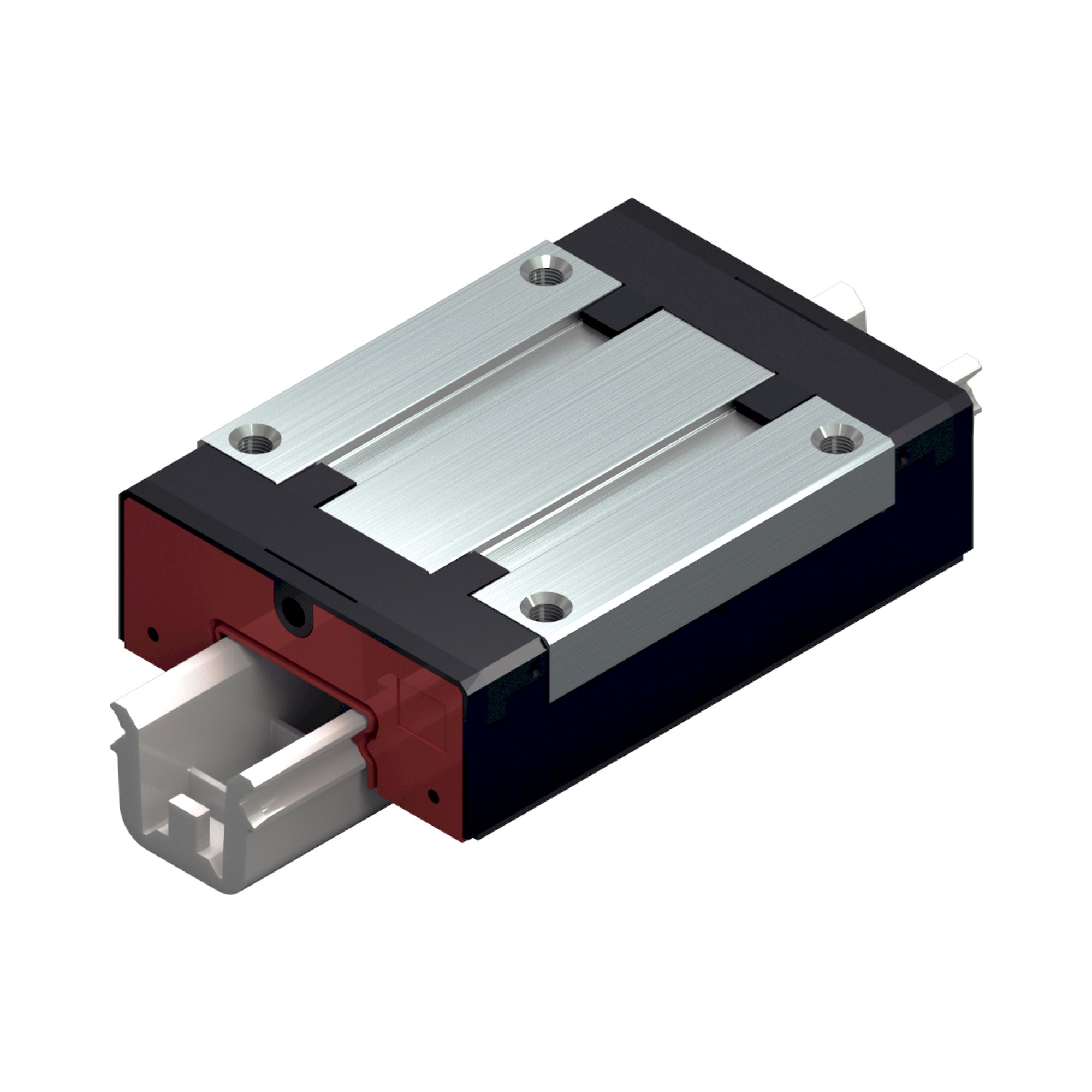

Miniaturwagen MWA-020-SNS-C1-P-3 - Bosch Rexroth R044201201
Miniaturwagen MWA-020-SNS-C1-P-3 von Bosch Rexroth, Materialnummer R044201201. Werkstoff Korrosionsträger, martensitischer Stahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Miniaturwagen MWA-020-SNS-C1-P-3 von Bosch Rexroth, Materialnummer R044201201. Werkstoff Korrosionsträger, martensitischer Stahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet. Die dynamische Tragzahl beträgt 7900 N. Das Gewicht liegt bei 0,27 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SNS - Schmal Normal Standardhöhe |
| Werkstoff Profilschienführungen | Korrosionsträger, martensitischer Stahl |
| Vorspannungsklasse | C1 - Geringe Vorspannung |
| Genauigkeitsklasse | P - Präzise |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet |
| Breite Führungswagen | 46 mm |
| Länge Führungswagen | 66 mm |
| Höhe Führungswagen | 17,5 mm |
| Höhe Führungswagen mit Führungsschiene | 25 mm |
| Maximale Beschleunigung amax | 250 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Gewicht | 0,27 kg |
| Dynamische Tragzahl C50 | 9950 N |
| Dynamische Tragzahl C100 | 7900 N |
| Dynamisches Torsionstragmoment Mt50 | 103 Nm |
| Dynamisches Torsionstragmoment Mt100 | 81,4 Nm |
| Statisches Torsionstragmoment Mt0 | 126 Nm |
| Dynamisches Längstragmoment ML50 | 65,1 Nm |
| Dynamisches Längstragmoment ML100 | 51,7 Nm |
| Statisches Längstragmoment ML0 | 80 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 46 mm |
| Abmessung A2 | 20 mm |
| Abmessung A3 | 13 mm |
| Abmessung B | 66 mm |
| Abmessung B1 | 45,1 mm |
| Abmessung B2 | 69 mm |
| Abmessung E1 | 38 mm |
| Abmessung E2 | 38 mm |
| Abmessung H1 | 17,5 mm |
| Abmessung H1 mit Längsdichtung | 18,15 mm |
| Abmessung K | 4 mm |
| Abmessung N3 | 6 mm |
| Abmessung N5 | 3,1 mm |
| Abmessung S2 | M4 |
| Abmessung T1 min | 6,5 mm |
| Abmessung V1 | 7 mm |
| Hersteller | Bosch Rexroth |
| Hersteller-Nr. | R044201201 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
