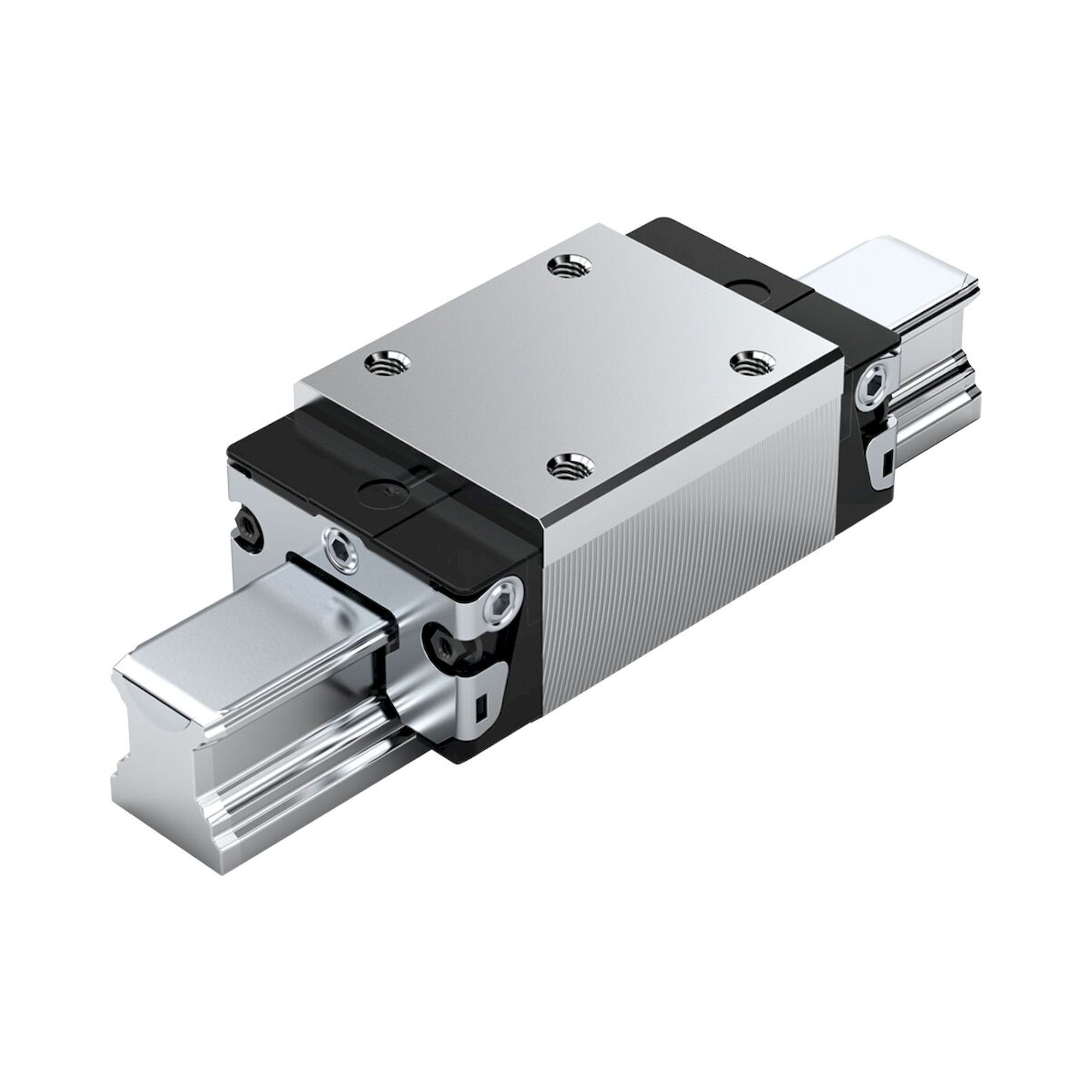

Kugelwagen KWD-045-SNH-C2-H-1 von Bosch Rexroth, Materialnummer R16214232Y. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert.
Kugelwagen KWD-045-SNH-C2-H-1 - Bosch Rexroth R16214232Y
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
168,52 € inkl. MwSt.
141,61 €
Artikel
BRR-R16214232Y
Hersteller-Nr.
R16214232Y
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R16214232Y
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R16214232Y
Kugelwagen KWD-045-SNH-C2-H-1 von Bosch Rexroth, Materialnummer R16214232Y. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 82400 N. Das Gewicht liegt bei 3 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SNH - Schmal Normal Hoch |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | H - Hochgenau |
| Kugelkette | Mit Kugelkette |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 86 mm |
| Länge Führungswagen | 137,6 mm |
| Höhe Führungswagen | 60,3 mm |
| Höhe Führungswagen mit Führungsschiene | 70 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | 0 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 3 kg |
| Dynamische Tragzahl C50 | 104000 N |
| Dynamische Tragzahl C100 | 82400 N |
| Dynamisches Torsionstragmoment Mt50 | 2800 Nm |
| Dynamisches Torsionstragmoment Mt100 | 2220 Nm |
| Statisches Torsionstragmoment Mt0 | 3320 Nm |
| Dynamisches Längstragmoment ML50 | 1870 Nm |
| Dynamisches Längstragmoment ML100 | 1480 Nm |
| Statisches Längstragmoment ML0 | 2210 Nm |
| Teilung T Führungsschiene | 105 mm |
| Abmessung A | 86 mm |
| Abmessung A1 | 43 mm |
| Abmessung A2 | 45 mm |
| Abmessung A3 | 20,5 mm |
| Abmessung B | 137,6 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 97 mm |
| Abmessung E1 | 60 mm |
| Abmessung E2 | 60 mm |
| Abmessung E8 | 69,8 mm |
| Abmessung E9 | 30,9 mm |
| Abmessung H1 | 60,3 mm |
| Abmessung H2 mit Abdeckband | 40,15 mm |
| Abmessung H2 ohne Abdeckband | 39,85 mm |
| Abmessung K1 | 27,3 mm |
| Abmessung K2 | 29,3 mm |
| Abmessung K3 | 18,2 mm |
| Abmessung K4 | 18,2 mm |
| Abmessung N3 | 18 mm |
| Hersteller-Nr. | R16214232Y |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
