Kugelwagen AL KWD-020-SNS-C0-H-1 von Bosch Rexroth, Materialnummer R163289320. Werkstoff Aluminium, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C0 - ohne Vorspannung (Spiel) und Schmierung Erstbefettet, konserviert.

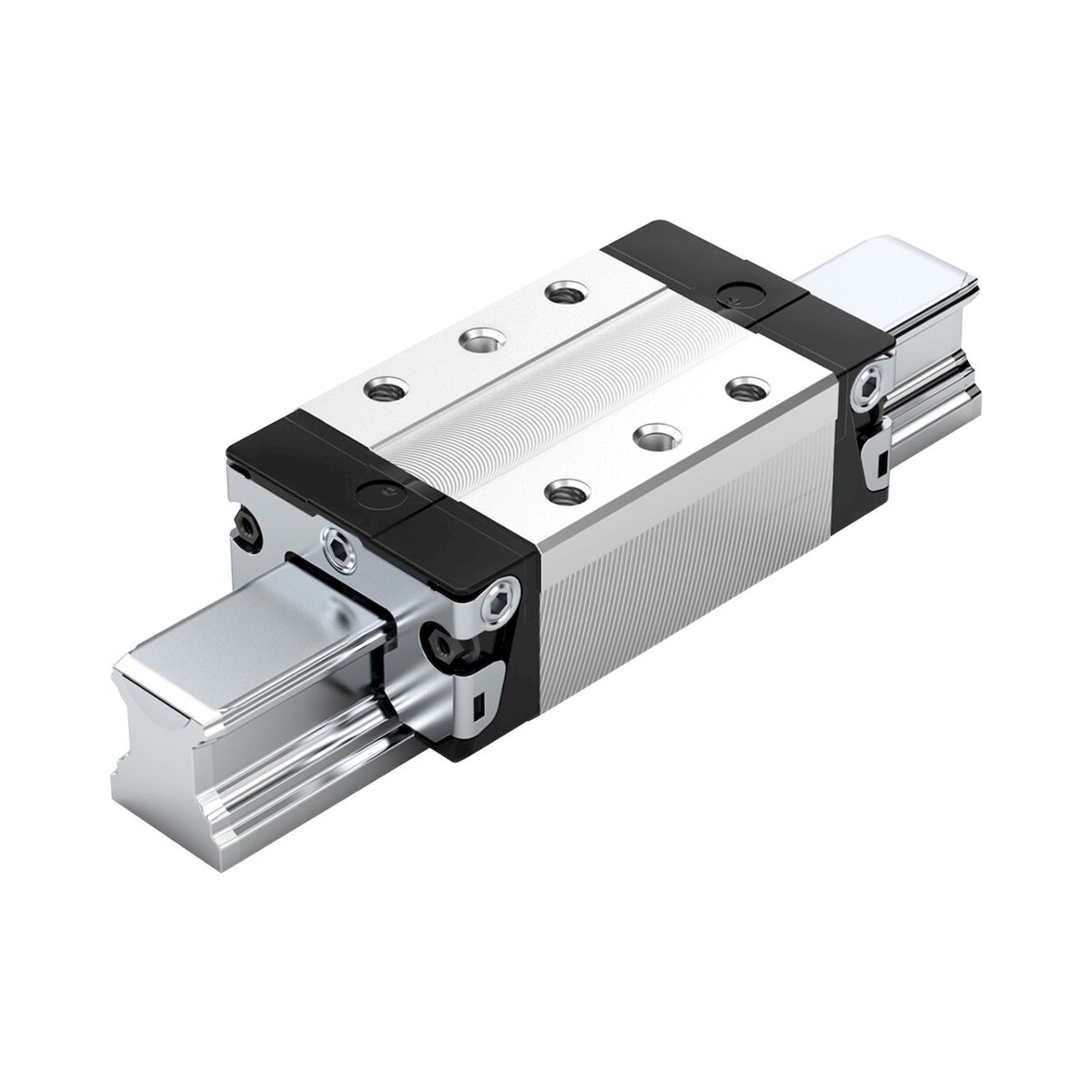

Bosch Rexroth R163289320. Kugelwagen AL KWD-020-SNS-C0-H-1
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
93,34 € inkl. MwSt.
78,44 €
Artikel
BRR-R163289320
Hersteller-Nr.
R163289320
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R163289320
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R163289320
Kugelwagen AL KWD-020-SNS-C0-H-1 von Bosch Rexroth, Materialnummer R163289320. Werkstoff Aluminium, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C0 - ohne Vorspannung (Spiel) und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 23400 N. Das Gewicht liegt bei 0,2 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SNS - Schmal Normal Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Aluminium |
| Vorspannungsklasse | C0 - ohne Vorspannung (Spiel) |
| Genauigkeitsklasse | H - Hochgenau |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 44 mm |
| Länge Führungswagen | 75 mm |
| Höhe Führungswagen | 25,35 mm |
| Höhe Führungswagen mit Führungsschiene | 30 mm |
| Maximal zulässige Belastung Fmax | 7200 N |
| Maximale Beschleunigung amax | 500 m/s² |
| Maximal zulässiges Torsionsmoment Mt max | 92 Nm |
| Maximal zulässiges Längsmoment ML max | 50 Nm |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,2 kg |
| Dynamische Tragzahl C50 | 29500 N |
| Dynamische Tragzahl C100 | 23400 N |
| Dynamisches Torsionstragmoment Mt50 | 380 Nm |
| Dynamisches Torsionstragmoment Mt100 | 300 Nm |
| Dynamisches Längstragmoment ML50 | 250 Nm |
| Dynamisches Längstragmoment ML100 | 200 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 44 mm |
| Abmessung A1 | 22 mm |
| Abmessung A2 | 20 mm |
| Abmessung A3 | 12 mm |
| Abmessung B | 75 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 49,6 mm |
| Abmessung E1 | 32 mm |
| Abmessung E2 | 36 mm |
| Abmessung E8 | 32,5 mm |
| Abmessung E9 | 7,3 mm |
| Abmessung H1 | 25,35 mm |
| Abmessung H2 mit Abdeckband | 20,75 mm |
| Abmessung H2 ohne Abdeckband | 20,55 mm |
| Abmessung K1 | 13,8 mm |
| Abmessung K2 | 13,8 mm |
| Abmessung K3 | 3,35 mm |
| Abmessung K4 | 3,35 mm |
| Norm | DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R163289320 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C0 - leichte Vorspannung |
| Genauigkeitsklasse | H - Hoch |
| Positionserkennung | Nein |
