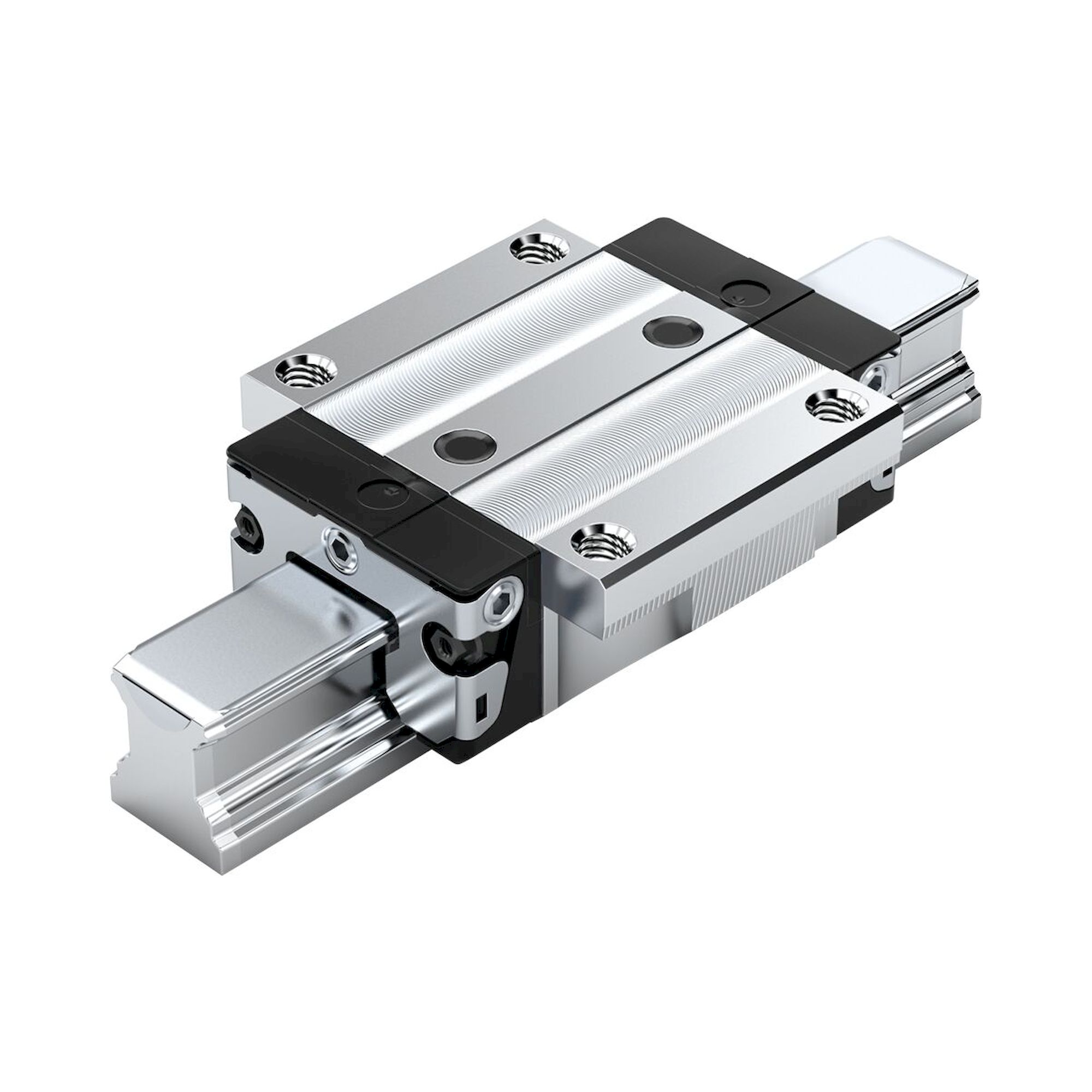

Bosch Rexroth R165112420. Kugelwagen CS KWD-015-FNS-C2-N-1
Kugelwagen CS KWD-015-FNS-C2-N-1 von Bosch Rexroth, Materialnummer R165112420. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse N - Normal, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kugelwagen CS KWD-015-FNS-C2-N-1 von Bosch Rexroth, Materialnummer R165112420. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse N - Normal, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 9860 N. Das Gewicht liegt bei 0,2 kg.
Technische Daten
| Bauform | FNS - Flansch Normal Standardhöhe |
|---|---|
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 47 mm |
| Länge Führungswagen | 58,2 mm |
| Höhe Führungswagen | 19,9 mm |
| Höhe Führungswagen mit Führungsschiene | 24 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,2 kg |
| Dynamische Tragzahl C50 | 12400 N |
| Dynamische Tragzahl C100 | 9860 N |
| Dynamisches Torsionstragmoment Mt50 | 120 Nm |
| Dynamisches Torsionstragmoment Mt100 | 95 Nm |
| Statisches Torsionstragmoment Mt0 | 120 Nm |
| Dynamisches Längstragmoment ML50 | 86 Nm |
| Dynamisches Längstragmoment ML100 | 68 Nm |
| Statisches Längstragmoment ML0 | 87 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 47 mm |
| Abmessung B | 58,2 mm |
| Abmessung B1 | 39,2 mm |
| Abmessung T1 min | 12 mm |
| Hersteller | Bosch Rexroth |
| Hersteller-Nr. | R165112420 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Norm | DIN ISO 14728-1 |
| Vorspannung | C2 |
