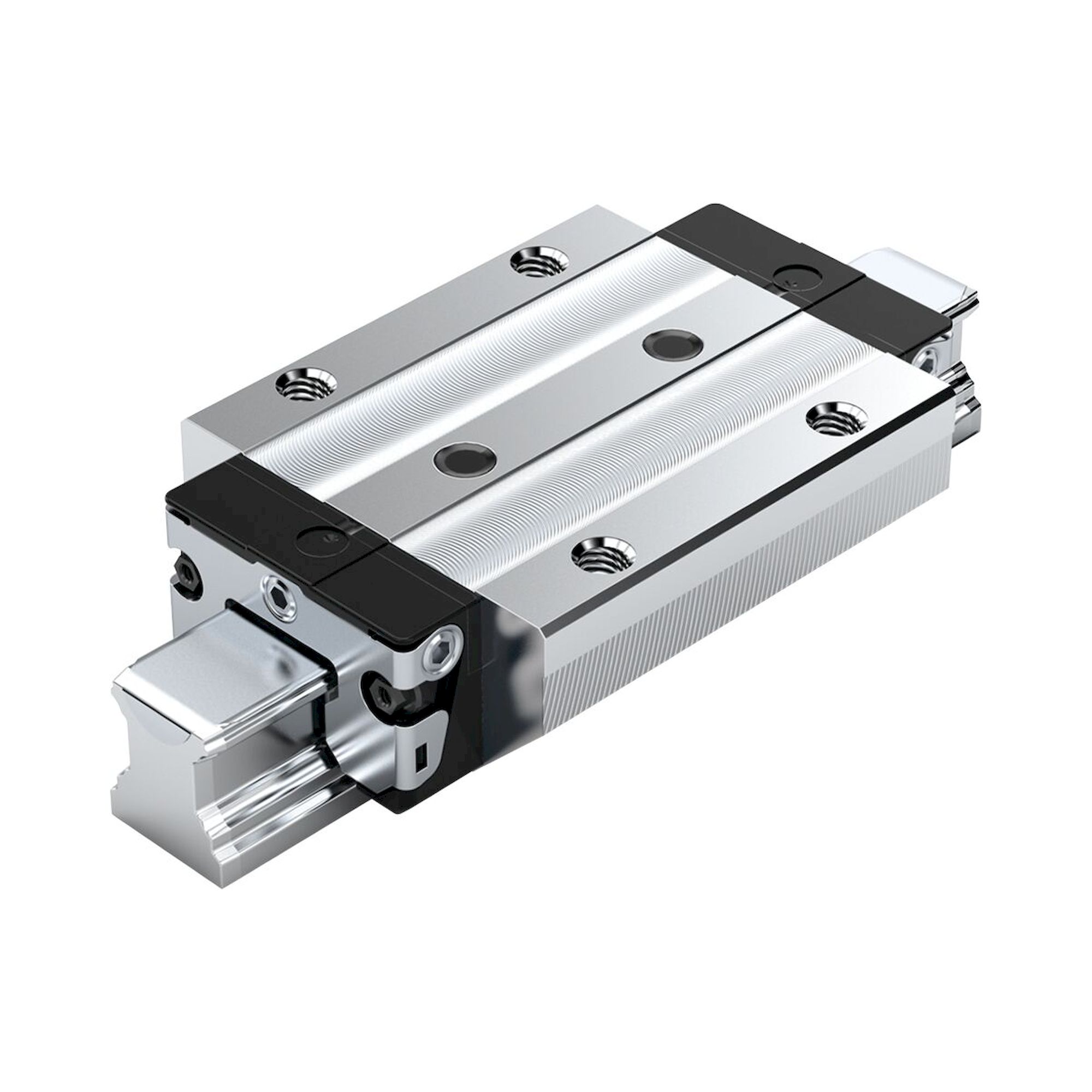

Kugelwagen KWD-015-FLS-C1-UP-1 von Bosch Rexroth, Materialnummer R16531192Z. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse UP - Ultra Präzise, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet, konserviert.
Kugelwagen KWD-015-FLS-C1-UP-1 - Bosch Rexroth R16531192Z
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
167,74 € inkl. MwSt.
140,96 €
Artikel
BRR-R16531192Z
Hersteller-Nr.
R16531192Z
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R16531192Z
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R16531192Z
Kugelwagen KWD-015-FLS-C1-UP-1 von Bosch Rexroth, Materialnummer R16531192Z. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse UP - Ultra Präzise, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 12800 N. Das Gewicht liegt bei 0,3 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | FLS - Flansch Lang Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C1 - Geringe Vorspannung |
| Genauigkeitsklasse | UP - Ultra Präzise |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 47 mm |
| Länge Führungswagen | 72,6 mm |
| Höhe Führungswagen | 19,9 mm |
| Höhe Führungswagen mit Führungsschiene | 24 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,3 kg |
| Dynamische Tragzahl C50 | 16100 N |
| Dynamische Tragzahl C100 | 12800 N |
| Dynamisches Torsionstragmoment Mt50 | 150 Nm |
| Dynamisches Torsionstragmoment Mt100 | 120 Nm |
| Statisches Torsionstragmoment Mt0 | 180 Nm |
| Dynamisches Längstragmoment ML50 | 150 Nm |
| Dynamisches Längstragmoment ML100 | 120 Nm |
| Statisches Längstragmoment ML0 | 180 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 47 mm |
| Abmessung A1 | 23,5 mm |
| Abmessung A2 | 15 mm |
| Abmessung A3 | 16 mm |
| Abmessung B | 72,6 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 53,6 mm |
| Abmessung E1 | 38 mm |
| Abmessung E2 | 30 mm |
| Abmessung E3 | 26 mm |
| Abmessung E8 | 24,55 mm |
| Abmessung E9 | 6,7 mm |
| Abmessung H1 | 19,9 mm |
| Abmessung H2 mit Abdeckband | 16,3 mm |
| Abmessung H2 ohne Abdeckband | 16,2 mm |
| Abmessung K1 | 15,2 mm |
| Abmessung K2 | 16,8 mm |
| Abmessung K3 | 3,2 mm |
| Abmessung K4 | 3,2 mm |
| Hersteller-Nr. | R16531192Z |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
