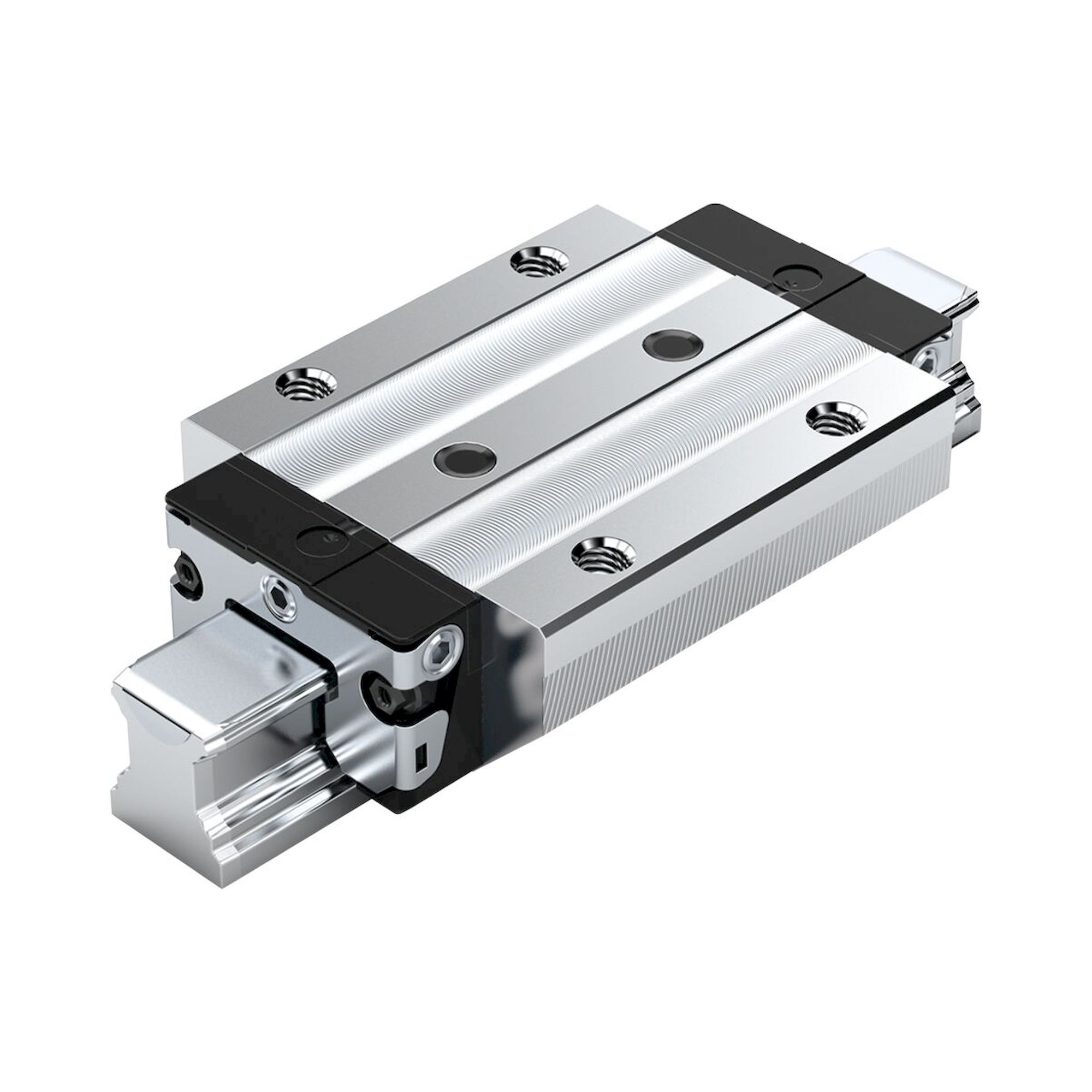

Kugelwagen KWD-030-FLS-C1-H-1 von Bosch Rexroth, Materialnummer R16537132Y. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet, konserviert.
Kugelwagen KWD-030-FLS-C1-H-1 - Bosch Rexroth R16537132Y
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
149,01 € inkl. MwSt.
125,22 €
Artikel
BRR-R16537132Y
Hersteller-Nr.
R16537132Y
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R16537132Y
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R16537132Y
Kugelwagen KWD-030-FLS-C1-H-1 von Bosch Rexroth, Materialnummer R16537132Y. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 43800 N. Das Gewicht liegt bei 1,5 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | FLS - Flansch Lang Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C1 - Geringe Vorspannung |
| Genauigkeitsklasse | H - Hochgenau |
| Kugelkette | Mit Kugelkette |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 90 mm |
| Länge Führungswagen | 119,7 mm |
| Höhe Führungswagen | 35,35 mm |
| Höhe Führungswagen mit Führungsschiene | 42 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | 0 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 1,5 kg |
| Dynamische Tragzahl C50 | 55200 N |
| Dynamische Tragzahl C100 | 43800 N |
| Dynamisches Torsionstragmoment Mt50 | 960 Nm |
| Dynamisches Torsionstragmoment Mt100 | 760 Nm |
| Statisches Torsionstragmoment Mt0 | 1080 Nm |
| Dynamisches Längstragmoment ML50 | 900 Nm |
| Dynamisches Längstragmoment ML100 | 710 Nm |
| Statisches Längstragmoment ML0 | 1010 Nm |
| Teilung T Führungsschiene | 80 mm |
| Abmessung A | 90 mm |
| Abmessung A1 | 45 mm |
| Abmessung A2 | 28 mm |
| Abmessung A3 | 31 mm |
| Abmessung B | 119,7 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 89,4 mm |
| Abmessung E1 | 72 mm |
| Abmessung E2 | 52 mm |
| Abmessung E3 | 44 mm |
| Abmessung E8 | 48,4 mm |
| Abmessung E9 | 14,6 mm |
| Abmessung H1 | 35,35 mm |
| Abmessung H2 mit Abdeckband | 28,55 mm |
| Abmessung H2 ohne Abdeckband | 28,35 mm |
| Abmessung K1 | 25 mm |
| Abmessung K2 | 26,7 mm |
| Abmessung K3 | 6,05 mm |
| Abmessung K4 | 6,05 mm |
| Hersteller-Nr. | R16537132Y |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
