Kugelwagen CS KWD-020-FLS-C3-S-1 von Bosch Rexroth, Materialnummer R165383120. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse SP - Super Präzise, Vorspannungsklasse C3 - hohe Vorspannung und Schmierung Erstbefettet, konserviert.

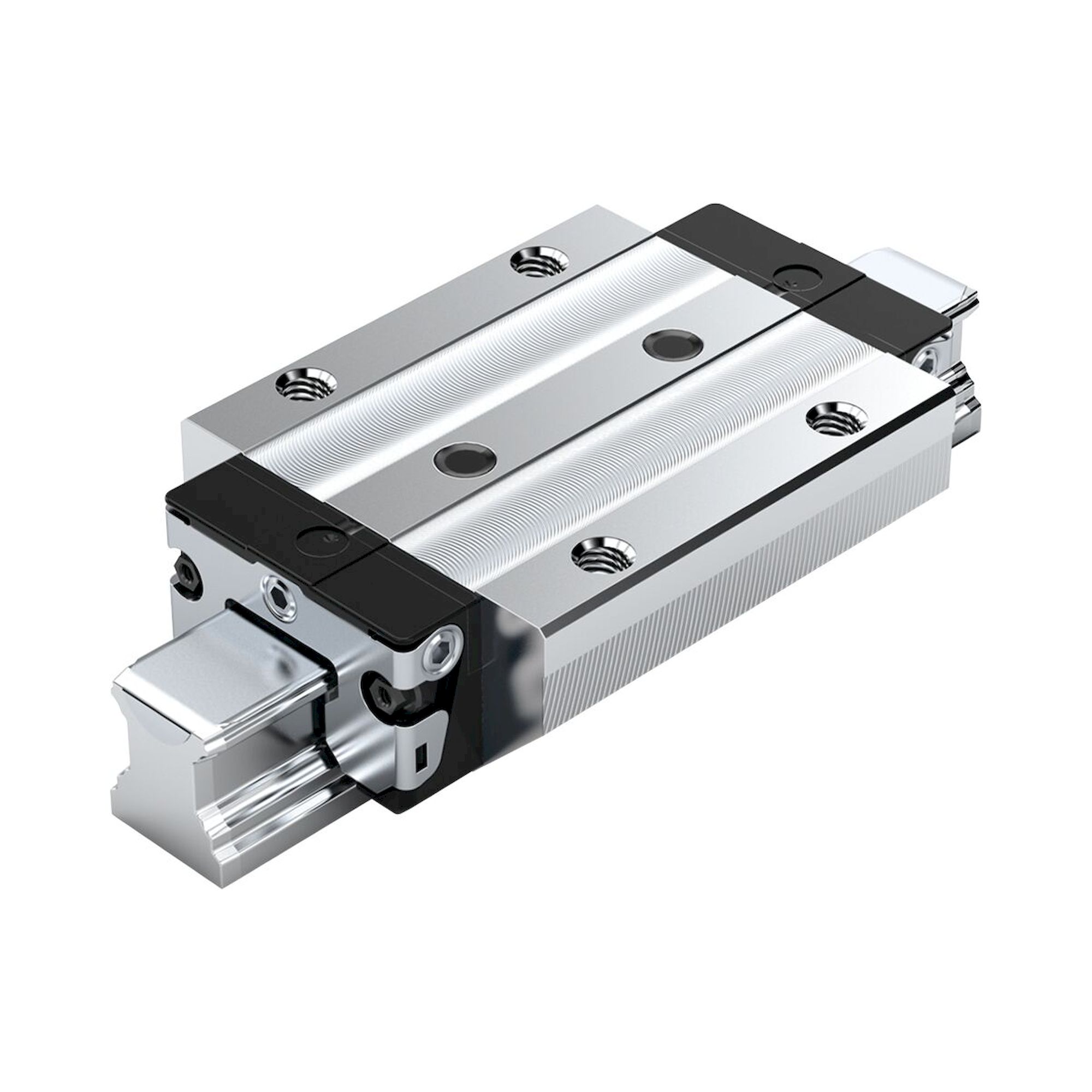

Bosch Rexroth R165383120. Kugelwagen CS KWD-020-FLS-C3-S-1
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
163,05 € inkl. MwSt.
137,02 €
Artikel
BRR-R165383120
Hersteller-Nr.
R165383120
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R165383120
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R165383120
Kugelwagen CS KWD-020-FLS-C3-S-1 von Bosch Rexroth, Materialnummer R165383120. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse SP - Super Präzise, Vorspannungsklasse C3 - hohe Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 29600 N. Das Gewicht liegt bei 0,55 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | FLS - Flansch Lang Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C3 - hohe Vorspannung |
| Genauigkeitsklasse | SP - Super Präzise |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 63 mm |
| Länge Führungswagen | 91 mm |
| Höhe Führungswagen | 25,35 mm |
| Höhe Führungswagen mit Führungsschiene | 30 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,55 kg |
| Dynamische Tragzahl C50 | 37300 N |
| Dynamische Tragzahl C100 | 29600 N |
| Dynamisches Torsionstragmoment Mt50 | 480 Nm |
| Dynamisches Torsionstragmoment Mt100 | 380 Nm |
| Statisches Torsionstragmoment Mt0 | 540 Nm |
| Dynamisches Längstragmoment ML50 | 430 Nm |
| Dynamisches Längstragmoment ML100 | 340 Nm |
| Statisches Längstragmoment ML0 | 490 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 63 mm |
| Abmessung A1 | 31,5 mm |
| Abmessung A2 | 20 mm |
| Abmessung A3 | 21,5 mm |
| Abmessung B | 91 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 65,6 mm |
| Abmessung E1 | 53 mm |
| Abmessung E2 | 40 mm |
| Abmessung E3 | 35 mm |
| Abmessung E8 | 32,5 mm |
| Abmessung E9 | 7,3 mm |
| Abmessung H1 | 25,35 mm |
| Abmessung H2 mit Abdeckband | 20,75 mm |
| Abmessung H2 ohne Abdeckband | 20,55 mm |
| Abmessung K1 | 19,8 mm |
| Abmessung K2 | 19,8 mm |
| Abmessung K3 | 3,35 mm |
| Abmessung K4 | 3,35 mm |
| Norm | DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R165383120 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C3 - hohe Vorspannung |
| Genauigkeitsklasse | S |
| Positionserkennung | Nein |
