Kugelwagen KWD-025-FKS-C1-N-1 von Bosch Rexroth, Materialnummer R16652142Y. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet, konserviert.

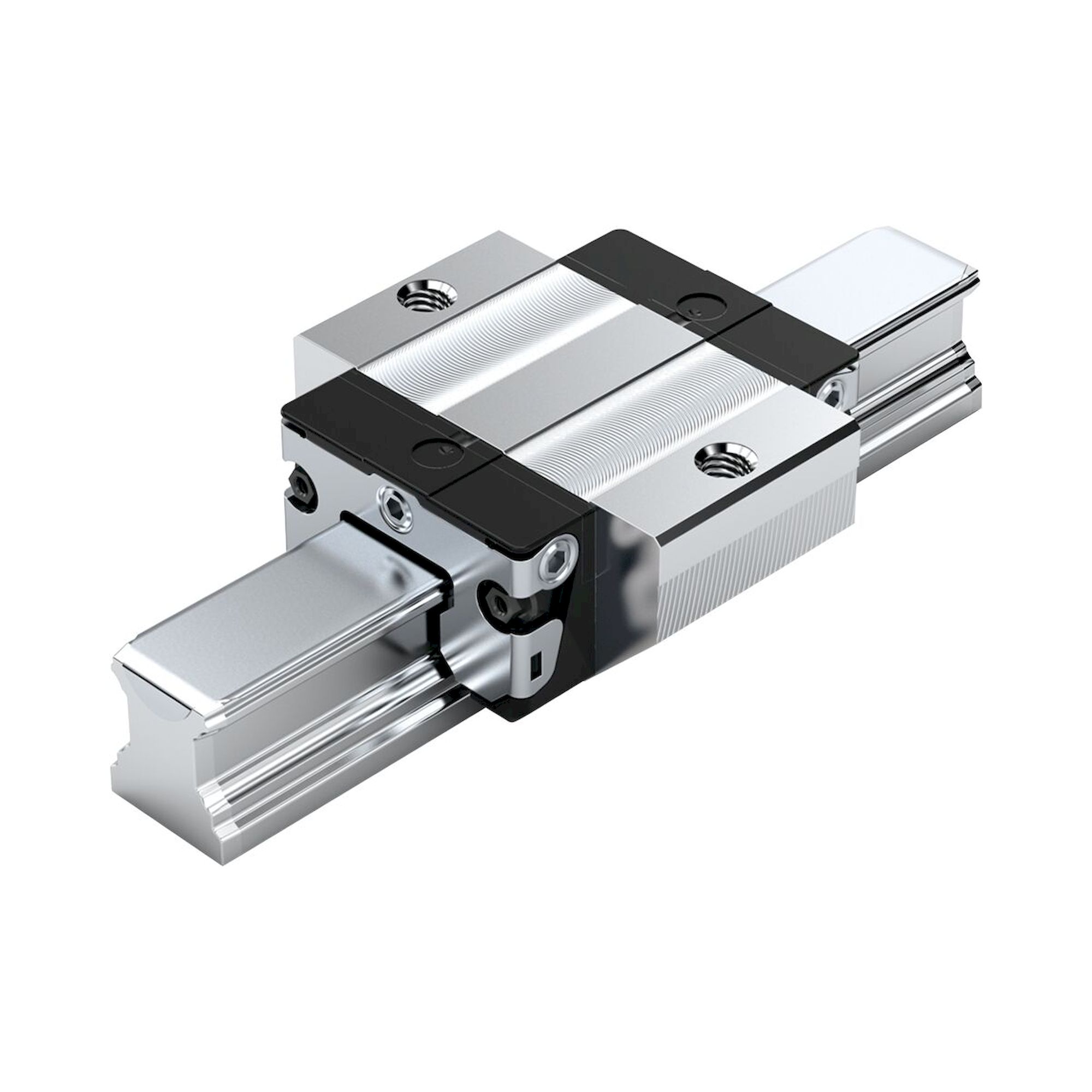

Kugelwagen KWD-025-FKS-C1-N-1 - Bosch Rexroth R16652142Y
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
90,87 € inkl. MwSt.
76,36 €
Artikel
BRR-R16652142Y
Hersteller-Nr.
R16652142Y
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R16652142Y
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R16652142Y
Kugelwagen KWD-025-FKS-C1-N-1 von Bosch Rexroth, Materialnummer R16652142Y. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 18500 N. Das Gewicht liegt bei 0,5 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | FKS - Flansch Kurz Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C1 - Geringe Vorspannung |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Mit Kugelkette |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 70 mm |
| Länge Führungswagen | 67 mm |
| Höhe Führungswagen | 29,9 mm |
| Höhe Führungswagen mit Führungsschiene | 36 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | 0 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,5 kg |
| Dynamische Tragzahl C50 | 23300 N |
| Dynamische Tragzahl C100 | 18500 N |
| Dynamisches Torsionstragmoment Mt50 | 330 Nm |
| Dynamisches Torsionstragmoment Mt100 | 260 Nm |
| Statisches Torsionstragmoment Mt0 | 270 Nm |
| Dynamisches Längstragmoment ML50 | 150 Nm |
| Dynamisches Längstragmoment ML100 | 120 Nm |
| Statisches Längstragmoment ML0 | 130 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 70 mm |
| Abmessung A1 | 35 mm |
| Abmessung A2 | 23 mm |
| Abmessung A3 | 23,5 mm |
| Abmessung B | 67 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 38,6 mm |
| Abmessung E1 | 57 mm |
| Abmessung E8 | 38,3 mm |
| Abmessung E9 | 11,5 mm |
| Abmessung H1 | 29,9 mm |
| Abmessung H2 mit Abdeckband | 24,45 mm |
| Abmessung H2 ohne Abdeckband | 24,25 mm |
| Abmessung K1 | 25,35 mm |
| Abmessung K2 | 26,5 mm |
| Abmessung K3 | 5,5 mm |
| Abmessung K4 | 5,5 mm |
| Abmessung N1 | 9,3 mm |
| Abmessung N6 | 15,2 mm |
| Hersteller-Nr. | R16652142Y |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
