Kugelwagen CS KWD-025-CNS-C1-N-1 von Bosch Rexroth, Materialnummer R167221420. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet, konserviert.

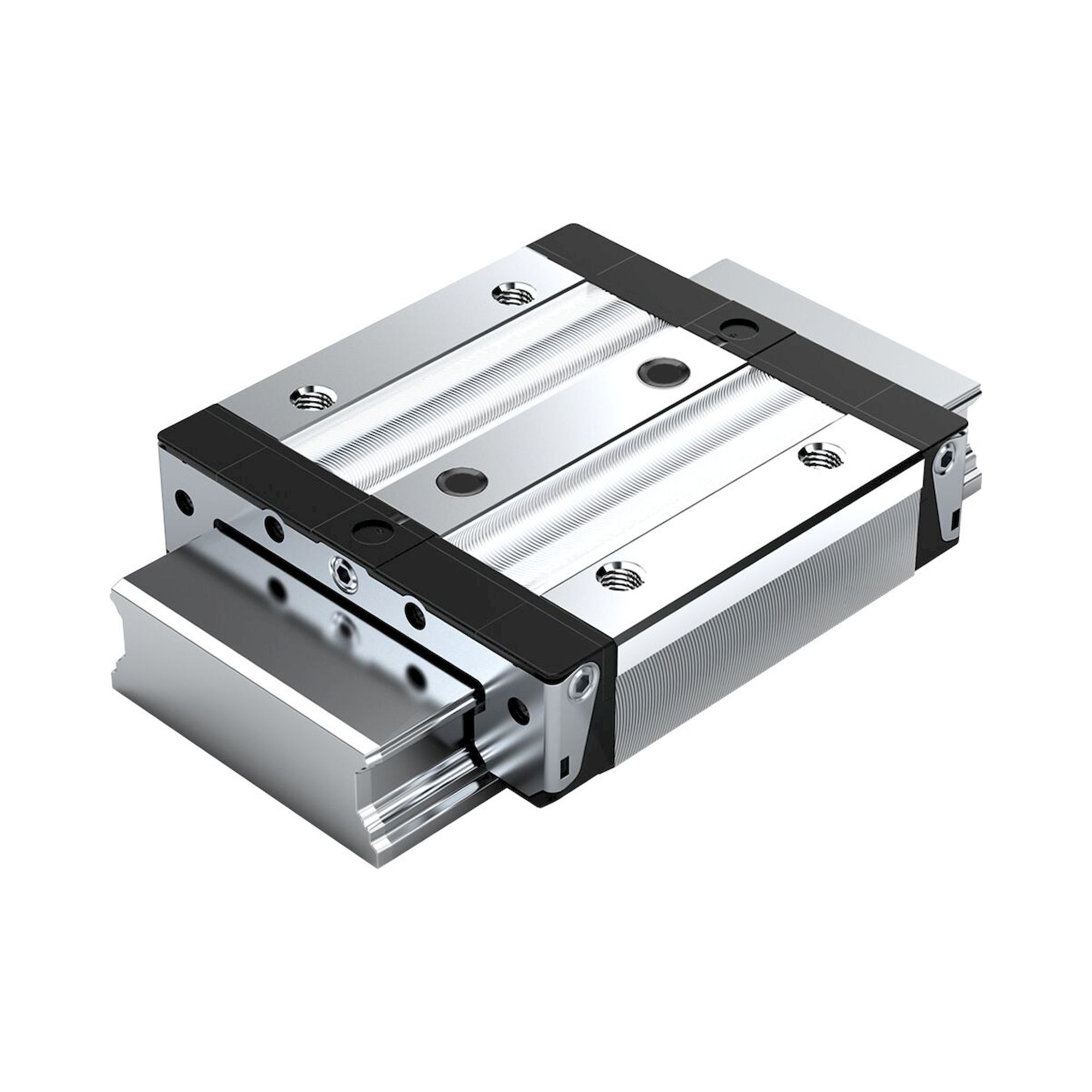

Bosch Rexroth R167221420. Kugelwagen CS KWD-025-CNS-C1-N-1
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
185,37 € inkl. MwSt.
155,77 €
Artikel
BRR-R167221420
Hersteller-Nr.
R167221420
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R167221420
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R167221420
Kugelwagen CS KWD-025-CNS-C1-N-1 von Bosch Rexroth, Materialnummer R167221420. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 36200 N. Das Gewicht liegt bei 1,14 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | CNS - Compact Normal Standardhöhe |
| Bauart | Kugelwagen Breit |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C1 - Geringe Vorspannung |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 100 mm |
| Länge Führungswagen | 104,7 mm |
| Höhe Führungswagen | 29,75 mm |
| Höhe Führungswagen mit Führungsschiene | 35 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 1,14 kg |
| Dynamische Tragzahl C50 | 45600 N |
| Dynamische Tragzahl C100 | 36200 N |
| Dynamisches Torsionstragmoment Mt50 | 1700 Nm |
| Dynamisches Torsionstragmoment Mt100 | 1350 Nm |
| Statisches Torsionstragmoment Mt0 | 1870 Nm |
| Dynamisches Längstragmoment ML50 | 620 Nm |
| Dynamisches Längstragmoment ML100 | 490 Nm |
| Statisches Längstragmoment ML0 | 680 Nm |
| Teilung T Führungsschiene | 80 mm |
| Abmessung A | 100 mm |
| Abmessung A1 | 50 mm |
| Abmessung A2 | 69 mm |
| Abmessung A3 | 15,5 mm |
| Abmessung B | 104,7 mm |
| Abmessung B1 | 76,5 mm |
| Abmessung E1 | 76 mm |
| Abmessung E2 | 50 mm |
| Abmessung E8 | 35 mm |
| Abmessung E8.1 | 83,5 mm |
| Abmessung E9 | 4,9 mm |
| Abmessung E9.1 | 11,3 mm |
| Abmessung H1 | 29,75 mm |
| Abmessung H2 | 23,55 mm |
| Abmessung K1 | 19,4 mm |
| Abmessung K2 | 20,45 mm |
| Abmessung K3 | 5,2 mm |
| Abmessung K4 | 5,2 mm |
| Abmessung N3 | 8 mm |
| Norm | DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R167221420 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C1 |
| Genauigkeitsklasse | N - Normal |
| Positionserkennung | Nein |
