Rollenwagen CS RWD-025-SNH-C3-U-2 von Bosch Rexroth, Materialnummer R18212392X. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse UP - Ultra Präzise, Vorspannungsklasse C3 - hohe Vorspannung und Schmierung Konserviert.

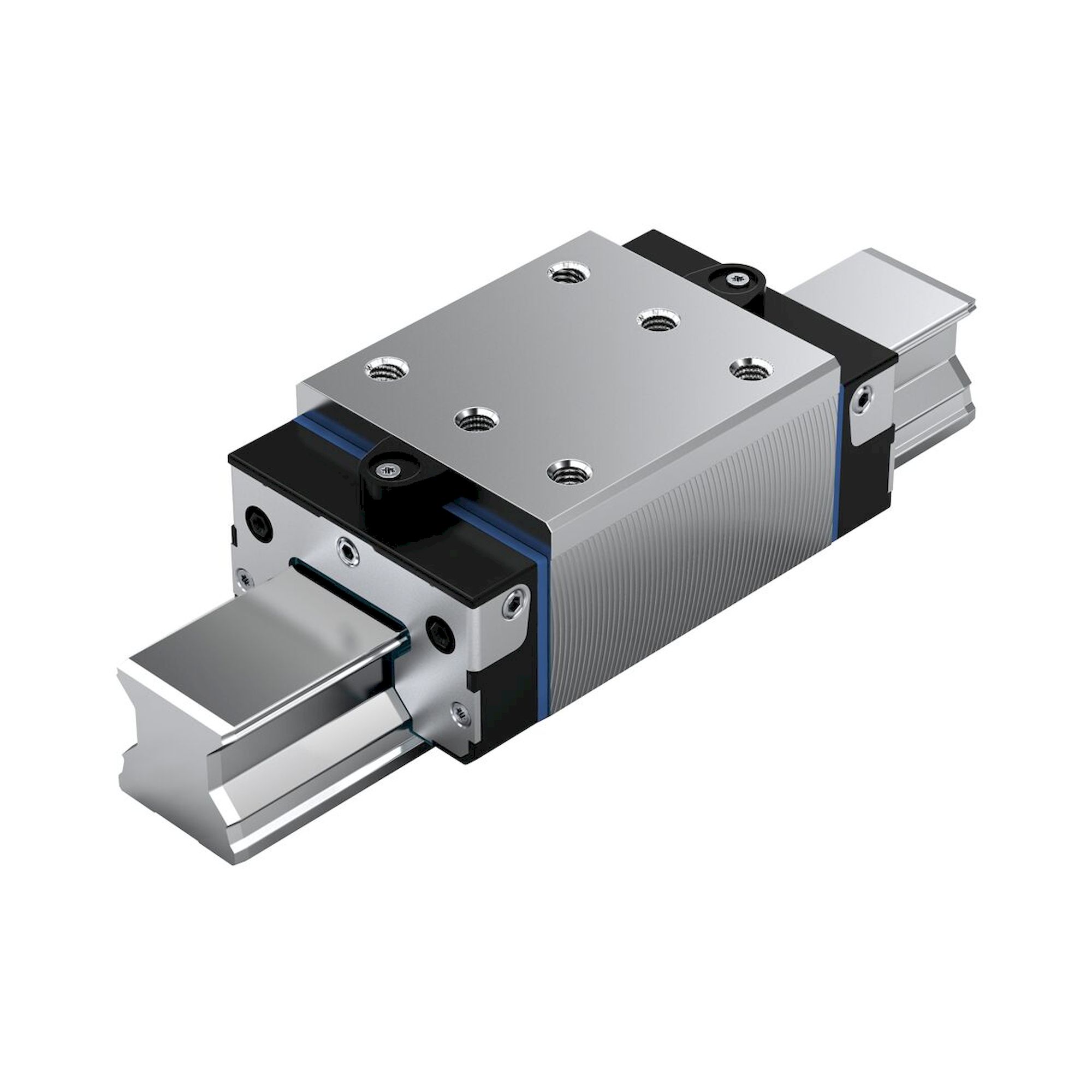

Bosch Rexroth R18212392X. Rollenwagen CS RWD-025-SNH-C3-U-2
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
339,94 € inkl. MwSt.
285,66 €
Artikel
BRR-R18212392X
Hersteller-Nr.
R18212392X
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R18212392X
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R18212392X
Rollenwagen CS RWD-025-SNH-C3-U-2 von Bosch Rexroth, Materialnummer R18212392X. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse UP - Ultra Präzise, Vorspannungsklasse C3 - hohe Vorspannung und Schmierung Konserviert. Die dynamische Tragzahl beträgt 26900 N. Das Gewicht liegt bei 0,63 kg.
Technische Daten
| Ausführung | Rollenschienenführungen |
|---|---|
| Bauform | SNH - Schmal Normal Hoch |
| Bauart | Rollenwagen Hochpräzision |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C3 - hohe Vorspannung |
| Genauigkeitsklasse | UP - Ultra Präzise |
| Schmierung | Konserviert |
| Breite Führungswagen | 48 mm |
| Länge Führungswagen | 97 mm |
| Höhe Führungswagen | 34 mm |
| Höhe Führungswagen mit Führungsschiene | 40 mm |
| Maximale Beschleunigung amax | 150 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,0004 ... 0,001 |
| Gewicht | 0,63 kg |
| Dynamische Tragzahl C50 | 33100 N |
| Dynamische Tragzahl C100 | 26900 N |
| Dynamisches Torsionstragmoment Mt50 | 430 Nm |
| Dynamisches Torsionstragmoment Mt100 | 348 Nm |
| Statisches Torsionstragmoment Mt0 | 770 Nm |
| Dynamisches Längstragmoment ML50 | 320 Nm |
| Dynamisches Längstragmoment ML100 | 260 Nm |
| Statisches Längstragmoment ML0 | 580 Nm |
| Teilung T Führungsschiene | 30 mm |
| Abmessung A | 48 mm |
| Abmessung A1 | 24 mm |
| Abmessung A2 | 23 mm |
| Abmessung A3 | 12 mm |
| Abmessung B | 97 mm |
| Abmessung B1 | 63,5 mm |
| Abmessung Durchmesser S5 | 7 |
| Abmessung E1 | 35 mm |
| Abmessung E2 | 35 mm |
| Abmessung E8 | 33,4 mm |
| Abmessung E9 | 12,3 mm |
| Abmessung H1 | 34 mm |
| Abmessung H2 mit Abdeckband | 23,6 mm |
| Abmessung H2 ohne Abdeckband | 23,4 mm |
| Abmessung K1 | 19,05 mm |
| Abmessung N3 | 8 mm |
| Abmessung N6 | 14,3 mm |
| Abmessung N6 Toleranz | ±0,5 mm |
| Abmessung S2 | M6 |
| Abmessung S9 | M3 |
| Abmessung S9 Gewindedurchmesser | M3 |
| Norm | DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R18212392X |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C3 - hohe Vorspannung |
| Genauigkeitsklasse | U - Ultrapräzision |
| Positionserkennung | Nein |
