Rollenwagen CS RWD-045-SNH-C2-P-2 von Bosch Rexroth, Materialnummer R18214222X. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Konserviert.

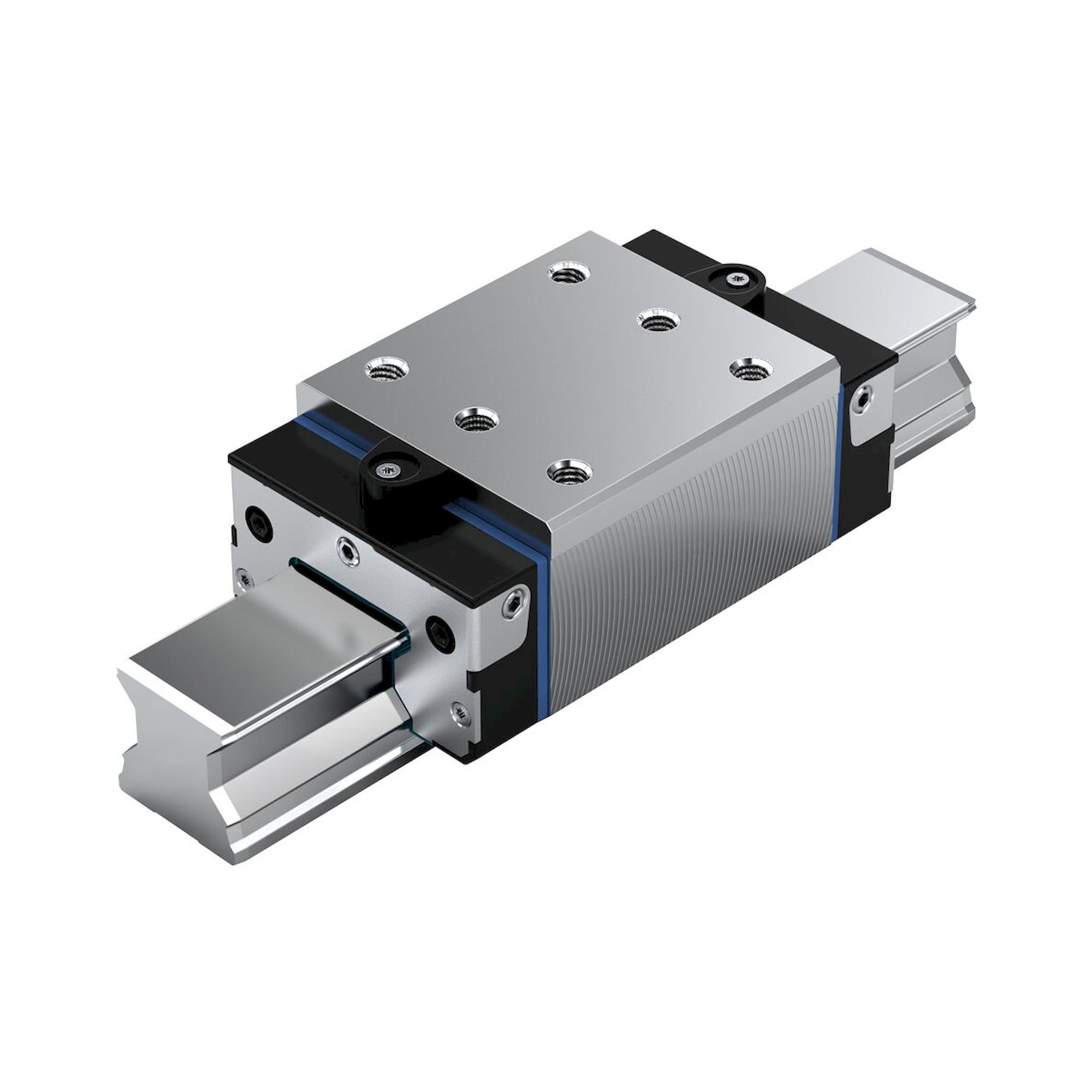

Bosch Rexroth R18214222X. Rollenwagen CS RWD-045-SNH-C2-P-2
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
331,71 € inkl. MwSt.
278,75 €
Artikel
BRR-R18214222X
Hersteller-Nr.
R18214222X
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R18214222X
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R18214222X
Rollenwagen CS RWD-045-SNH-C2-P-2 von Bosch Rexroth, Materialnummer R18214222X. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Konserviert. Die dynamische Tragzahl beträgt 106600 N. Das Gewicht liegt bei 3,35 kg.
Technische Daten
| Ausführung | Rollenschienenführungen |
|---|---|
| Bauform | SNH - Schmal Normal Hoch |
| Bauart | Rollenwagen Hochpräzision |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | P - Präzise |
| Schmierung | Konserviert |
| Breite Führungswagen | 86 mm |
| Länge Führungswagen | 147 mm |
| Höhe Führungswagen | 61 mm |
| Höhe Führungswagen mit Führungsschiene | 70 mm |
| Maximale Beschleunigung amax | 150 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,0004 ... 0,001 |
| Gewicht | 3,35 kg |
| Dynamische Tragzahl C50 | 131000 N |
| Dynamische Tragzahl C100 | 106600 N |
| Dynamisches Torsionstragmoment Mt50 | 3250 Nm |
| Dynamisches Torsionstragmoment Mt100 | 2640 Nm |
| Statisches Torsionstragmoment Mt0 | 5180 Nm |
| Dynamisches Längstragmoment ML50 | 2030 Nm |
| Dynamisches Längstragmoment ML100 | 1650 Nm |
| Statisches Längstragmoment ML0 | 3240 Nm |
| Teilung T Führungsschiene | 52,5 mm |
| Abmessung A | 86 mm |
| Abmessung A1 | 43 mm |
| Abmessung A2 | 45 mm |
| Abmessung A3 | 20,5 mm |
| Abmessung B | 147 mm |
| Abmessung B1 | 101,5 mm |
| Abmessung Durchmesser S5 | 14 |
| Abmessung E1 | 60 mm |
| Abmessung E2 | 60 mm |
| Abmessung E8 | 62,9 mm |
| Abmessung E9 | 26,7 mm |
| Abmessung H1 | 61 mm |
| Abmessung H2 mit Abdeckband | 39,1 mm |
| Abmessung H2 ohne Abdeckband | 38,8 mm |
| Abmessung K1 | 27,45 mm |
| Abmessung K2 | 30,35 mm |
| Abmessung N3 | 18 mm |
| Abmessung N5 | 18 mm |
| Abmessung N6 | 22,4 mm |
| Abmessung N6 Toleranz | ±0,5 mm |
| Abmessung S2 | M10 |
| Norm | DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R18214222X |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C2 |
| Genauigkeitsklasse | P - Präzision |
| Positionserkennung | Nein |
