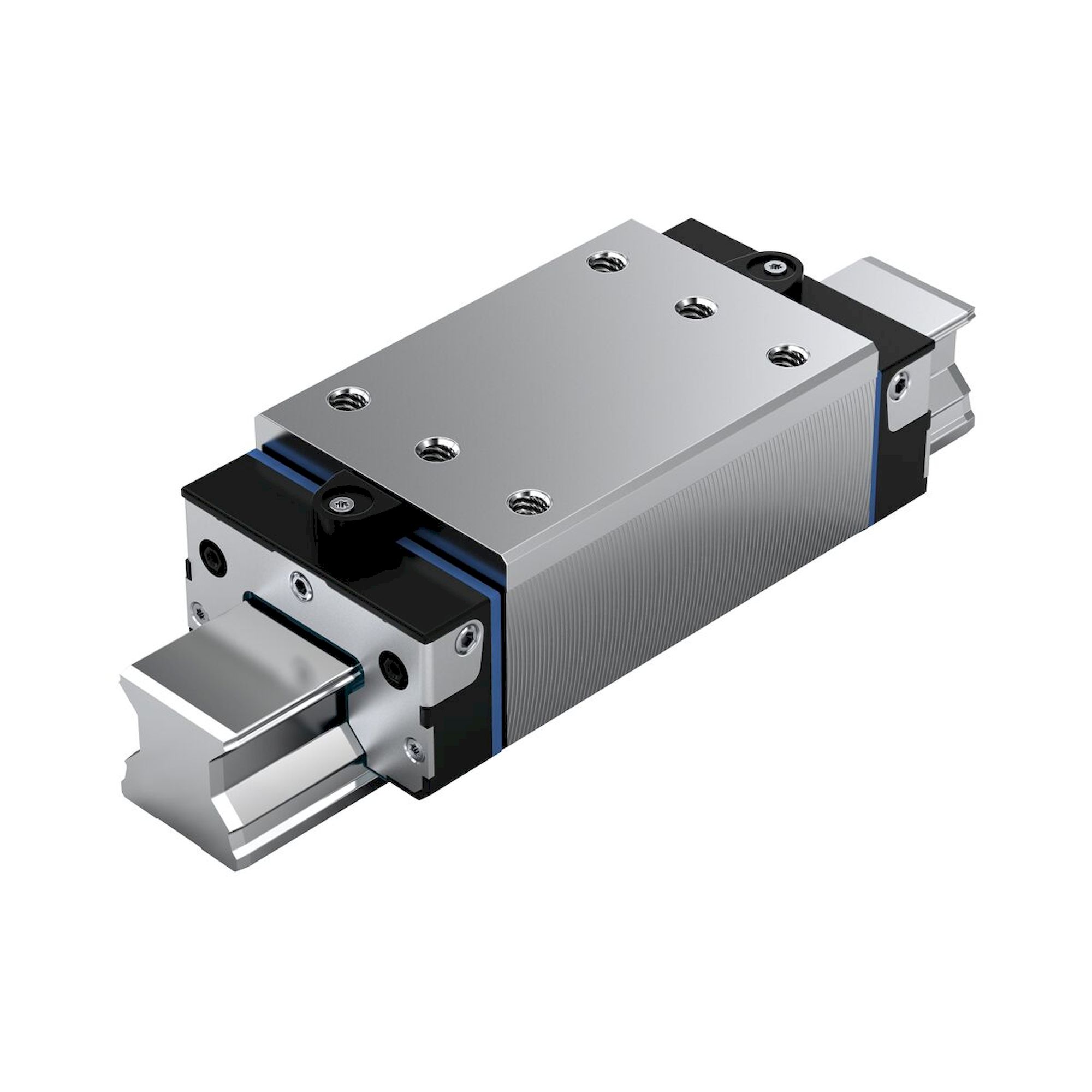

Bosch Rexroth R18242232X. Rollenwagen CS RWD-025-SLH-C2-H-2
Bosch Rexroth
✓ Originalprodukt Neuware Made in Germany
Rollenwagen CS RWD-025-SLH-C2-H-2 von Bosch Rexroth, Materialnummer R18242232X. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Konserviert.
Netto
zzgl. MwSt.
273,81 € inkl. 19 % MwSt., zzgl. Versand
230,09 €
Artikel
BRR-R18242232X
Hersteller-Nr.
R18242232X
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Rollenwagen CS RWD-025-SLH-C2-H-2 von Bosch Rexroth, Materialnummer R18242232X. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Konserviert. Die dynamische Tragzahl beträgt 33300 N. Das Gewicht liegt bei 0,8 kg.
Technische Daten
| Ausführung | Rollenschienenführungen |
|---|---|
| Bauform | SLH - Schmal Lang Hoch |
| Bauart | Rollenwagen Hochpräzision |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | H - Hochgenau |
| Schmierung | Konserviert |
| Breite Führungswagen | 48 mm |
| Länge Führungswagen | 115 mm |
| Höhe Führungswagen | 34 mm |
| Höhe Führungswagen mit Führungsschiene | 40 mm |
| Maximale Beschleunigung amax | 150 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,0004 ... 0,001 |
| Gewicht | 0,8 kg |
| Dynamische Tragzahl C50 | 41000 N |
| Dynamische Tragzahl C100 | 33300 N |
| Dynamisches Torsionstragmoment Mt50 | 530 Nm |
| Dynamisches Torsionstragmoment Mt100 | 432 Nm |
| Statisches Torsionstragmoment Mt0 | 990 Nm |
| Dynamisches Längstragmoment ML50 | 520 Nm |
| Dynamisches Längstragmoment ML100 | 420 Nm |
| Statisches Längstragmoment ML0 | 970 Nm |
| Teilung T Führungsschiene | 30 mm |
| Abmessung A | 48 mm |
| Abmessung A1 | 24 mm |
| Abmessung A2 | 23 mm |
| Abmessung A3 | 12 mm |
| Abmessung B | 115 mm |
| Abmessung B1 | 81,5 mm |
| Abmessung Durchmesser S5 | 7 |
| Abmessung E1 | 35 mm |
| Abmessung E2 | 50 mm |
| Abmessung E8 | 33,4 mm |
| Abmessung E9 | 12,3 mm |
| Abmessung H1 | 34 mm |
| Abmessung H2 mit Abdeckband | 23,6 mm |
| Abmessung H2 ohne Abdeckband | 23,4 mm |
| Abmessung K1 | 20,55 mm |
| Abmessung N3 | 8 mm |
| Abmessung N5 | 9,5 mm |
| Abmessung N6 | 14,3 mm |
| Abmessung N6 Toleranz | ±0,5 mm |
| Abmessung S2 | M6 |
| Abmessung S9 | M3 |
| Hersteller | Bosch Rexroth |
| Hersteller-Nr. | R18242232X |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Norm | DIN ISO 14728-1 |
| Vorspannung | C2 |
Downloads
Datenblatt
- Datenblatt (PDF)
- Rollenschienenführungen Rollenwagen, Rollenschienen, Zubehör (R999000353) DE
- Roller rail systems High Precision RSHP Roller runner blocks, roller guide rails, accessories (R999000354) EN
- Guidages à rouleaux sur rails de haute précision RSHP Guides à rouleaux, rails de guidage rouleaux (R999000355) FR
