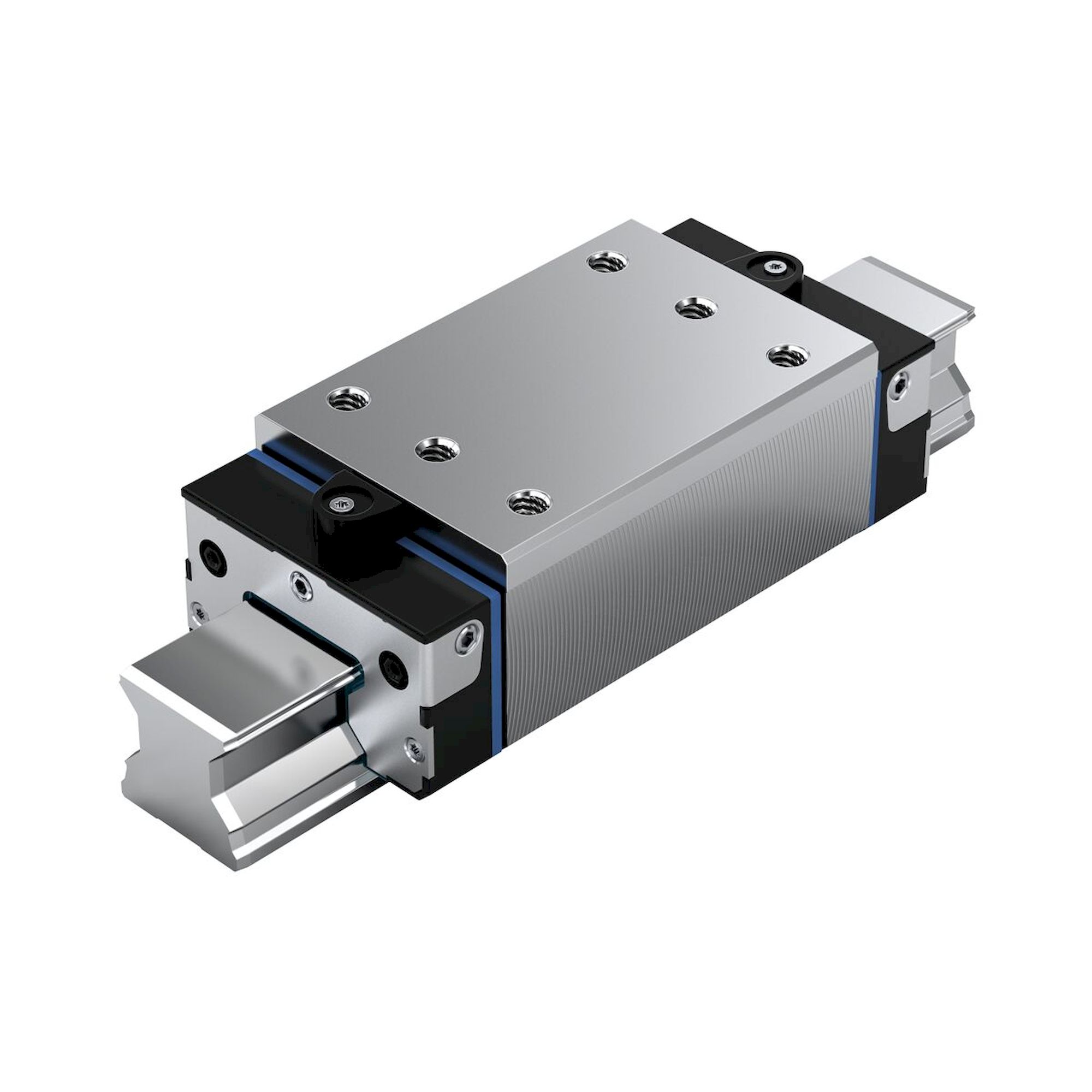

Bosch Rexroth R18243232X. Rollenwagen CS RWD-035-SLH-C2-H-2
Bosch Rexroth
✓ Originalprodukt Neuware Made in Germany
Rollenwagen CS RWD-035-SLH-C2-H-2 von Bosch Rexroth, Materialnummer R18243232X. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Konserviert.
Netto
zzgl. MwSt.
276,56 € inkl. 19 % MwSt., zzgl. Versand
232,40 €
Artikel
BRR-R18243232X
Hersteller-Nr.
R18243232X
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Rollenwagen CS RWD-035-SLH-C2-H-2 von Bosch Rexroth, Materialnummer R18243232X. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Konserviert. Die dynamische Tragzahl beträgt 74900 N. Das Gewicht liegt bei 2,24 kg.
Technische Daten
| Ausführung | Rollenschienenführungen |
|---|---|
| Bauform | SLH - Schmal Lang Hoch |
| Bauart | Rollenwagen Hochpräzision |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | H - Hochgenau |
| Schmierung | Konserviert |
| Breite Führungswagen | 70 mm |
| Länge Führungswagen | 142 mm |
| Höhe Führungswagen | 48 mm |
| Höhe Führungswagen mit Führungsschiene | 55 mm |
| Maximale Beschleunigung amax | 150 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,0004 ... 0,001 |
| Gewicht | 2,24 kg |
| Dynamische Tragzahl C50 | 92100 N |
| Dynamische Tragzahl C100 | 74900 N |
| Dynamisches Torsionstragmoment Mt50 | 1830 Nm |
| Dynamisches Torsionstragmoment Mt100 | 1490 Nm |
| Statisches Torsionstragmoment Mt0 | 3080 Nm |
| Dynamisches Längstragmoment ML50 | 1500 Nm |
| Dynamisches Längstragmoment ML100 | 1220 Nm |
| Statisches Längstragmoment ML0 | 2530 Nm |
| Teilung T Führungsschiene | 40 mm |
| Abmessung A | 70 mm |
| Abmessung A1 | 35 mm |
| Abmessung A2 | 34 mm |
| Abmessung A3 | 18 mm |
| Abmessung B | 142 mm |
| Abmessung B1 | 103,6 mm |
| Abmessung Durchmesser S5 | 9 |
| Abmessung E1 | 50 mm |
| Abmessung E2 | 72 mm |
| Abmessung E8 | 50,3 mm |
| Abmessung E9 | 20,1 mm |
| Abmessung H1 | 48 mm |
| Abmessung H2 mit Abdeckband | 31,1 mm |
| Abmessung H2 ohne Abdeckband | 30,8 mm |
| Abmessung K1 | 22,55 mm |
| Abmessung K2 | 24,4 mm |
| Abmessung N3 | 13 mm |
| Abmessung N5 | 14 mm |
| Abmessung N6 | 19,4 mm |
| Abmessung N6 Toleranz | ±0,5 mm |
| Abmessung S2 | M8 |
| Hersteller | Bosch Rexroth |
| Hersteller-Nr. | R18243232X |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Norm | DIN ISO 14728-1 |
| Vorspannung | C2 |
