Rollenwagen CS RWD-055-SLH-C3-U-2-AS von Bosch Rexroth, Materialnummer R18245392A. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse UP - Ultra Präzise, Vorspannungsklasse C3 - hohe Vorspannung und Schmierung Konserviert.

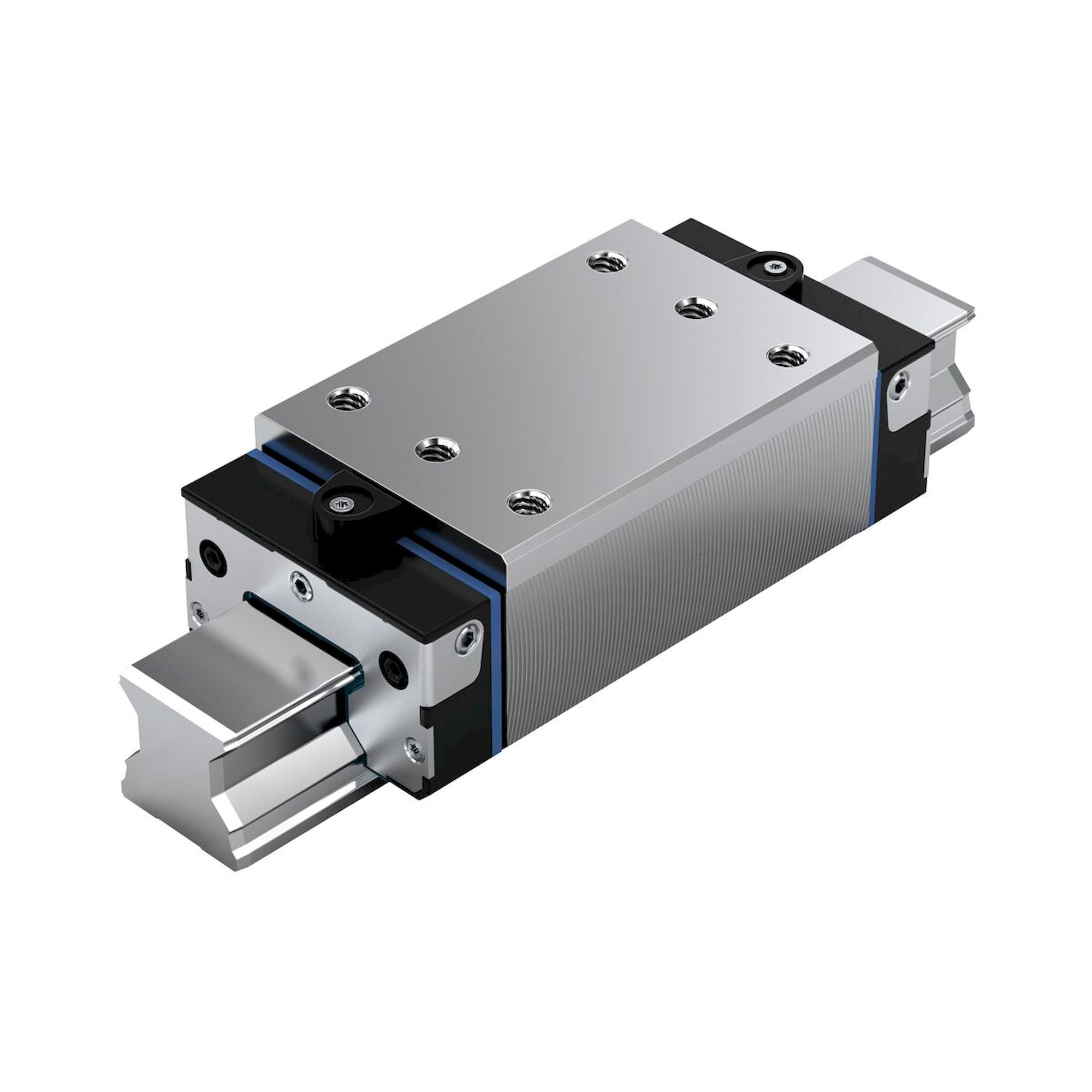

Bosch Rexroth R18245392A. Rollenwagen CS RWD-055-SLH-C3-U-2-AS
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
1.142,10 € inkl. MwSt.
959,75 €
Artikel
BRR-R18245392A
Hersteller-Nr.
R18245392A
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R18245392A
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R18245392A
Rollenwagen CS RWD-055-SLH-C3-U-2-AS von Bosch Rexroth, Materialnummer R18245392A. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse UP - Ultra Präzise, Vorspannungsklasse C3 - hohe Vorspannung und Schmierung Konserviert. Die dynamische Tragzahl beträgt 174000 N. Das Gewicht liegt bei 6,55 kg.
Technische Daten
| Ausführung | Rollenschienenführungen |
|---|---|
| Bauform | SLH - Schmal Lang Hoch |
| Bauart | Rollenwagen Hochpräzision |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C3 - hohe Vorspannung |
| Genauigkeitsklasse | UP - Ultra Präzise |
| Schmierung | Konserviert |
| Breite Führungswagen | 100 mm |
| Länge Führungswagen | 209,65 mm |
| Höhe Führungswagen | 68 mm |
| Höhe Führungswagen mit Führungsschiene | 80 mm |
| Maximale Beschleunigung amax | 150 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,0004 ... 0,001 |
| Gewicht | 6,55 kg |
| Dynamische Tragzahl C50 | 214000 N |
| Dynamische Tragzahl C100 | 174000 N |
| Dynamisches Torsionstragmoment Mt50 | 6270 Nm |
| Dynamisches Torsionstragmoment Mt100 | 5100 Nm |
| Statisches Torsionstragmoment Mt0 | 10990 Nm |
| Dynamisches Längstragmoment ML50 | 5440 Nm |
| Dynamisches Längstragmoment ML100 | 4420 Nm |
| Statisches Längstragmoment ML0 | 9520 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 100 mm |
| Abmessung A1 | 50 mm |
| Abmessung A2 | 53 mm |
| Abmessung A3 | 23,5 mm |
| Abmessung B | 209,65 mm |
| Abmessung B1 | 162,1 mm |
| Abmessung Durchmesser S5 | 16 |
| Abmessung E1 | 75 mm |
| Abmessung E2 | 95 mm |
| Abmessung E8 | 74,2 mm |
| Abmessung E9 | 28,85 mm |
| Abmessung H1 | 68 mm |
| Abmessung H2 mit Abdeckband | 47,85 mm |
| Abmessung H2 ohne Abdeckband | 47,55 mm |
| Abmessung K1 | 41,25 mm |
| Abmessung K2 | 44,4 mm |
| Abmessung N3 | 19 mm |
| Abmessung N5 | 19 mm |
| Abmessung N6 | 28,7 mm |
| Abmessung N6 Toleranz | ±0,5 mm |
| Abmessung S2 | M12 |
| Norm | DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R18245392A |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C3 - hohe Vorspannung |
| Genauigkeitsklasse | U - Ultrapräzision |
| Positionserkennung | Nein |
