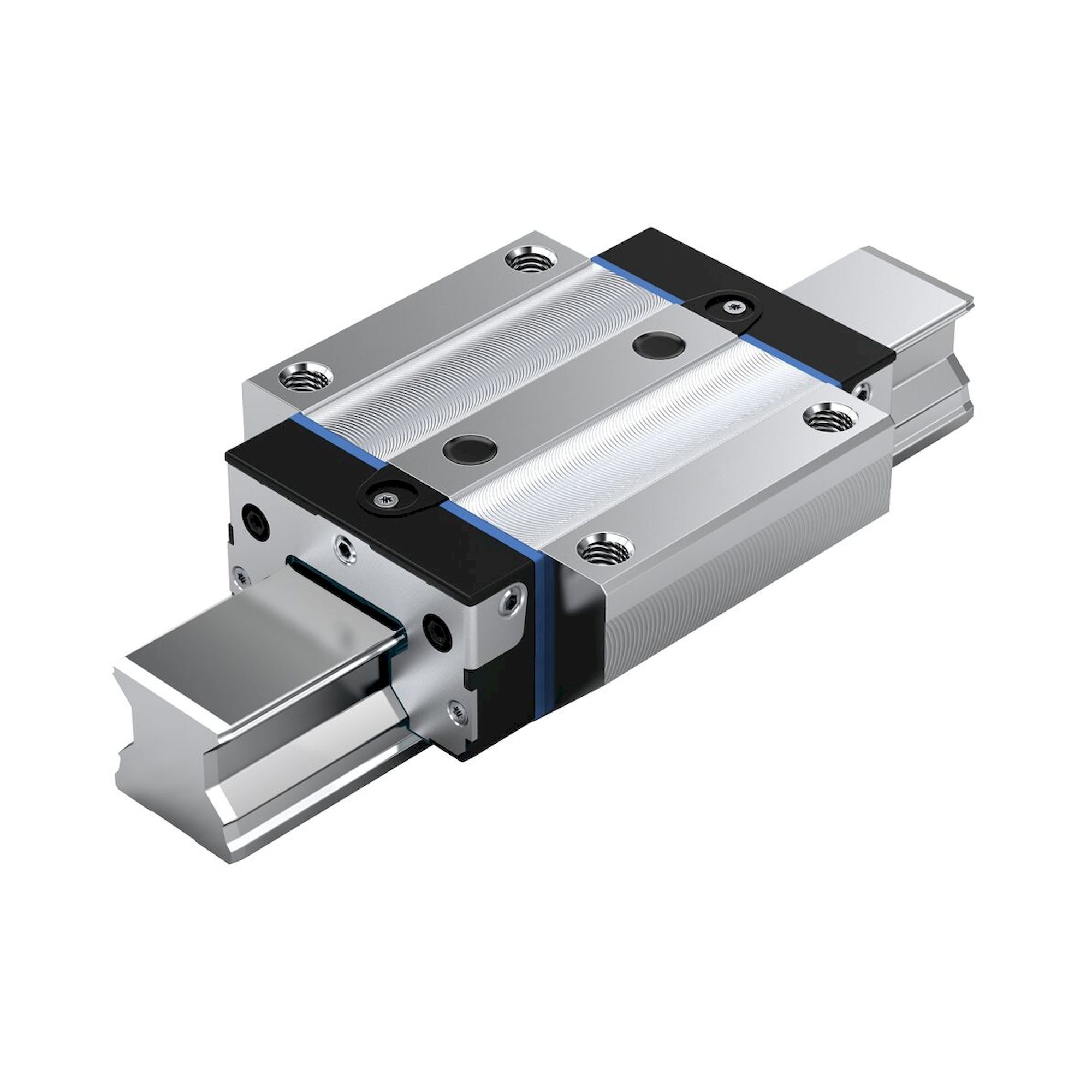

Bosch Rexroth R18512222X. Rollenwagen CS RWD-025-FNS-C2-P-2
Bosch Rexroth
✓ Originalprodukt Neuware Made in Germany
Rollenwagen CS RWD-025-FNS-C2-P-2 von Bosch Rexroth, Materialnummer R18512222X. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Konserviert.
Netto
zzgl. MwSt.
274,33 € inkl. 19 % MwSt., zzgl. Versand
230,53 €
Artikel
BRR-R18512222X
Hersteller-Nr.
R18512222X
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Rollenwagen CS RWD-025-FNS-C2-P-2 von Bosch Rexroth, Materialnummer R18512222X. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Konserviert. Die dynamische Tragzahl beträgt 26900 N. Das Gewicht liegt bei 0,73 kg.
Technische Daten
| Ausführung | Rollenschienenführungen |
|---|---|
| Bauform | FNS - Flansch Normal Standardhöhe |
| Bauart | Rollenwagen Hochpräzision |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | P - Präzise |
| Schmierung | Konserviert |
| Breite Führungswagen | 70 mm |
| Länge Führungswagen | 97 mm |
| Höhe Führungswagen | 30 mm |
| Höhe Führungswagen mit Führungsschiene | 36 mm |
| Maximale Beschleunigung amax | 150 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,0004 ... 0,001 |
| Gewicht | 0,73 kg |
| Dynamische Tragzahl C50 | 33100 N |
| Dynamische Tragzahl C100 | 26900 N |
| Dynamisches Torsionstragmoment Mt50 | 430 Nm |
| Dynamisches Torsionstragmoment Mt100 | 348 Nm |
| Statisches Torsionstragmoment Mt0 | 770 Nm |
| Dynamisches Längstragmoment ML50 | 320 Nm |
| Dynamisches Längstragmoment ML100 | 260 Nm |
| Statisches Längstragmoment ML0 | 580 Nm |
| Teilung T Führungsschiene | 30 mm |
| Abmessung A | 70 mm |
| Abmessung A1 | 35 mm |
| Abmessung A2 | 23 mm |
| Abmessung A3 | 23,5 mm |
| Abmessung B | 97 mm |
| Abmessung B1 | 63,5 mm |
| Abmessung Durchmesser S5 | 7 |
| Abmessung E1 | 57 mm |
| Abmessung E2 | 45 mm |
| Abmessung E3 | 40 mm |
| Abmessung E8 | 33,4 mm |
| Abmessung E9 | 8,3 mm |
| Abmessung H1 | 30 mm |
| Abmessung H2 mit Abdeckband | 23,6 mm |
| Abmessung H2 ohne Abdeckband | 23,4 mm |
| Abmessung K1 | 14,05 mm |
| Abmessung N1 | 9 mm |
| Abmessung N2 | 7,3 mm |
| Abmessung N6 | 14,3 mm |
| Abmessung N6 Toleranz | ±0,5 mm |
| Abmessung S1 Gewindedurchmesser | 6,7 mm |
| Hersteller | Bosch Rexroth |
| Hersteller-Nr. | R18512222X |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Norm | DIN ISO 14728-1 |
| Vorspannung | C2 |
