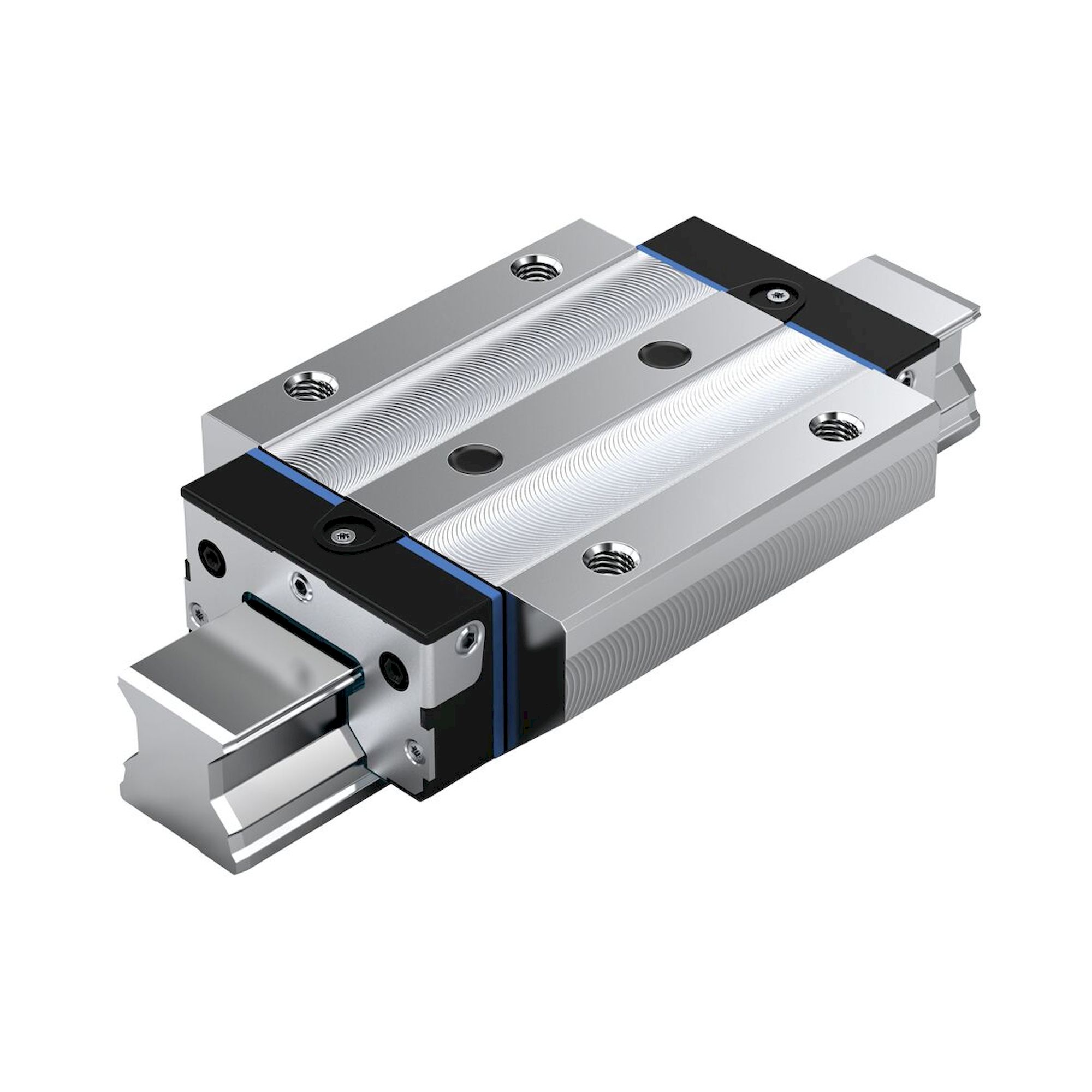

Rollenwagen RWD-035-FLS-C3-S-2-AS - Bosch Rexroth R18533312A
Bosch Rexroth
✓ Originalprodukt Neuware Made in Germany
Rollenwagen RWD-035-FLS-C3-S-2-AS von Bosch Rexroth, Materialnummer R18533312A. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse SP - Super Präzise, Vorspannungsklasse C3 - hohe Vorspannung und Schmierung Konserviert.
Netto
zzgl. MwSt.
711,62 € inkl. 19 % MwSt., zzgl. Versand
598,00 €
Artikel
BRR-R18533312A
Hersteller-Nr.
R18533312A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Rollenwagen RWD-035-FLS-C3-S-2-AS von Bosch Rexroth, Materialnummer R18533312A. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse SP - Super Präzise, Vorspannungsklasse C3 - hohe Vorspannung und Schmierung Konserviert. Die dynamische Tragzahl beträgt 74900 N. Das Gewicht liegt bei 2,4 kg.
Technische Daten
| Ausführung | Rollenschienenführungen |
|---|---|
| Bauform | FLS - Flansch Lang Standardhöhe |
| Bauart | Rollenwagen Hochpräzision |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C3 - hohe Vorspannung |
| Genauigkeitsklasse | SP - Super Präzise |
| Schmierung | Konserviert |
| Breite Führungswagen | 100 mm |
| Länge Führungswagen | 142 mm |
| Höhe Führungswagen | 41 mm |
| Höhe Führungswagen mit Führungsschiene | 48 mm |
| Maximale Beschleunigung amax | 150 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,0004 ... 0,001 |
| Gewicht | 2,4 kg |
| Dynamische Tragzahl C50 | 92100 N |
| Dynamische Tragzahl C100 | 74900 N |
| Dynamisches Torsionstragmoment Mt50 | 1830 Nm |
| Dynamisches Torsionstragmoment Mt100 | 1490 Nm |
| Statisches Torsionstragmoment Mt0 | 3080 Nm |
| Dynamisches Längstragmoment ML50 | 1500 Nm |
| Dynamisches Längstragmoment ML100 | 1220 Nm |
| Statisches Längstragmoment ML0 | 2530 Nm |
| Teilung T Führungsschiene | 40 mm |
| Abmessung A | 100 mm |
| Abmessung A1 | 50 mm |
| Abmessung A2 | 34 mm |
| Abmessung A3 | 33 mm |
| Abmessung B | 142 mm |
| Abmessung B1 | 103,6 mm |
| Abmessung Durchmesser S5 | 9 |
| Abmessung E1 | 82 mm |
| Abmessung E2 | 62 mm |
| Abmessung E3 | 52 mm |
| Abmessung E8 | 50,3 mm |
| Abmessung E9 | 13,1 mm |
| Abmessung H1 | 41 mm |
| Abmessung H2 mit Abdeckband | 31,1 mm |
| Abmessung H2 ohne Abdeckband | 30,8 mm |
| Abmessung K1 | 27,55 mm |
| Abmessung K2 | 29,4 mm |
| Abmessung N1 | 12 mm |
| Abmessung N2 | 11 mm |
| Abmessung N5 | 7 mm |
| Abmessung N6 | 19,4 mm |
| Hersteller | Bosch Rexroth |
| Hersteller-Nr. | R18533312A |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
