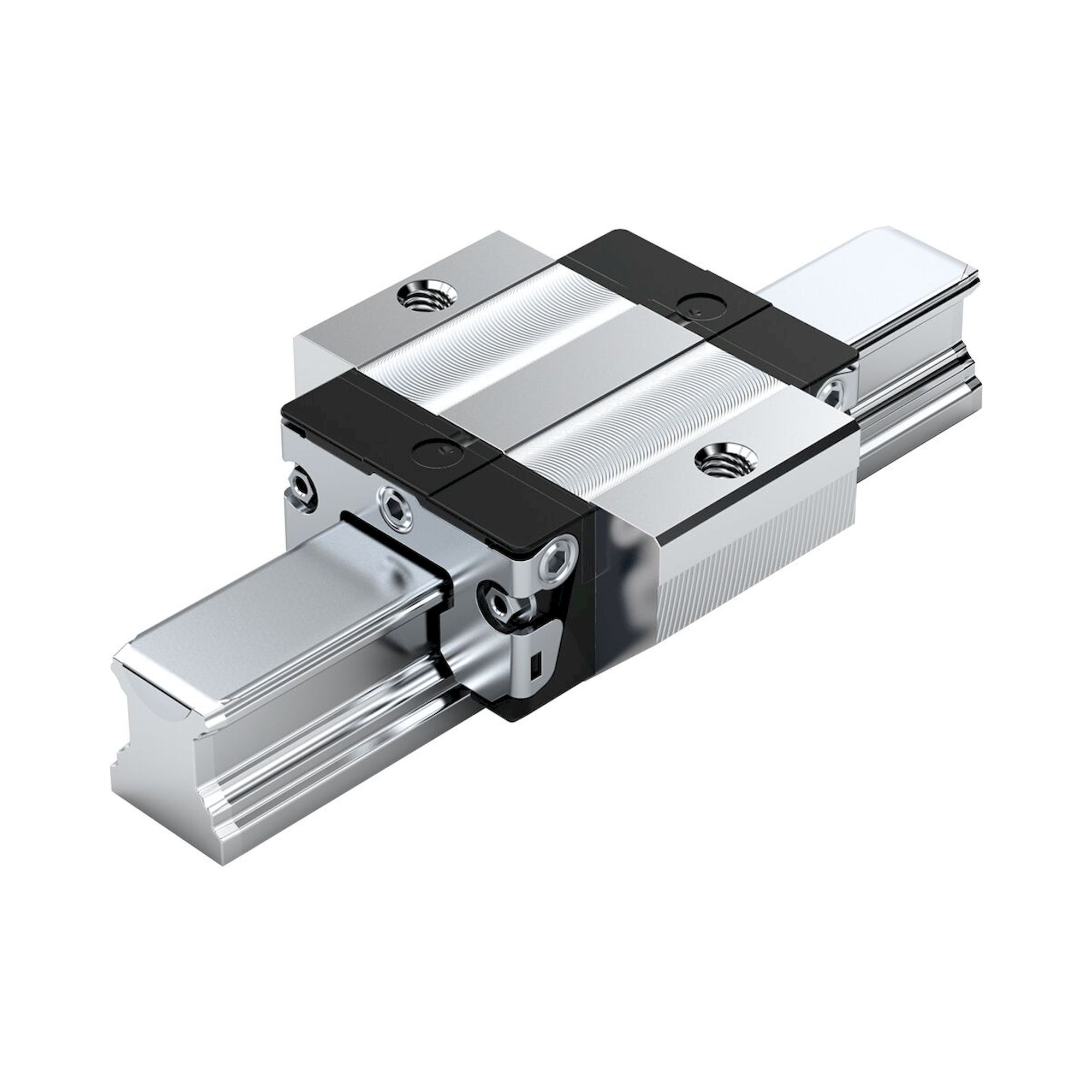

Kugelwagen KWD-020-FKS-C1-N-0 von Bosch Rexroth, Materialnummer R200081407. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Ohne Schmierung (trocken).
Kugelwagen KWD-020-FKS-C1-N-0 - Bosch Rexroth R200081407
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
139,41 € inkl. MwSt.
117,15 €
Artikel
BRR-R200081407
Hersteller-Nr.
R200081407
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R200081407
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R200081407
Kugelwagen KWD-020-FKS-C1-N-0 von Bosch Rexroth, Materialnummer R200081407. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Ohne Schmierung (trocken). Die dynamische Tragzahl beträgt 8200 N. Das Gewicht liegt bei 0,3 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | FKS - Flansch Kurz Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Korrosionsbeständiger Stahl (Resist NR II) |
| Vorspannungsklasse | C1 - Geringe Vorspannung |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Mit Kugelkette |
| Schmierung | Ohne Schmierung (trocken) |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 63 mm |
| Länge Führungswagen | 57,3 mm |
| Höhe Führungswagen | 25,35 mm |
| Höhe Führungswagen mit Führungsschiene | 30 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | 0 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,3 kg |
| Dynamische Tragzahl C50 | 10300 N |
| Dynamische Tragzahl C100 | 8200 N |
| Dynamisches Torsionstragmoment Mt50 | 160 Nm |
| Dynamisches Torsionstragmoment Mt100 | 125 Nm |
| Statisches Torsionstragmoment Mt0 | 115 Nm |
| Dynamisches Längstragmoment ML50 | 57 Nm |
| Dynamisches Längstragmoment ML100 | 45 Nm |
| Statisches Längstragmoment ML0 | 40 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 63 mm |
| Abmessung A1 | 31,5 mm |
| Abmessung A2 | 20 mm |
| Abmessung A3 | 21,5 mm |
| Abmessung B | 57,3 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 31,9 mm |
| Abmessung E1 | 53 mm |
| Abmessung E8 | 32,5 mm |
| Abmessung E9 | 7,3 mm |
| Abmessung H1 | 25,35 mm |
| Abmessung H2 mit Abdeckband | 20,75 mm |
| Abmessung H2 ohne Abdeckband | 20,55 mm |
| Abmessung K1 | 22,95 mm |
| Abmessung K2 | 22,95 mm |
| Abmessung K3 | 3,35 mm |
| Abmessung K4 | 3,35 mm |
| Abmessung N1 | 7,7 mm |
| Abmessung N6 | 13,2 mm |
| Hersteller-Nr. | R200081407 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
