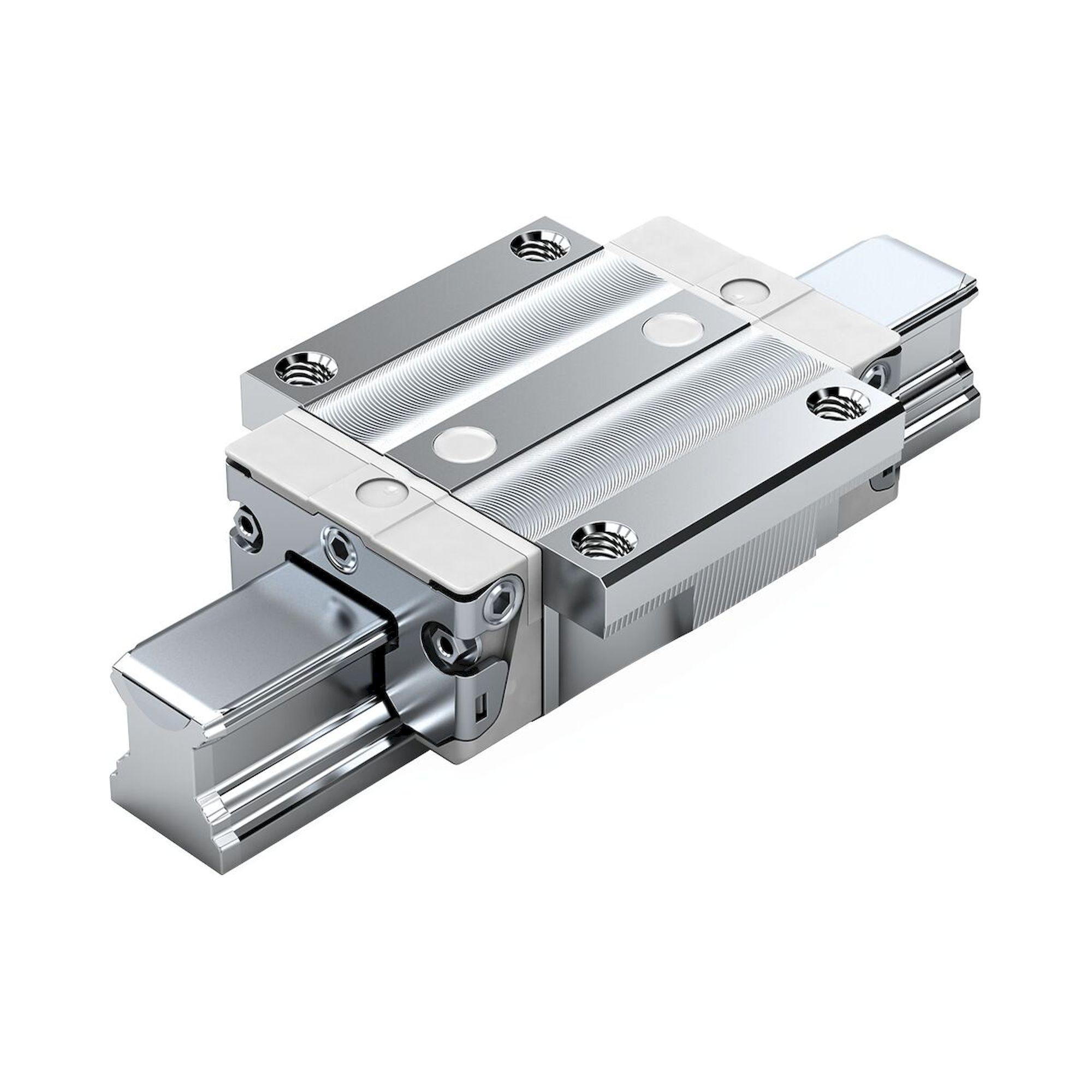

Bosch Rexroth R200119314. Kugelwagen NRFG KWD-015-FNS-C0-H-0

Der hochpräzise Kugelwagen aus Resist NR ist geeignet für den Einsatz in der Verpackungsindustrie und in Teilbereichen der Lebensmitteldindustrie. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 15
Bauform FNS: Breite = Flansch, Länge = Normal, Höhe = Standard
Führungswagenwagenköper und alle Stahlteile aus korrosionsbeständigem Stahl nach DIN 10088
Vorspannklasse C0: Vorspannungsfrei
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Ohne Konservierung
Ohne Erstbefettung
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 58,2 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.

• Alle Metallteile aus korrosionsbeständigem Stahl gefertigt
• Alle Kunststoffteile aus zertifizierten Werkstoffen
• Beste Dynamikwerte
• Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
• Passend für alle Kugelschienen SNS
• Langzeitschmierung über mehrere Jahre möglich
• Allseitig Schmieranschlüsse mit Metallgewinde
• Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse
• Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
• Stirnseitige Befestigungsgewinde für alle Anbauteile
• Hohe Steifigkeit in allen Belastungsrichtungen – daher auch als Einzelwagen nutzbar
• Integrierte Komplettabdichtung
• Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
• Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln
• Aufbauten am Kugelwagen von oben und unten verschraubbar
• Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens

Produkteigenschaften
Ausführung	Kugelschienenführung
Nenngröße [mm]	15
Bauform	FNS - Flansch Normal Standardhöhe
Bauart	Kugelwagen NRFG
Werkstoff Profilschienführungen	Korrosionsbeständiger Stahl (Resist NR II)
Vorspannungsklasse	C0 - ohne Vorspannung (Spiel)
Genauigkeitsklasse	H - Hochgenau
Dichtung	SS - Standarddichtung
Kugelkette	Ohne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von Fluchtungsfehlern	Ohne Selbsteinstellung
Breite Führungswagen [mm]	47
Länge Führungswagen [mm]	58.2
Höhe Führungswagen [mm]	19.9
Höhe Führungswagen mit Führungsschiene [mm]	24
Schmierung	Ohne Schmierung (trocken)
Maximale Beschleunigung amax [m/s²]	500
Hinweis maximale Beschleunigung amax	Wenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]	5
Gewicht [kg]	0.2
Dynamische Tragzahl C50 [N]	6430
Hinweis dynamische Tragzahl C50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]	5100
Hinweis dynamische Tragzahl C100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]	9300
Dynamisches Torsionstragmoment Mt50 [Nm]	79
Hinweis dynamisches Torsionstragmoment Mt50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]	63
Hinweis dynamisches Torsionstragmoment Mt100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]	90
Dynamisches Längstragmoment ML50 [Nm]	43
Hinweis dynamisches Längstragmoment ML50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]	34
Hinweis dynamisches Längstragmoment ML100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]	49
Teilung T Führungsschiene [mm]	60
Abmessung A (Profilschienenführungen) [mm]	47
Abmessung A1 (Profilschienenführungen) [mm]	23.5
Abmessung A2 (Profilschienensysteme) [mm]	15
Abmessung A3 (Profilschienensysteme) [mm]	16
Abmessung B (Profilschienenführungen) [mm]	58.2
Abmessung B1 [mm]	39.2
Abmessung E1 [mm]	38
Abmessung E2 (Profilschienenführungen) [mm]	30
Abmessung E3 (Profilschienenführungen) [mm]	26
Abmessung E8 (Profilschienenführungen) [mm]	24.55
Abmessung E9 (Profilschienenführungen) [mm]	6.7
Abmessung H [mm]	24
Abmessung H1 (Profilschienenführungen) [mm]	19.9
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]	16.3
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]	16.2
Abmessung K1 (Profilschienenführungen) [mm]	8
Abmessung K2 (Profilschienenführungen) [mm]	9.6
Abmessung K3 (Profilschienenführungen) [mm]	3.2
Abmessung K4 (Profilschienenführungen) [mm]	3.2
Abmessung N1 (Profilschienenführungen) [mm]	5.2
Abmessung N2 (Profilschienenführungen) [mm]	4.4
Abmessung N6 (Profilschienenführungen) [mm]	10.3
Abmessung N6 Toleranz (Profilschienenführungen) [mm]	±0.5
Abmessung S1 (Profilschienenführungen) [mm]	4.3
Abmessung S2 (Profilschienenführungen)	M5
Abmessung S5 (Profilschienenführung) [mm]	4.5
Abmessung S9	M2,5x3.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)	M2,5
Abmessung S9 Steigung [mm]	3.5
Abmessung T1 min [mm]	12
Abmessung V1 [mm]	5
Höhe Führungsschiene H2 mit Abdeckband [mm]	16.3
