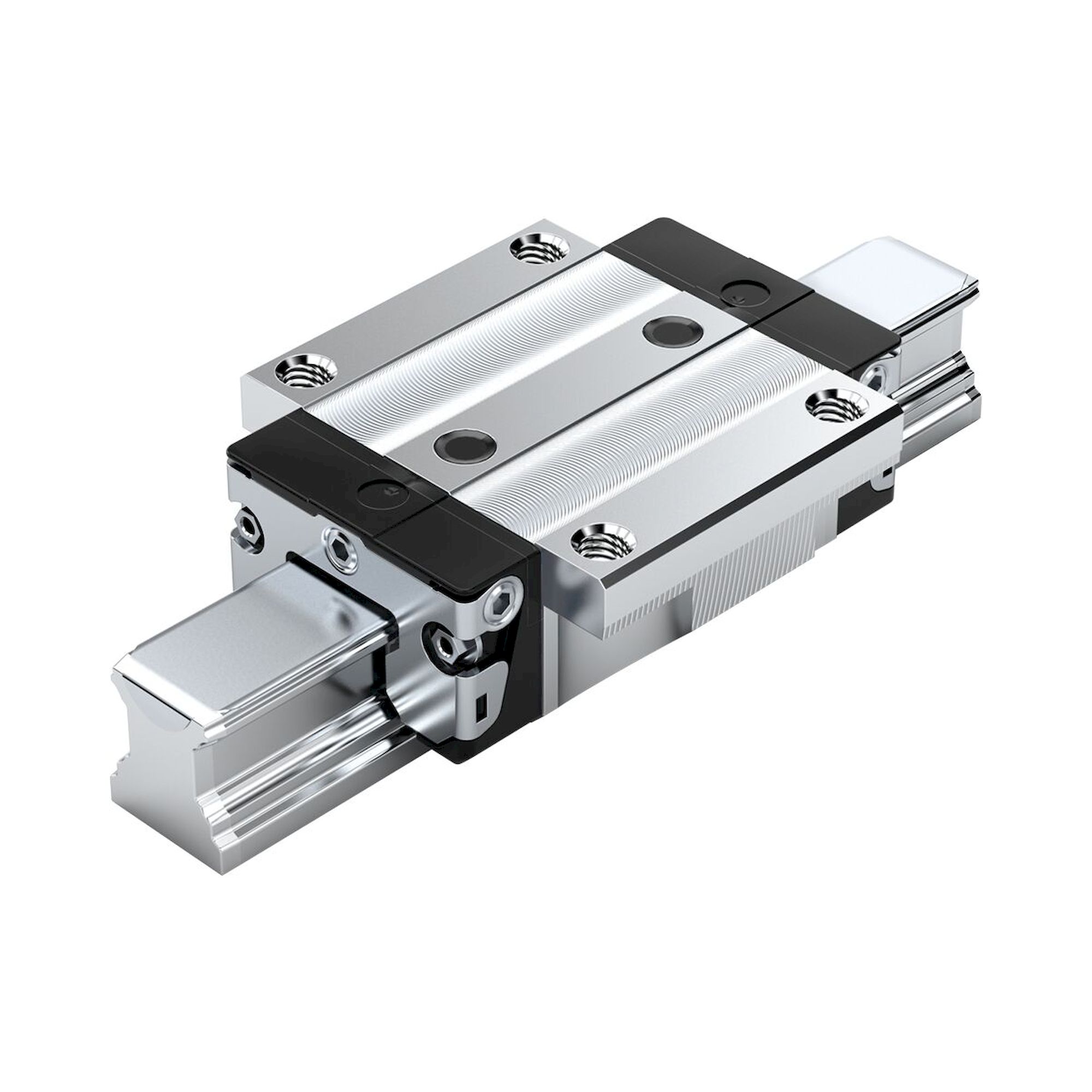

Kugelwagen KWD-015-FNS-C0-N-0 von Bosch Rexroth, Materialnummer R200119407. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C0 - ohne Vorspannung (Spiel) und Schmierung Ohne Schmierung (trocken).
Kugelwagen KWD-015-FNS-C0-N-0 - Bosch Rexroth R200119407
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
148,40 € inkl. MwSt.
124,71 €
Artikel
BRR-R200119407
Hersteller-Nr.
R200119407
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R200119407
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R200119407
Kugelwagen KWD-015-FNS-C0-N-0 von Bosch Rexroth, Materialnummer R200119407. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C0 - ohne Vorspannung (Spiel) und Schmierung Ohne Schmierung (trocken). Die dynamische Tragzahl beträgt 4700 N. Das Gewicht liegt bei 0,2 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | FNS - Flansch Normal Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Korrosionsbeständiger Stahl (Resist NR II) |
| Vorspannungsklasse | C0 - ohne Vorspannung (Spiel) |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Mit Kugelkette |
| Schmierung | Ohne Schmierung (trocken) |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 47 mm |
| Länge Führungswagen | 58,2 mm |
| Höhe Führungswagen | 19,9 mm |
| Höhe Führungswagen mit Führungsschiene | 24 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | 0 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,2 kg |
| Dynamische Tragzahl C50 | 5920 N |
| Dynamische Tragzahl C100 | 4700 N |
| Dynamisches Torsionstragmoment Mt50 | 73 Nm |
| Dynamisches Torsionstragmoment Mt100 | 58 Nm |
| Statisches Torsionstragmoment Mt0 | 81 Nm |
| Dynamisches Längstragmoment ML50 | 39 Nm |
| Dynamisches Längstragmoment ML100 | 31 Nm |
| Statisches Längstragmoment ML0 | 44 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 47 mm |
| Abmessung A1 | 23,5 mm |
| Abmessung A2 | 15 mm |
| Abmessung A3 | 16 mm |
| Abmessung B | 58,2 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 39,2 mm |
| Abmessung E1 | 38 mm |
| Abmessung E2 | 30 mm |
| Abmessung E3 | 26 mm |
| Abmessung E8 | 24,55 mm |
| Abmessung E9 | 6,7 mm |
| Abmessung H1 | 19,9 mm |
| Abmessung H2 mit Abdeckband | 16,3 mm |
| Abmessung H2 ohne Abdeckband | 16,2 mm |
| Abmessung K1 | 8 mm |
| Abmessung K2 | 9,6 mm |
| Abmessung K3 | 3,2 mm |
| Abmessung K4 | 3,2 mm |
| Hersteller-Nr. | R200119407 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
