Kugelwagen NRII KWD-035-FNS-C1-N-0 von Bosch Rexroth, Materialnummer R200131404. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Ohne Schmierung (trocken).

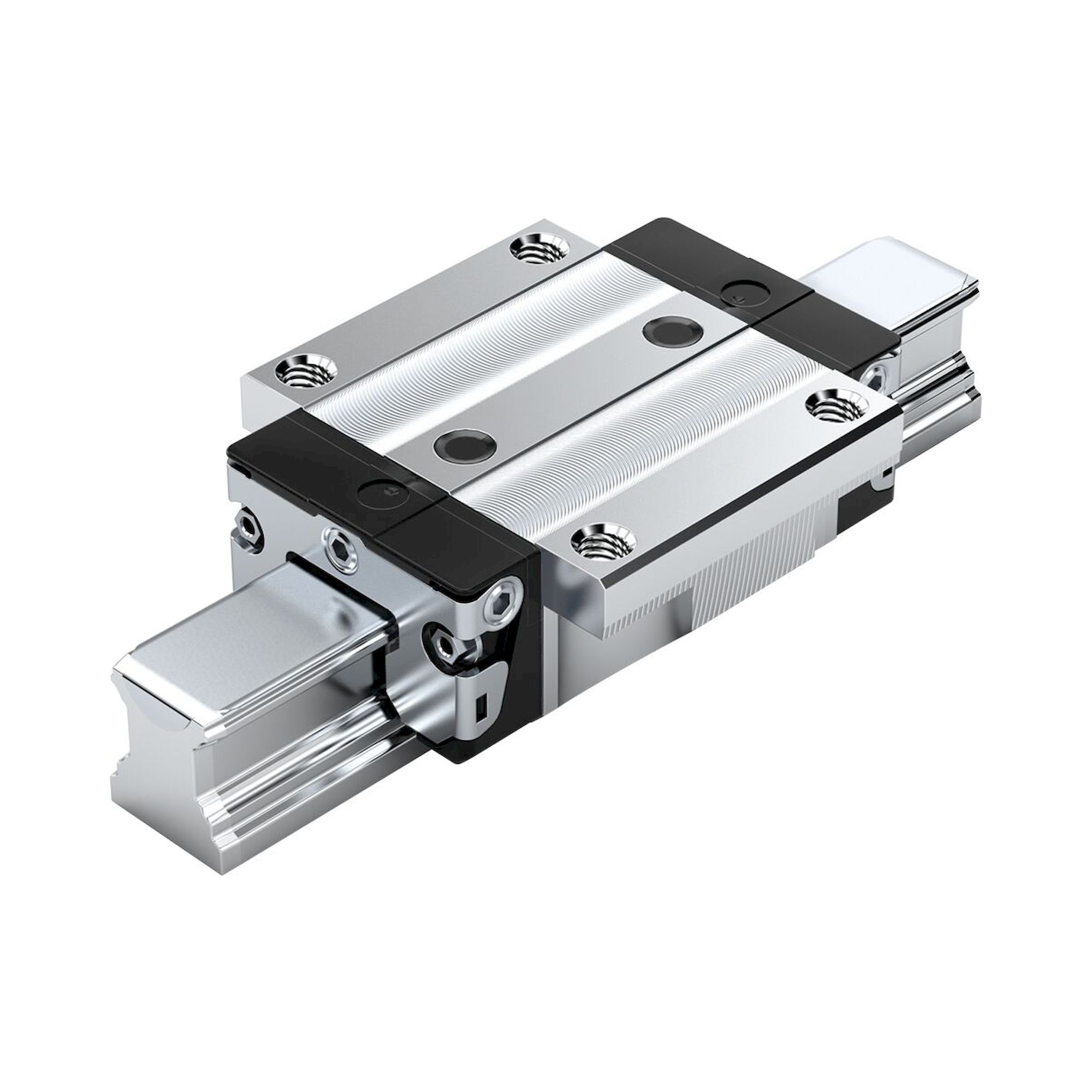

Bosch Rexroth R200131404. Kugelwagen NRII KWD-035-FNS-C1-N-0
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
229,91 € inkl. MwSt.
193,20 €
Artikel
BRR-R200131404
Hersteller-Nr.
R200131404
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R200131404
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R200131404
Kugelwagen NRII KWD-035-FNS-C1-N-0 von Bosch Rexroth, Materialnummer R200131404. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Ohne Schmierung (trocken). Die dynamische Tragzahl beträgt 27600 N. Das Gewicht liegt bei 1,65 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | FNS - Flansch Normal Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Korrosionsbeständiger Stahl (Resist NR II) |
| Vorspannungsklasse | C1 - Geringe Vorspannung |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Ohne Schmierung (trocken) |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 100 mm |
| Länge Führungswagen | 110,5 mm |
| Höhe Führungswagen | 40,4 mm |
| Höhe Führungswagen mit Führungsschiene | 48 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 1,65 kg |
| Dynamische Tragzahl C50 | 34800 N |
| Dynamische Tragzahl C100 | 27600 N |
| Dynamisches Torsionstragmoment Mt50 | 960 Nm |
| Dynamisches Torsionstragmoment Mt100 | 760 Nm |
| Statisches Torsionstragmoment Mt0 | 805 Nm |
| Dynamisches Längstragmoment ML50 | 470 Nm |
| Dynamisches Längstragmoment ML100 | 375 Nm |
| Statisches Längstragmoment ML0 | 390 Nm |
| Teilung T Führungsschiene | 80 mm |
| Abmessung A | 100 mm |
| Abmessung A1 | 50 mm |
| Abmessung A2 | 34 mm |
| Abmessung A3 | 33 mm |
| Abmessung B | 110,5 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 77 mm |
| Abmessung E1 | 82 mm |
| Abmessung E2 | 62 mm |
| Abmessung E3 | 52 mm |
| Abmessung E8 | 58 mm |
| Abmessung E9 | 17,35 mm |
| Abmessung H1 | 40,4 mm |
| Abmessung H2 mit Abdeckband | 32,15 mm |
| Abmessung H2 ohne Abdeckband | 31,85 mm |
| Abmessung K1 | 14,5 mm |
| Abmessung K2 | 16 mm |
| Abmessung K3 | 6,9 mm |
| Abmessung K4 | 6,9 mm |
| Norm | DIN EN 10088, DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R200131404 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C1 |
| Genauigkeitsklasse | N - Normal |
| Positionserkennung | Nein |
