Kugelwagen HS KWD-045-FNS-C2-P-1 von Bosch Rexroth, Materialnummer R200142290. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert.

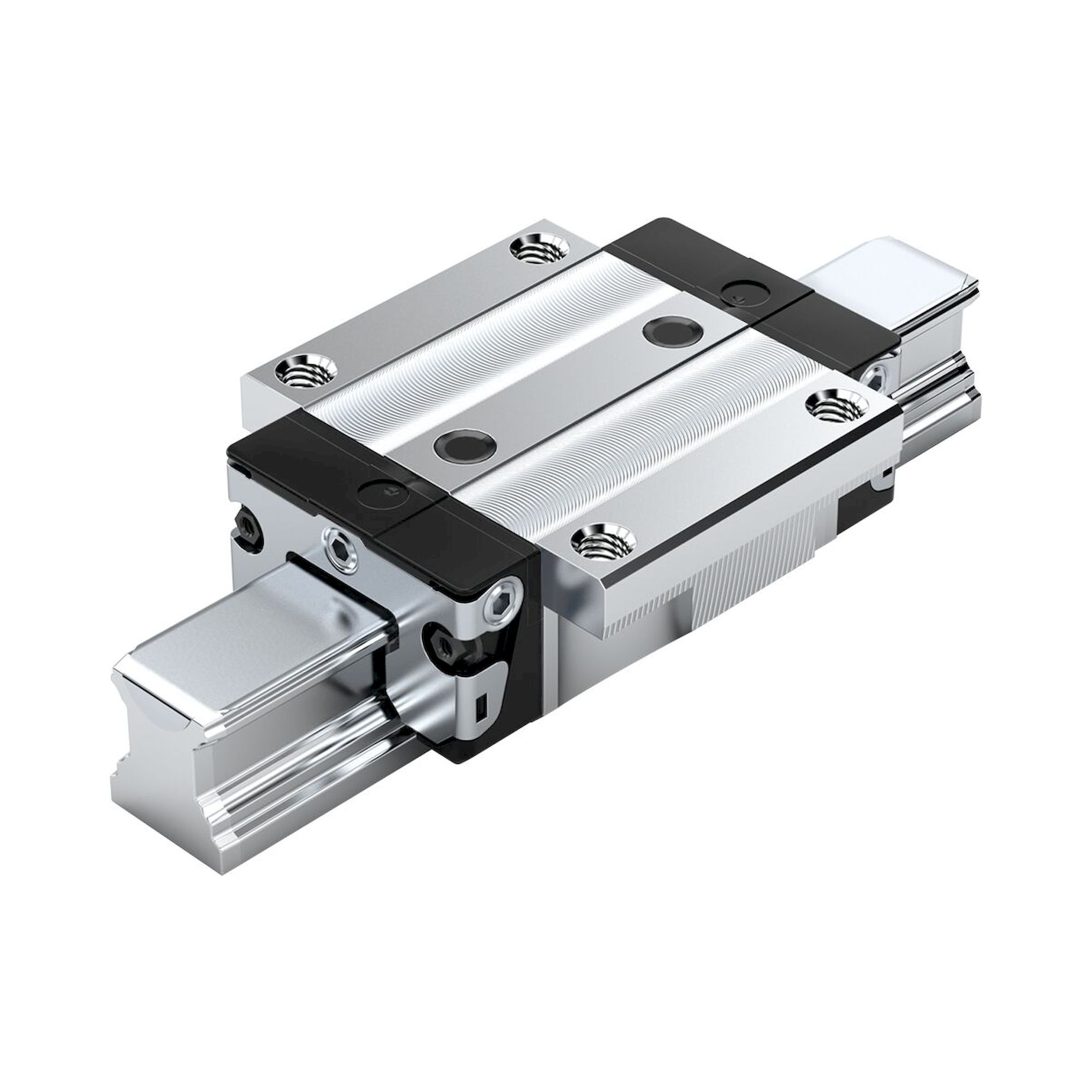

Bosch Rexroth R200142290. Kugelwagen HS KWD-045-FNS-C2-P-1
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
1.401,43 € inkl. MwSt.
1.177,67 €
Artikel
BRR-R200142290
Hersteller-Nr.
R200142290
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R200142290
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R200142290
Kugelwagen HS KWD-045-FNS-C2-P-1 von Bosch Rexroth, Materialnummer R200142290. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 60300 N. Das Gewicht liegt bei 2,85 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | FNS - Flansch Normal Standardhöhe |
| Bauart | Kugelwagen Hochgeschwindigkeit |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | P - Präzise |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 120 mm |
| Länge Führungswagen | 137,5 mm |
| Höhe Führungswagen | 50,3 mm |
| Höhe Führungswagen mit Führungsschiene | 60 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 2,85 kg |
| Dynamische Tragzahl C50 | 76000 N |
| Dynamische Tragzahl C100 | 60300 N |
| Dynamisches Torsionstragmoment Mt50 | 2050 Nm |
| Dynamisches Torsionstragmoment Mt100 | 1630 Nm |
| Statisches Torsionstragmoment Mt0 | 2490 Nm |
| Dynamisches Längstragmoment ML50 | 1350 Nm |
| Dynamisches Längstragmoment ML100 | 1070 Nm |
| Statisches Längstragmoment ML0 | 1640 Nm |
| Teilung T Führungsschiene | 105 mm |
| Abmessung A | 120 mm |
| Abmessung A1 | 60 mm |
| Abmessung A2 | 45 mm |
| Abmessung A3 | 37,5 mm |
| Abmessung B | 137,5 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 97 mm |
| Abmessung E1 | 100 mm |
| Abmessung E2 | 80 mm |
| Abmessung E3 | 60 mm |
| Abmessung E8 | 69,8 mm |
| Abmessung E9 | 20,9 mm |
| Abmessung H1 | 50,3 mm |
| Abmessung H2 mit Abdeckband | 40,15 mm |
| Abmessung H2 ohne Abdeckband | 39,85 mm |
| Abmessung K1 | 17,3 mm |
| Abmessung K2 | 19,3 mm |
| Abmessung K3 | 8,2 mm |
| Abmessung K4 | 8,2 mm |
| Norm | DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R200142290 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C2 |
| Genauigkeitsklasse | P - Präzision |
