Kugelwagen HS KWD-030-FNS-C2-P-1 von Bosch Rexroth, Materialnummer R200172290. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert.

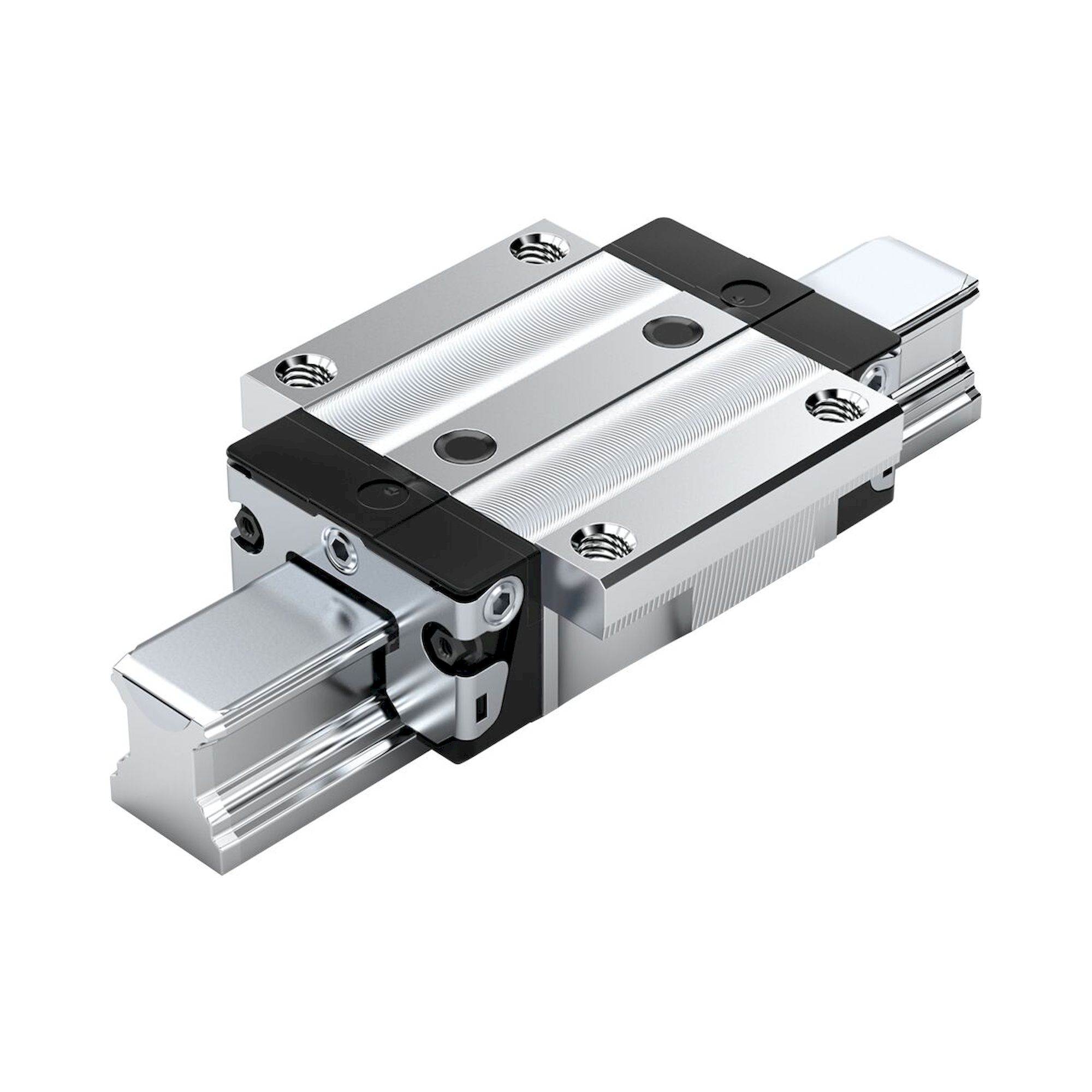

Bosch Rexroth R200172290. Kugelwagen HS KWD-030-FNS-C2-P-1
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
572,43 € inkl. MwSt.
481,03 €
Artikel
BRR-R200172290
Hersteller-Nr.
R200172290
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R200172290
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R200172290
Kugelwagen HS KWD-030-FNS-C2-P-1 von Bosch Rexroth, Materialnummer R200172290. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 25500 N. Das Gewicht liegt bei 1,05 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | FNS - Flansch Normal Standardhöhe |
| Bauart | Kugelwagen Hochgeschwindigkeit |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | P - Präzise |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 90 mm |
| Länge Führungswagen | 97,7 mm |
| Höhe Führungswagen | 35,35 mm |
| Höhe Führungswagen mit Führungsschiene | 42 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 1,05 kg |
| Dynamische Tragzahl C50 | 32100 N |
| Dynamische Tragzahl C100 | 25500 N |
| Dynamisches Torsionstragmoment Mt50 | 550 Nm |
| Dynamisches Torsionstragmoment Mt100 | 440 Nm |
| Statisches Torsionstragmoment Mt0 | 580 Nm |
| Dynamisches Längstragmoment ML50 | 390 Nm |
| Dynamisches Längstragmoment ML100 | 310 Nm |
| Statisches Längstragmoment ML0 | 400 Nm |
| Teilung T Führungsschiene | 80 mm |
| Abmessung A | 90 mm |
| Abmessung A1 | 45 mm |
| Abmessung A2 | 28 mm |
| Abmessung A3 | 31 mm |
| Abmessung B | 97,7 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 67,4 mm |
| Abmessung E1 | 72 mm |
| Abmessung E2 | 52 mm |
| Abmessung E3 | 44 mm |
| Abmessung E8 | 48,4 mm |
| Abmessung E9 | 14,6 mm |
| Abmessung H1 | 35,35 mm |
| Abmessung H2 mit Abdeckband | 28,55 mm |
| Abmessung H2 ohne Abdeckband | 28,35 mm |
| Abmessung K1 | 14 mm |
| Abmessung K2 | 15,7 mm |
| Abmessung K3 | 6,05 mm |
| Abmessung K4 | 6,05 mm |
| Norm | DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R200172290 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C2 |
| Genauigkeitsklasse | P - Präzision |
