Kugelwagen KWD-025-SNS-C0-N-0 von Bosch Rexroth, Materialnummer R201129406. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C0 - ohne Vorspannung (Spiel) und Schmierung Ohne Schmierung (trocken).

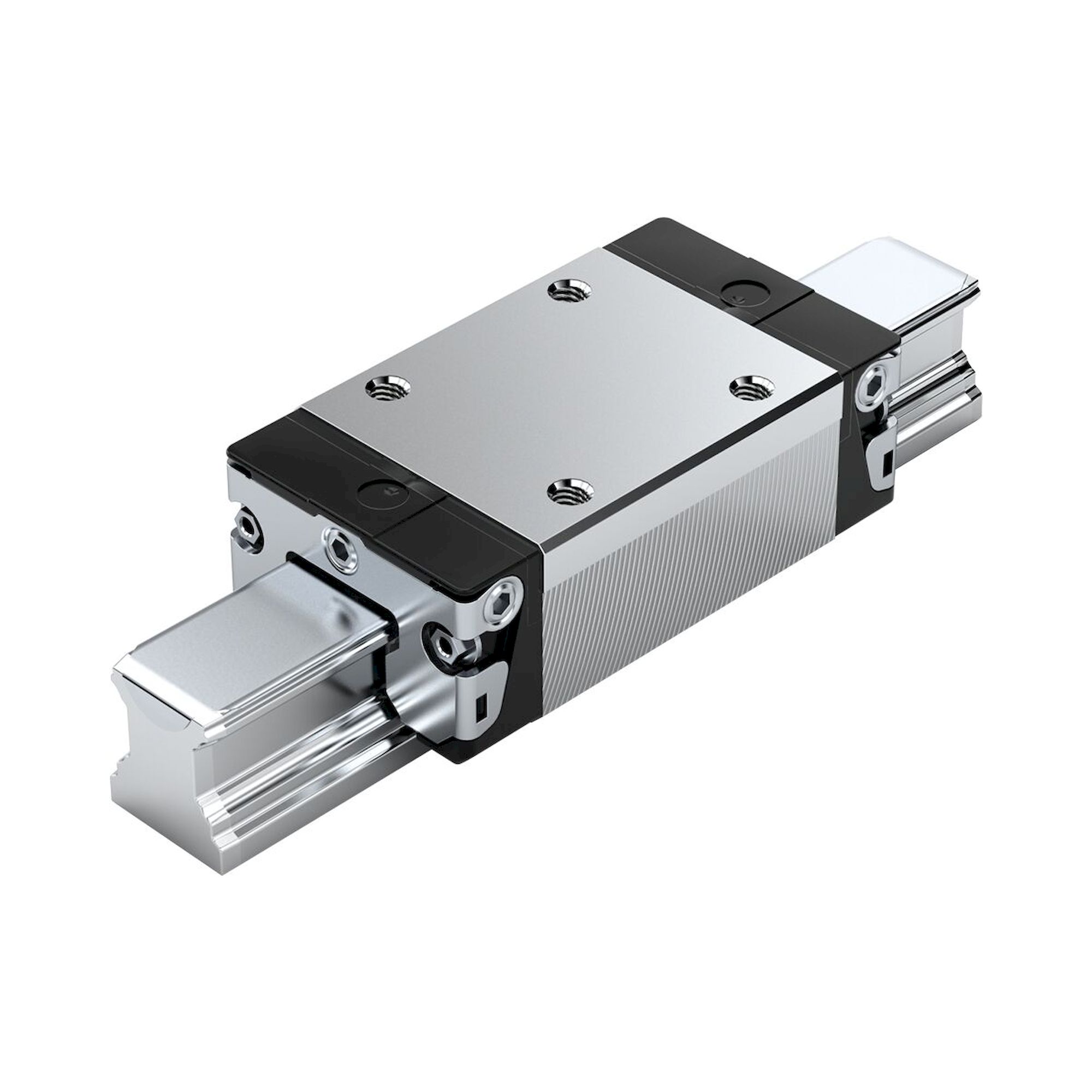

Kugelwagen KWD-025-SNS-C0-N-0 - Bosch Rexroth R201129406
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
188,19 € inkl. MwSt.
158,14 €
Artikel
BRR-R201129406
Hersteller-Nr.
R201129406
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R201129406
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R201129406
Kugelwagen KWD-025-SNS-C0-N-0 von Bosch Rexroth, Materialnummer R201129406. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C0 - ohne Vorspannung (Spiel) und Schmierung Ohne Schmierung (trocken). Die dynamische Tragzahl beträgt 14000 N. Das Gewicht liegt bei 0,5 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SNS - Schmal Normal Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Korrosionsbeständiger Stahl (Resist NR II) |
| Vorspannungsklasse | C0 - ohne Vorspannung (Spiel) |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Mit Kugelkette |
| Schmierung | Ohne Schmierung (trocken) |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 48 mm |
| Länge Führungswagen | 86,2 mm |
| Höhe Führungswagen | 29,9 mm |
| Höhe Führungswagen mit Führungsschiene | 36 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | 0 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,5 kg |
| Dynamische Tragzahl C50 | 17600 N |
| Dynamische Tragzahl C100 | 14000 N |
| Dynamisches Torsionstragmoment Mt50 | 320 Nm |
| Dynamisches Torsionstragmoment Mt100 | 250 Nm |
| Statisches Torsionstragmoment Mt0 | 265 Nm |
| Dynamisches Längstragmoment ML50 | 180 Nm |
| Dynamisches Längstragmoment ML100 | 140 Nm |
| Statisches Längstragmoment ML0 | 150 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 48 mm |
| Abmessung A1 | 24 mm |
| Abmessung A2 | 23 mm |
| Abmessung A3 | 12,5 mm |
| Abmessung B | 86,2 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 57,8 mm |
| Abmessung E1 | 35 mm |
| Abmessung E2 | 35 mm |
| Abmessung E8 | 38,3 mm |
| Abmessung E9 | 11,5 mm |
| Abmessung H1 | 29,9 mm |
| Abmessung H2 mit Abdeckband | 24,45 mm |
| Abmessung H2 ohne Abdeckband | 24,25 mm |
| Abmessung K1 | 17,45 mm |
| Abmessung K2 | 18,6 mm |
| Abmessung K3 | 5,5 mm |
| Abmessung K4 | 5,5 mm |
| Abmessung N3 | 9 mm |
| Hersteller-Nr. | R201129406 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
