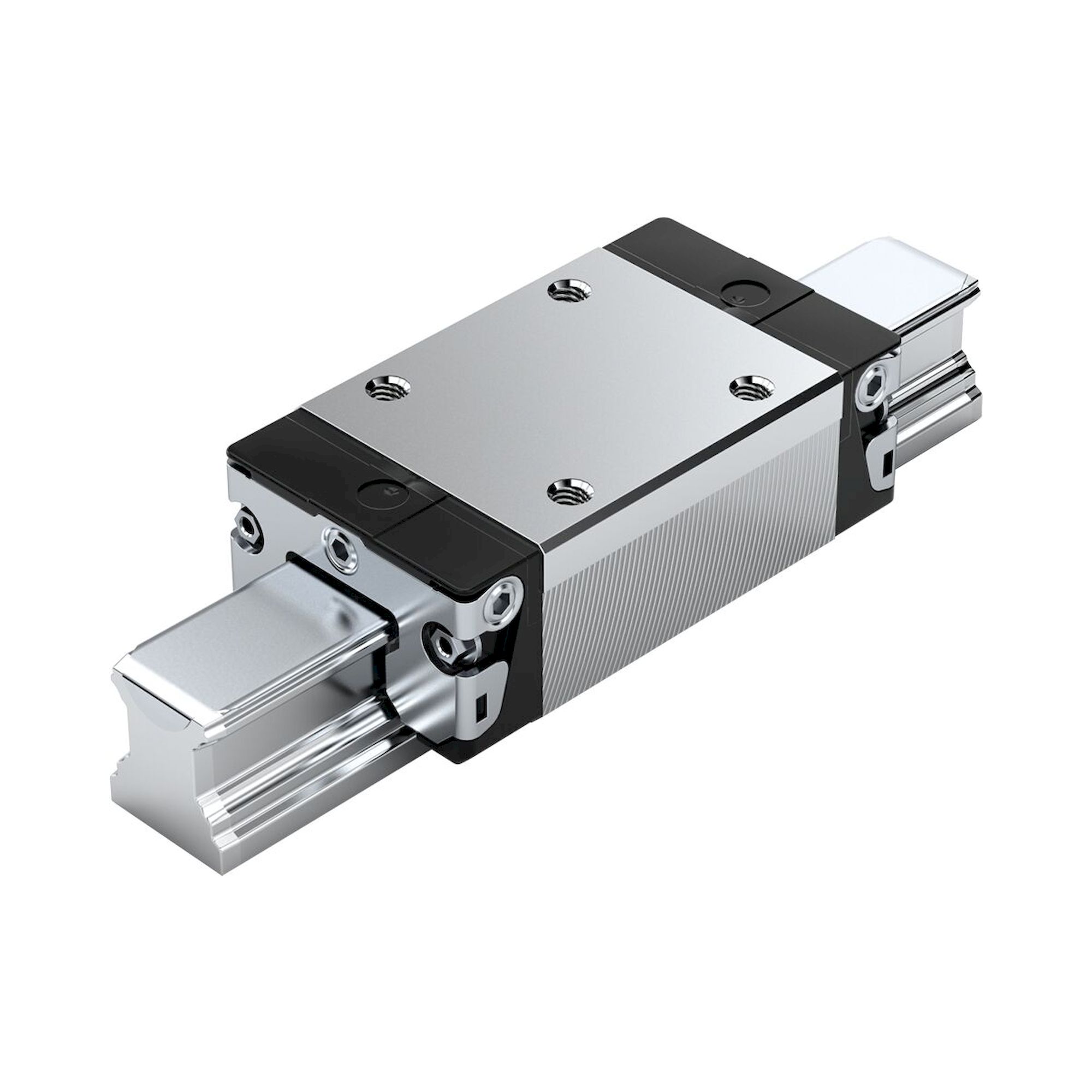

Kugelwagen KWD-020-SNS-C0-N-0 von Bosch Rexroth, Materialnummer R201189407. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C0 - ohne Vorspannung (Spiel) und Schmierung Ohne Schmierung (trocken).
Kugelwagen KWD-020-SNS-C0-N-0 - Bosch Rexroth R201189407
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
164,68 € inkl. MwSt.
138,39 €
Artikel
BRR-R201189407
Hersteller-Nr.
R201189407
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R201189407
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R201189407
Kugelwagen KWD-020-SNS-C0-N-0 von Bosch Rexroth, Materialnummer R201189407. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C0 - ohne Vorspannung (Spiel) und Schmierung Ohne Schmierung (trocken). Die dynamische Tragzahl beträgt 11400 N. Das Gewicht liegt bei 0,35 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SNS - Schmal Normal Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Korrosionsbeständiger Stahl (Resist NR II) |
| Vorspannungsklasse | C0 - ohne Vorspannung (Spiel) |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Mit Kugelkette |
| Schmierung | Ohne Schmierung (trocken) |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 44 mm |
| Länge Führungswagen | 75 mm |
| Höhe Führungswagen | 25,35 mm |
| Höhe Führungswagen mit Führungsschiene | 30 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | 0 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,35 kg |
| Dynamische Tragzahl C50 | 14400 N |
| Dynamische Tragzahl C100 | 11400 N |
| Dynamisches Torsionstragmoment Mt50 | 240 Nm |
| Dynamisches Torsionstragmoment Mt100 | 190 Nm |
| Statisches Torsionstragmoment Mt0 | 190 Nm |
| Dynamisches Längstragmoment ML50 | 130 Nm |
| Dynamisches Längstragmoment ML100 | 100 Nm |
| Statisches Längstragmoment ML0 | 100 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 44 mm |
| Abmessung A1 | 22 mm |
| Abmessung A2 | 20 mm |
| Abmessung A3 | 12 mm |
| Abmessung B | 75 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 49,6 mm |
| Abmessung E1 | 32 mm |
| Abmessung E2 | 36 mm |
| Abmessung E8 | 32,5 mm |
| Abmessung E9 | 7,3 mm |
| Abmessung H1 | 25,35 mm |
| Abmessung H2 mit Abdeckband | 20,75 mm |
| Abmessung H2 ohne Abdeckband | 20,55 mm |
| Abmessung K1 | 13,8 mm |
| Abmessung K2 | 13,8 mm |
| Abmessung K3 | 3,35 mm |
| Abmessung K4 | 3,35 mm |
| Abmessung N3 | 7,5 mm |
| Hersteller-Nr. | R201189407 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
