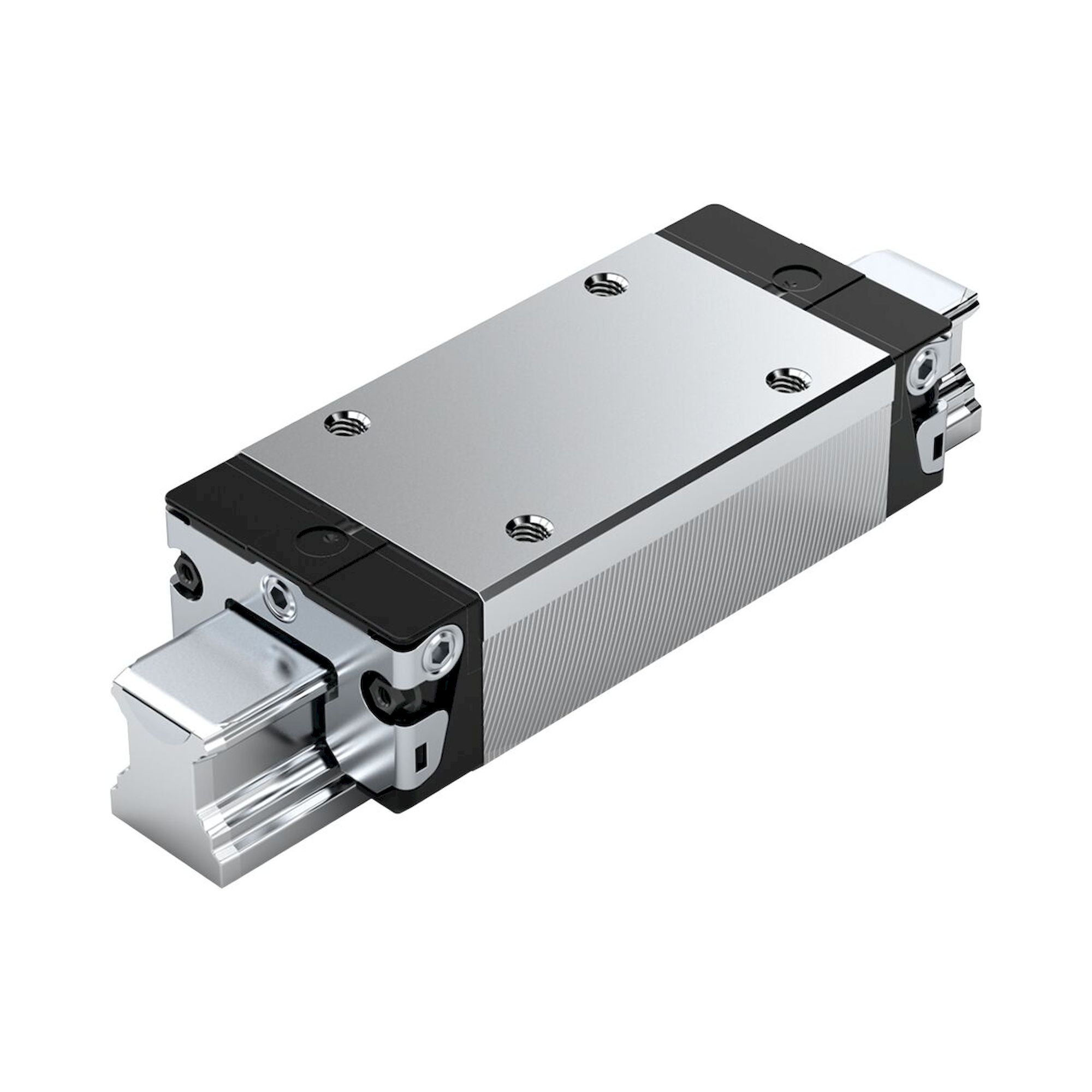

Kugelwagen KWD-025-SLS-C2-H-1 von Bosch Rexroth, Materialnummer R201222390. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert.
Kugelwagen KWD-025-SLS-C2-H-1 - Bosch Rexroth R201222390
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
516,40 € inkl. MwSt.
433,95 €
Artikel
BRR-R201222390
Hersteller-Nr.
R201222390
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R201222390
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R201222390
Kugelwagen KWD-025-SLS-C2-H-1 von Bosch Rexroth, Materialnummer R201222390. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 26000 N. Das Gewicht liegt bei 0,65 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SLS - Schmal Lang Standardhöhe |
| Bauart | Kugelwagen Hochgeschwindigkeit |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | H - Hochgenau |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 48 mm |
| Länge Führungswagen | 107,9 mm |
| Höhe Führungswagen | 29,9 mm |
| Höhe Führungswagen mit Führungsschiene | 36 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,65 kg |
| Dynamische Tragzahl C50 | 32800 N |
| Dynamische Tragzahl C100 | 26000 N |
| Dynamisches Torsionstragmoment Mt50 | 470 Nm |
| Dynamisches Torsionstragmoment Mt100 | 370 Nm |
| Statisches Torsionstragmoment Mt0 | 520 Nm |
| Dynamisches Längstragmoment ML50 | 470 Nm |
| Dynamisches Längstragmoment ML100 | 370 Nm |
| Statisches Längstragmoment ML0 | 520 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 48 mm |
| Abmessung A1 | 24 mm |
| Abmessung A2 | 23 mm |
| Abmessung A3 | 12,5 mm |
| Abmessung B | 107,9 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 79,5 mm |
| Abmessung E1 | 35 mm |
| Abmessung E2 | 50 mm |
| Abmessung E8 | 38,3 mm |
| Abmessung E9 | 11,5 mm |
| Abmessung H1 | 29,9 mm |
| Abmessung H2 mit Abdeckband | 24,45 mm |
| Abmessung H2 ohne Abdeckband | 24,25 mm |
| Abmessung K1 | 20,8 mm |
| Abmessung K2 | 21,95 mm |
| Abmessung K3 | 5,5 mm |
| Abmessung K4 | 5,5 mm |
| Abmessung N3 | 9 mm |
| Hersteller-Nr. | R201222390 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
