Kugelwagen KWD-035-SLS-C1-N-0 von Bosch Rexroth, Materialnummer R20123140W. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Ohne Schmierung (trocken).

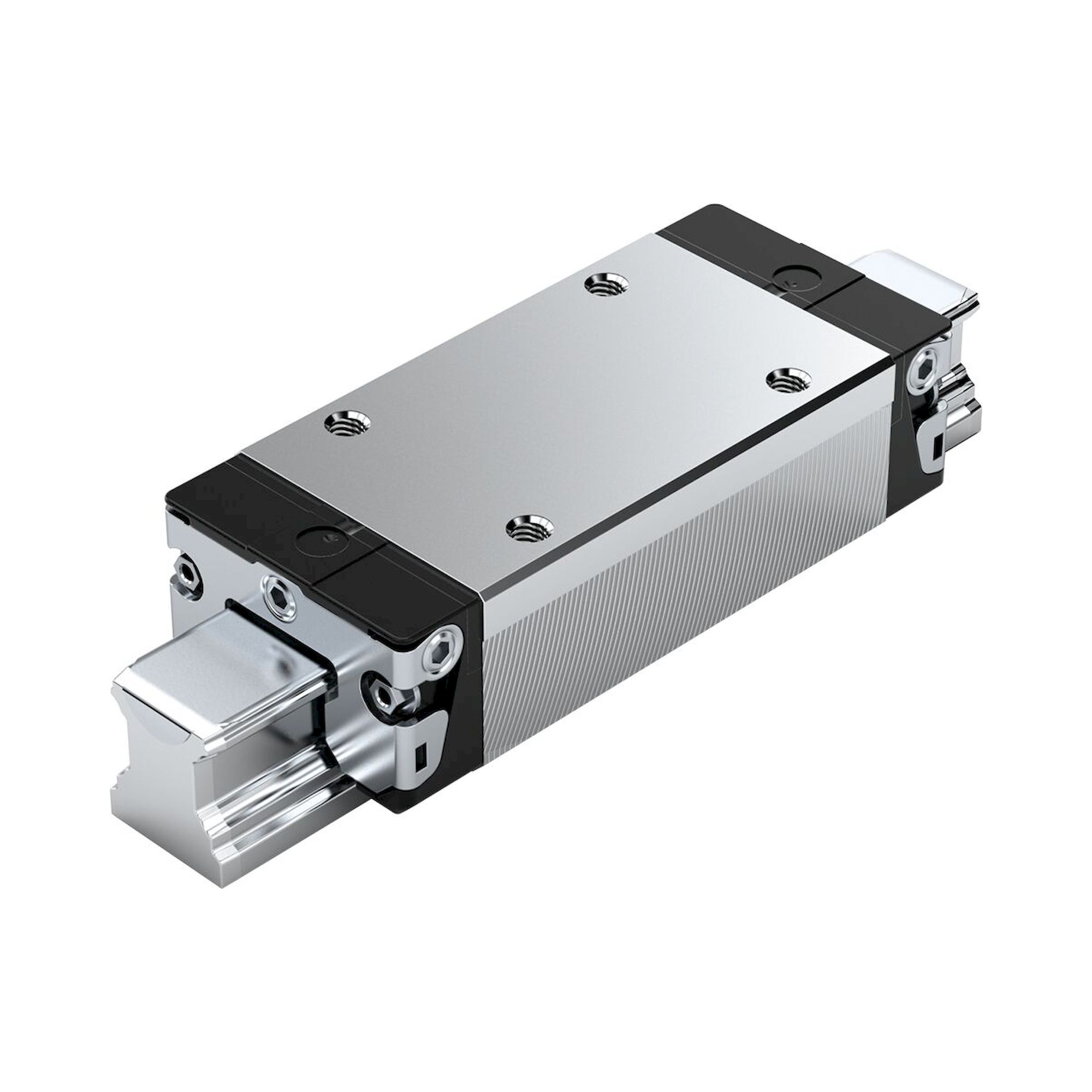

Kugelwagen KWD-035-SLS-C1-N-0 - Bosch Rexroth R20123140W
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
245,58 € inkl. MwSt.
206,37 €
Artikel
BRR-R20123140W
Hersteller-Nr.
R20123140W
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R20123140W
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R20123140W
Kugelwagen KWD-035-SLS-C1-N-0 von Bosch Rexroth, Materialnummer R20123140W. Werkstoff Korrosionsbeständiger Stahl (Resist NR II), Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Ohne Schmierung (trocken). Die dynamische Tragzahl beträgt 34800 N. Das Gewicht liegt bei 1,7 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SLS - Schmal Lang Standardhöhe |
| Bauart | Kugelwagen Hochpräzsion |
| Werkstoff Profilschienführungen | Korrosionsbeständiger Stahl (Resist NR II) |
| Vorspannungsklasse | C1 - Geringe Vorspannung |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Mit Kugelkette |
| Schmierung | Ohne Schmierung (trocken) |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 70 mm |
| Länge Führungswagen | 139 mm |
| Höhe Führungswagen | 40,4 mm |
| Höhe Führungswagen mit Führungsschiene | 48 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | 0 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 1,7 kg |
| Dynamische Tragzahl C50 | 43800 N |
| Dynamische Tragzahl C100 | 34800 N |
| Dynamisches Torsionstragmoment Mt50 | 1230 Nm |
| Dynamisches Torsionstragmoment Mt100 | 975 Nm |
| Statisches Torsionstragmoment Mt0 | 1150 Nm |
| Dynamisches Längstragmoment ML50 | 850 Nm |
| Dynamisches Längstragmoment ML100 | 675 Nm |
| Statisches Längstragmoment ML0 | 805 Nm |
| Teilung T Führungsschiene | 80 mm |
| Abmessung A | 70 mm |
| Abmessung A1 | 35 mm |
| Abmessung A2 | 34 mm |
| Abmessung A3 | 18 mm |
| Abmessung B | 139 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 105,5 mm |
| Abmessung E1 | 50 mm |
| Abmessung E2 | 72 mm |
| Abmessung E8 | 58 mm |
| Abmessung E9 | 17,35 mm |
| Abmessung H1 | 40,4 mm |
| Abmessung H2 mit Abdeckband | 32,15 mm |
| Abmessung H2 ohne Abdeckband | 31,85 mm |
| Abmessung K1 | 23,75 mm |
| Abmessung K2 | 25,25 mm |
| Abmessung K3 | 6,9 mm |
| Abmessung K4 | 6,9 mm |
| Abmessung N3 | 13 mm |
| Hersteller-Nr. | R20123140W |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
