Kugelwagen HS KWD-035-SLS-C2-P-1 von Bosch Rexroth, Materialnummer R201232290. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert.

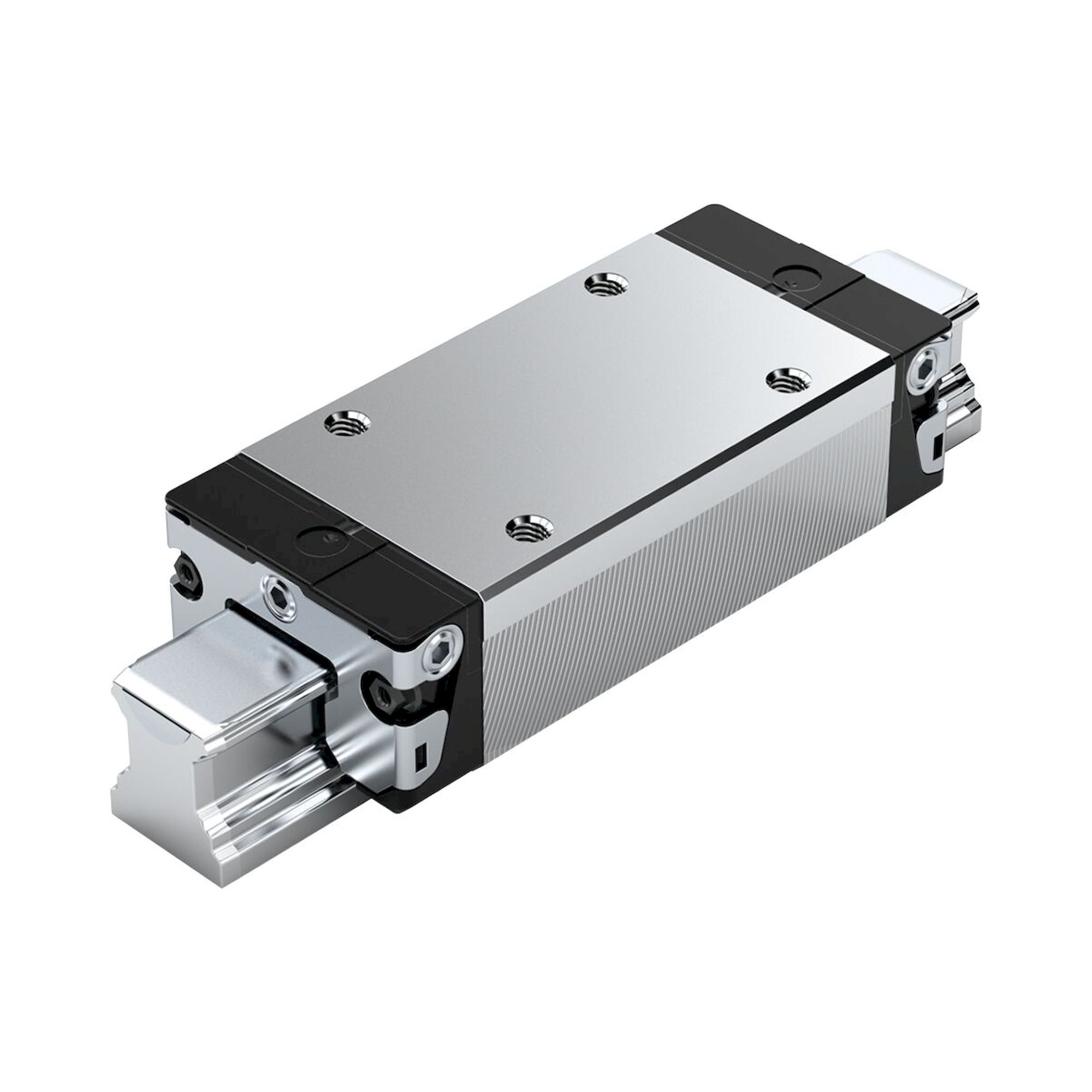

Bosch Rexroth R201232290. Kugelwagen HS KWD-035-SLS-C2-P-1
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
675,53 € inkl. MwSt.
567,67 €
Artikel
BRR-R201232290
Hersteller-Nr.
R201232290
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R201232290
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R201232290
Kugelwagen HS KWD-035-SLS-C2-P-1 von Bosch Rexroth, Materialnummer R201232290. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse P - Präzise, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 46600 N. Das Gewicht liegt bei 1,7 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SLS - Schmal Lang Standardhöhe |
| Bauart | Kugelwagen Hochgeschwindigkeit |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | P - Präzise |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 70 mm |
| Länge Führungswagen | 139 mm |
| Höhe Führungswagen | 40,4 mm |
| Höhe Führungswagen mit Führungsschiene | 48 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 1,7 kg |
| Dynamische Tragzahl C50 | 58700 N |
| Dynamische Tragzahl C100 | 46600 N |
| Dynamisches Torsionstragmoment Mt50 | 1260 Nm |
| Dynamisches Torsionstragmoment Mt100 | 1000 Nm |
| Statisches Torsionstragmoment Mt0 | 1740 Nm |
| Dynamisches Längstragmoment ML50 | 1130 Nm |
| Dynamisches Längstragmoment ML100 | 900 Nm |
| Statisches Längstragmoment ML0 | 1560 Nm |
| Teilung T Führungsschiene | 80 mm |
| Abmessung A | 70 mm |
| Abmessung A1 | 35 mm |
| Abmessung A2 | 34 mm |
| Abmessung A3 | 18 mm |
| Abmessung B | 139 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 105,5 mm |
| Abmessung E1 | 50 mm |
| Abmessung E2 | 72 mm |
| Abmessung E8 | 58 mm |
| Abmessung E9 | 17,35 mm |
| Abmessung H1 | 40,4 mm |
| Abmessung H2 mit Abdeckband | 32,15 mm |
| Abmessung H2 ohne Abdeckband | 31,85 mm |
| Abmessung K1 | 23,75 mm |
| Abmessung K2 | 25,25 mm |
| Abmessung K3 | 6,9 mm |
| Abmessung K4 | 6,9 mm |
| Abmessung N3 | 13 mm |
| Norm | DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R201232290 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C2 |
| Genauigkeitsklasse | P - Präzision |
