Kugelwagen HS KWD-045-SLS-C2-H-1 von Bosch Rexroth, Materialnummer R201242390. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert.

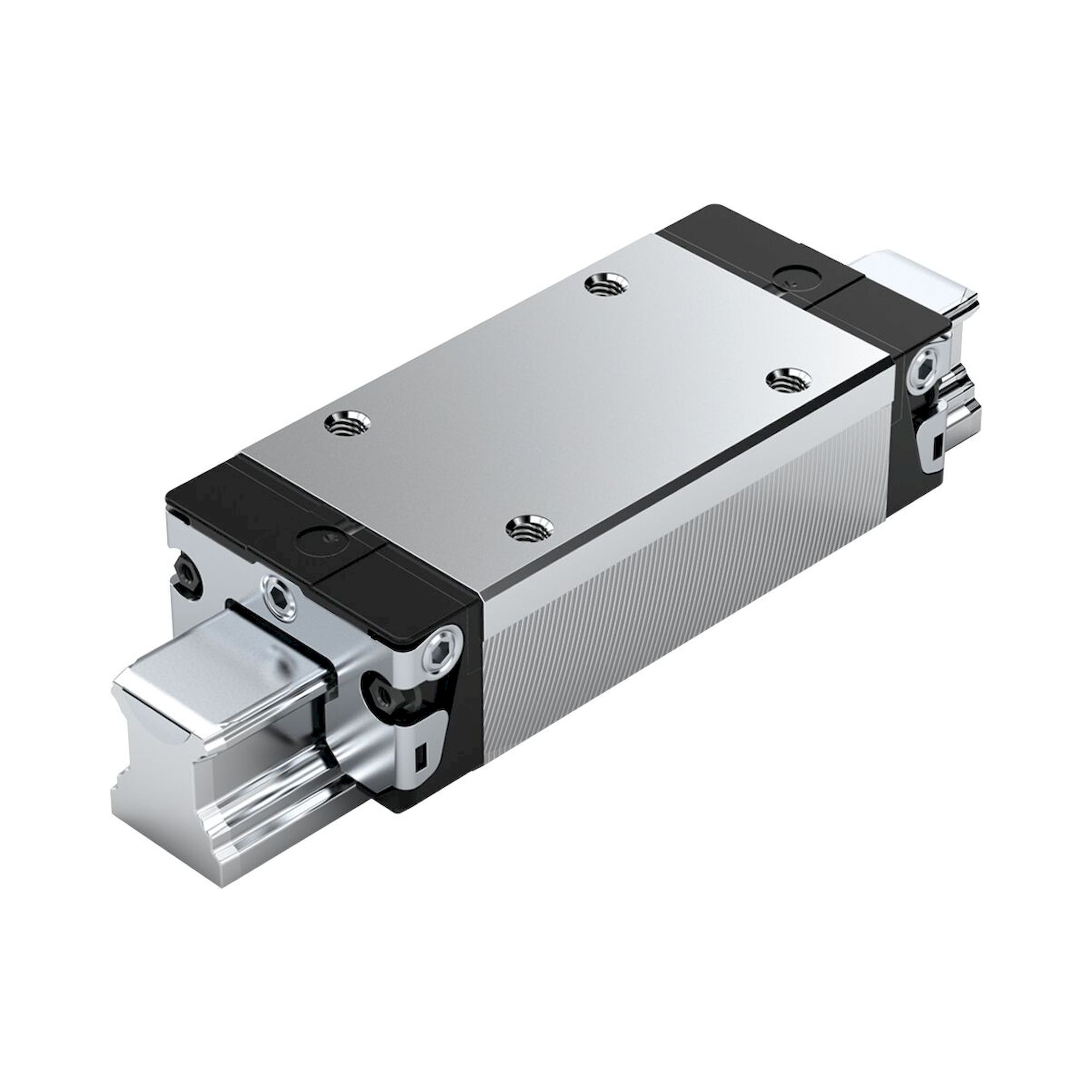

Bosch Rexroth R201242390. Kugelwagen HS KWD-045-SLS-C2-H-1
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
1.398,57 € inkl. MwSt.
1.175,27 €
Artikel
BRR-R201242390
Hersteller-Nr.
R201242390
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R201242390
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R201242390
Kugelwagen HS KWD-045-SLS-C2-H-1 von Bosch Rexroth, Materialnummer R201242390. Werkstoff Kohlenstoffstahl, Genauigkeitsklasse H - Hochgenau, Vorspannungsklasse C2 - Mittlere Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 77700 N. Das Gewicht liegt bei 3 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SLS - Schmal Lang Standardhöhe |
| Bauart | Kugelwagen Hochgeschwindigkeit |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C2 - Mittlere Vorspannung |
| Genauigkeitsklasse | H - Hochgenau |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern | Ohne Selbsteinstellung |
| Breite Führungswagen | 86 mm |
| Länge Führungswagen | 174,1 mm |
| Höhe Führungswagen | 50,3 mm |
| Höhe Führungswagen mit Führungsschiene | 60 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 3 kg |
| Dynamische Tragzahl C50 | 97900 N |
| Dynamische Tragzahl C100 | 77700 N |
| Dynamisches Torsionstragmoment Mt50 | 2650 Nm |
| Dynamisches Torsionstragmoment Mt100 | 2100 Nm |
| Statisches Torsionstragmoment Mt0 | 3570 Nm |
| Dynamisches Längstragmoment ML50 | 2410 Nm |
| Dynamisches Längstragmoment ML100 | 1910 Nm |
| Statisches Längstragmoment ML0 | 3250 Nm |
| Teilung T Führungsschiene | 105 mm |
| Abmessung A | 86 mm |
| Abmessung A1 | 43 mm |
| Abmessung A2 | 45 mm |
| Abmessung A3 | 20,5 mm |
| Abmessung B | 174,1 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 133,5 mm |
| Abmessung E1 | 60 mm |
| Abmessung E2 | 80 mm |
| Abmessung E8 | 69,8 mm |
| Abmessung E9 | 20,9 mm |
| Abmessung H1 | 50,3 mm |
| Abmessung H2 mit Abdeckband | 40,15 mm |
| Abmessung H2 ohne Abdeckband | 39,85 mm |
| Abmessung K1 | 35,50 mm |
| Abmessung K2 | 37,50 mm |
| Abmessung K3 | 8,2 mm |
| Abmessung K4 | 8,2 mm |
| Abmessung N3 | 18 mm |
| Norm | DIN ISO 14728-1 |
|---|---|
| Hersteller-Nr. | R201242390 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Vorspannung | C2 |
| Genauigkeitsklasse | H - Hoch |
