Profilknoten 120x120 - 3/4 für Kabelführungsprofile, ESD-leitfähig - Bosch Rexroth 3842558501

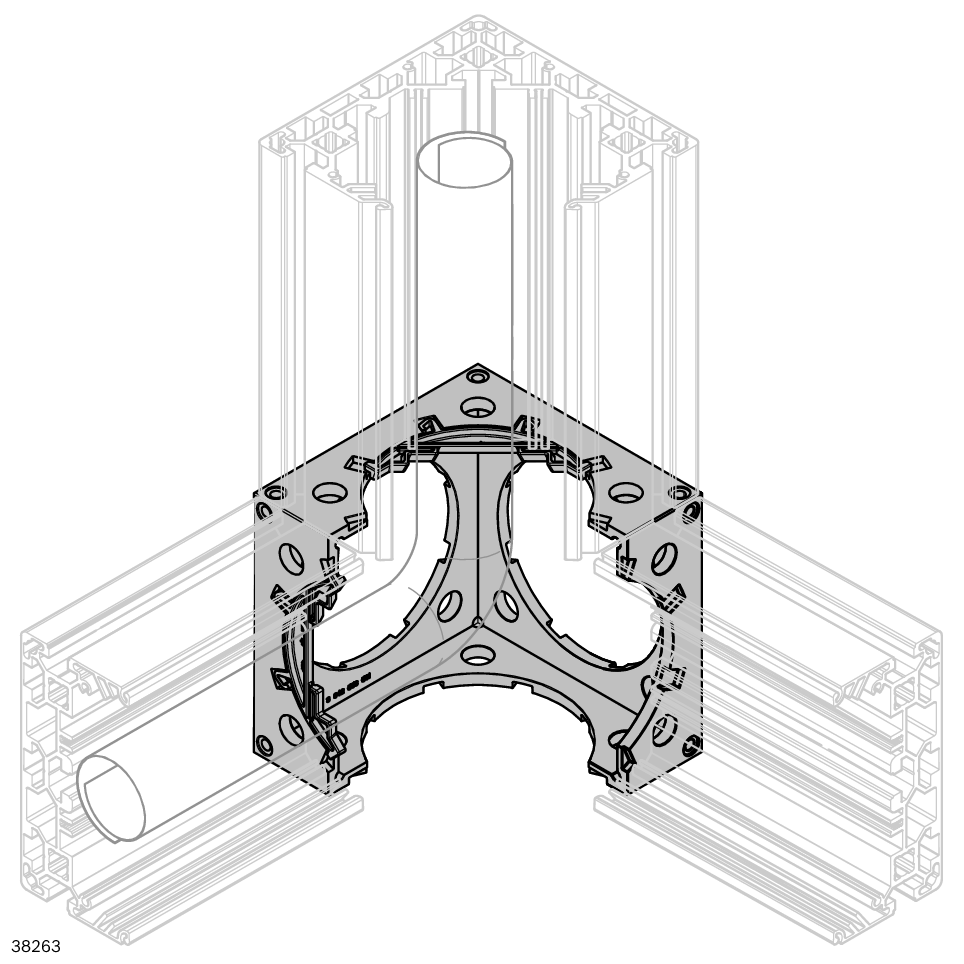

Profilknoten aus Aluminiumdruckguss zum Verbinden von Kabelführungsprofilen 40x120 oder 40x120 5N an einem 3/4-Knoten. Die Befestigung erfolgt über einen Zentralbolzen M12 oder S12; über die Befestigungsschrauben wird eine leitfähige Verbindung zwischen den Profilen hergestellt. Geeignet für geschützte Kabelabzweigungen in ESD-sensiblen Montagebereichen.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Profilknoten 120x120-3/4 verbindet bis zu drei Kabelführungsprofile vom Typ 40x120 oder 40x120 5N zu einem stabilen, geschützten Kabelabzweig. Die Befestigung erfolgt über einen zentralen Zentralbolzen M12x30-T50 (Art. 3842530235) oder S12x30-T50 (Art. 3842530236); die Befestigungsschrauben stellen dabei eine leitfähige Verbindung zwischen den Profilen her. Hinweis: Die Oberfläche des Profilknotens selbst ist nicht ESD-leitfähig.
- Hohe Festigkeit und Stabilität durch Aluminiumdruckguss-Konstruktion
- Realisierung geschützter Kabelabzweigungen ohne freiliegende Kanten
- ESD-leitfähige Verbindung über Befestigungsschrauben
- Kompatibel mit Zentralbolzen M12 und S12
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | Profilknoten 120x120-3/4 |
| Material | Aluminiumdruckguss, beschichtet |
| Farbe | Signalgrau RAL 7004 |
| ESD | ja (leitfähige Verbindung über Befestigungsschrauben; Oberfläche nicht ESD-leitfähig) |
| Befestigung | Zentralbolzen M12x30-T50 (3842530235) oder S12x30-T50 (3842530236) |
| Verpackungseinheit | 1 Stück |
| Gewicht | 0,376 kg |
| Erforderliches Zubehör | Positionierstift zur Montageerleichterung |
| Empfohlenes Zubehör | Kantenschutz, Abschlusskappe, Verbindungswinkel, Kappen |
| Hersteller | Bosch Rexroth |
| Hersteller-Nr. | 3842558501 |
| Zolltarifnummer | 76169990 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
