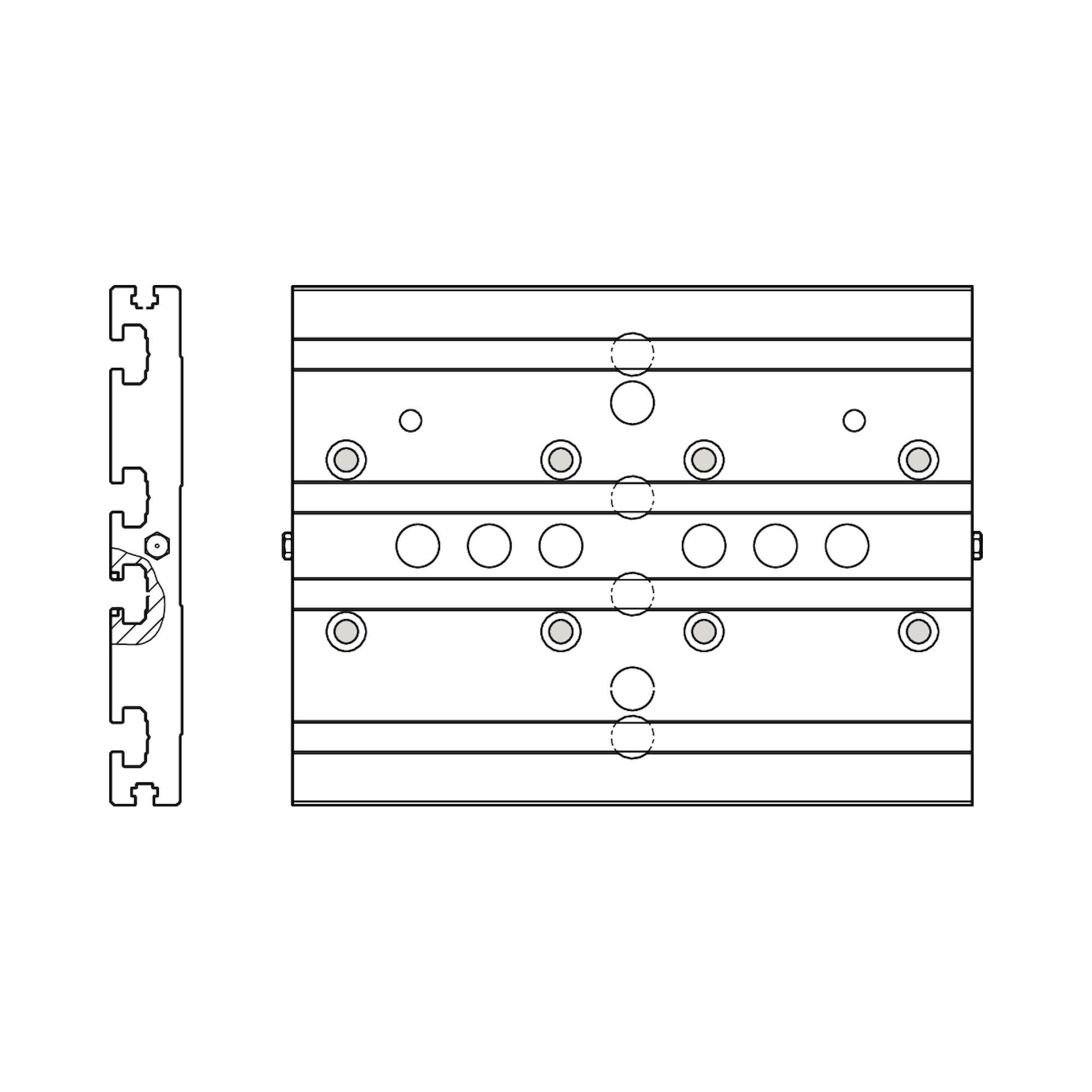

Verbindungsplatte CKR 12-90 BG - Bosch Rexroth R037530011
Bosch Rexroth
✓ Originalprodukt Neuware Made in Germany
Verbindungsplatte CKR 12-90 BG von Bosch Rexroth, Materialnummer R037530011. Das Gewicht liegt bei 0,36 kg.
Netto
zzgl. MwSt.
283,95 € inkl. 19 % MwSt., zzgl. Versand
238,61 €
Artikel
BRR-R037530011
Hersteller-Nr.
R037530011
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Verbindungsplatte CKR 12-90 BG von Bosch Rexroth, Materialnummer R037530011. Das Gewicht liegt bei 0,36 kg.
Technische Daten
| Mechanisches Zubehör für Linearachsen | Verbindungsplatten |
|---|---|
| Gewicht | 0,36 kg |
| Länge des Tischteils Lca | 125 mm |
| Schmierausführung | LCF, LCO |
| Abmessung A | 90 mm |
| Abmessung E H7 | 9 mm |
| Abmessung E H7 Gewindetiefe | 2,1 mm |
| Abmessung E H7 Gewindetiefe (Text) | tief |
| Abmessung E H7 mit Gewindetiefe | 9 mm ‒ 2,1 mm tief |
| Abmessung E2 | 10 mm |
| Abmessung E2 Toleranz | ±0,01 mm |
| Abmessung E3 | 20 mm |
| Abmessung E3 Toleranz | ±0,01 mm |
| Abmessung F H7 | 4 mm |
| Abmessung F H7 Gewindetiefe | 6 mm |
| Abmessung F H7 Gewindetiefe (Text) | tief |
| Abmessung F H7 mit Gewindetiefe | 4 mm ‒ 6 mm tief |
| Abmessung F1 | 38 mm |
| Abmessung F1 Toleranz | ±0,01 mm |
| Abmessung F2 | 20 mm |
| Abmessung F2 Toleranz | ±0,01 mm |
| Abmessung G1 | 7,6 mm |
| Abmessung G2 | 4,2 mm |
| Abmessung G3 | 7,3 mm |
| Abmessung G4 | 2 mm |
| Abmessung G5 | 4,3 mm |
| Abmessung H1 | 6 mm |
| Abmessung H2 | 12 mm |
| Abmessung H3 | 3,5 mm |
| Abmessung H4 | 7,7 mm |
| Abmessung H5 | 19 mm |
| Abmessung H6 | 12,5 mm |
| Abmessung H8 | 3 mm |
| Hersteller | Bosch Rexroth |
| Hersteller-Nr. | R037530011 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
