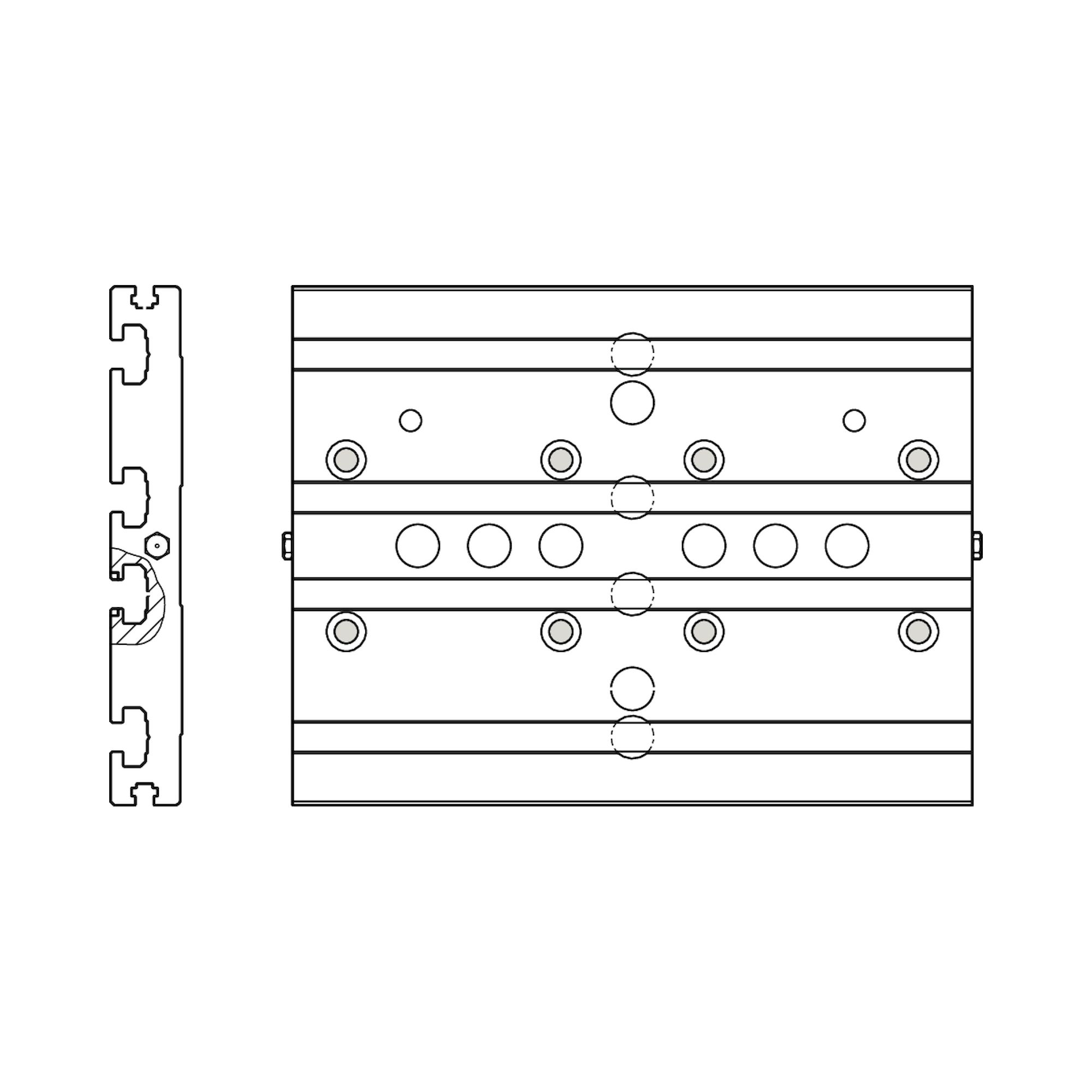

Verbindungsplatte CKR 20-145 BG von Bosch Rexroth, Materialnummer R037550011. Das Gewicht liegt bei 1,14 kg.
Verbindungsplatte CKR 20-145 BG - Bosch Rexroth R037550011
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
360,56 € inkl. MwSt.
302,99 €
Artikel
BRR-R037550011
Hersteller-Nr.
R037550011
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R037550011
UrsprungslandDeutschland
ZustandNeu
Artikel
BRR-R037550011
Verbindungsplatte CKR 20-145 BG von Bosch Rexroth, Materialnummer R037550011. Das Gewicht liegt bei 1,14 kg.
Technische Daten
| Mechanisches Zubehör für Linearachsen | Verbindungsplatten |
|---|---|
| Gewicht | 1,14 kg |
| Länge des Tischteils Lca | 190 mm |
| Schmierausführung | LCF, LCO |
| Abmessung A | 145 mm |
| Abmessung E H7 | 12 mm |
| Abmessung E H7 Gewindetiefe | 2,1 mm |
| Abmessung E H7 Gewindetiefe (Text) | tief |
| Abmessung E H7 mit Gewindetiefe | 12 mm ‒ 2,1 mm tief |
| Abmessung E1 | 40 mm |
| Abmessung E1 Toleranz | ±0,01 mm |
| Abmessung E2 | 20 mm |
| Abmessung E2 Toleranz | ±0,01 mm |
| Abmessung E3 | 20 mm |
| Abmessung E3 Toleranz | ±0,01 mm |
| Abmessung F H7 | 6 mm |
| Abmessung F H7 Gewindetiefe | 12 mm |
| Abmessung F H7 Gewindetiefe (Text) | tief |
| Abmessung F H7 mit Gewindetiefe | 6 mm ‒ 12 mm tief |
| Abmessung F1 | 62 mm |
| Abmessung F1 Toleranz | ±0,01 mm |
| Abmessung F2 | 35 mm |
| Abmessung F2 Toleranz | ±0,01 mm |
| Abmessung G1 | 9,5 mm |
| Abmessung G2 | 5,2 mm |
| Abmessung G3 | 7,3 mm |
| Abmessung G4 | 2,5 mm |
| Abmessung G5 | 4,8 mm |
| Abmessung H1 | 8 mm |
| Abmessung H2 | 16,5 mm |
| Abmessung H3 | 3,5 mm |
| Abmessung H4 | 9,8 mm |
| Abmessung H5 | 42 mm |
| Abmessung H6 | 12,5 mm |
| Hersteller-Nr. | R037550011 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
