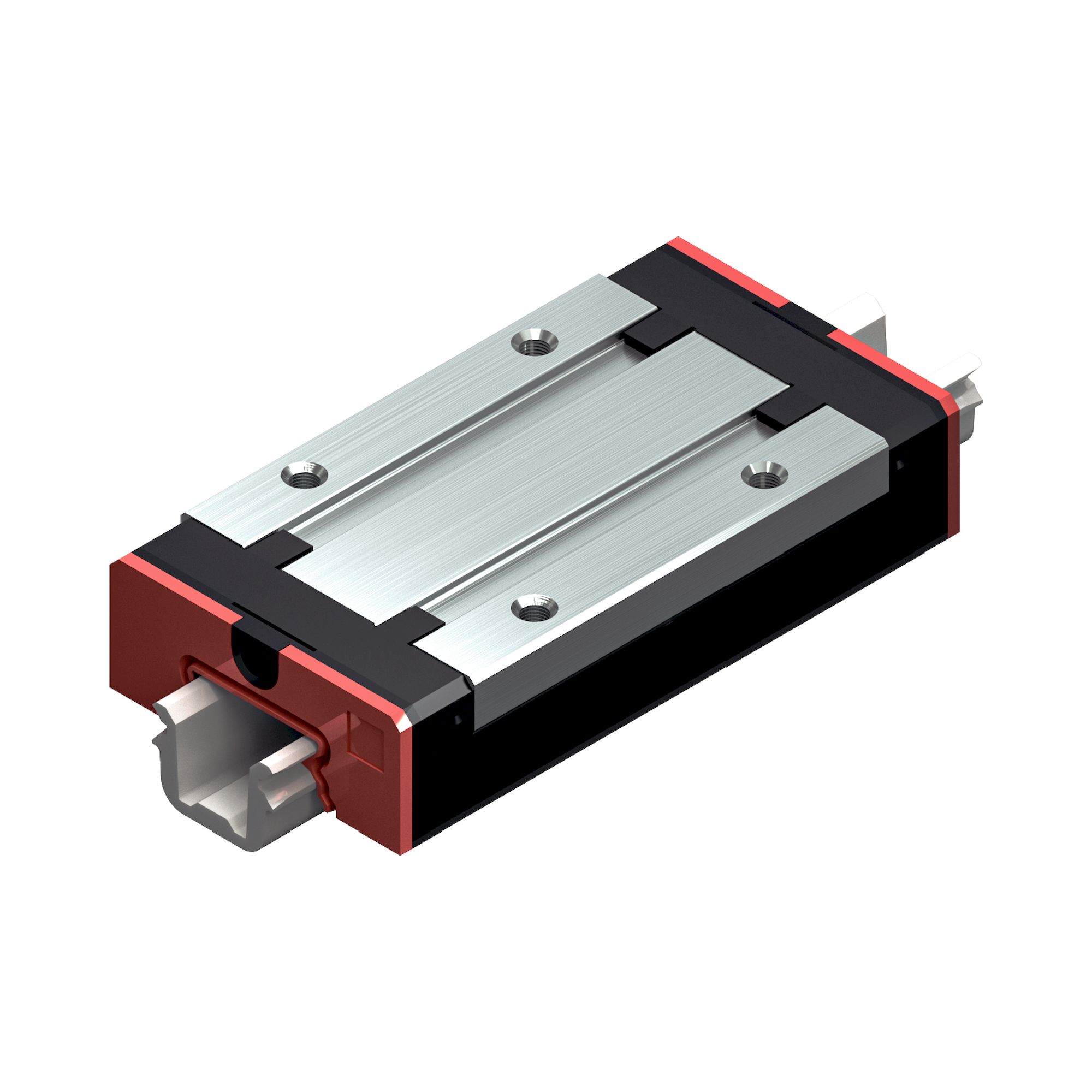

Bosch Rexroth R044489400. Miniaturwagen NRII MWA-009-SLS-C0-N-3
Miniaturwagen NRII MWA-009-SLS-C0-N-3 von Bosch Rexroth, Materialnummer R044489400. Werkstoff Korrosionsträger, martensitischer Stahl, Genauigkeitsklasse N - Normal, Vorspannungsklasse C0 - ohne Vorspannung (Spiel) und Schmierung Erstbefettet.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Miniaturwagen NRII MWA-009-SLS-C0-N-3 von Bosch Rexroth, Materialnummer R044489400. Werkstoff Korrosionsträger, martensitischer Stahl, Genauigkeitsklasse N - Normal, Vorspannungsklasse C0 - ohne Vorspannung (Spiel) und Schmierung Erstbefettet. Die dynamische Tragzahl beträgt 1570 N. Das Gewicht liegt bei 0,03 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SLS - Schmal Lang Standardhöhe |
| Werkstoff Profilschienführungen | Korrosionsträger, martensitischer Stahl |
| Vorspannungsklasse | C0 - ohne Vorspannung (Spiel) |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet |
| Breite Führungswagen | 20 mm |
| Länge Führungswagen | 41,4 mm |
| Höhe Führungswagen | 8 mm |
| Höhe Führungswagen mit Führungsschiene | 10 mm |
| Maximale Beschleunigung amax | 250 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Gewicht | 0,03 kg |
| Dynamische Tragzahl C50 | 1980 N |
| Dynamische Tragzahl C100 | 1570 N |
| Dynamisches Torsionstragmoment Mt50 | 9,1 Nm |
| Dynamisches Torsionstragmoment Mt100 | 7,2 Nm |
| Statisches Torsionstragmoment Mt0 | 14,5 Nm |
| Dynamisches Längstragmoment ML50 | 8,8 Nm |
| Dynamisches Längstragmoment ML100 | 7 Nm |
| Statisches Längstragmoment ML0 | 14 Nm |
| Teilung T Führungsschiene | 20 mm |
| Abmessung A | 20 mm |
| Abmessung A2 | 9 mm |
| Abmessung A3 | 5,5 mm |
| Abmessung B | 41,4 mm |
| Abmessung B1 | 31,3 mm |
| Abmessung E1 | 15 mm |
| Abmessung E2 | 16 mm |
| Abmessung H1 | 8 mm |
| Abmessung H1 mit Längsdichtung | 8,65 mm |
| Abmessung N3 | 3 mm |
| Abmessung S2 | M3 |
| Abmessung T1 min | 6 mm |
| Abmessung V1 | 2,8 mm |
| Hersteller | Bosch Rexroth |
| Hersteller-Nr. | R044489400 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Norm | DIN 636, DIN ISO 14728-1 |
| Vorspannung | C0 - leichte Vorspannung |
