Strebenprofil 40x80L 4N, 6070 mm, ESD-geeignet, eloxiertes Aluminium - Bosch Rexroth 3842536485
BOSCH REXROTH
Originalprodukt
Net price (excl. VAT)
263,70 €
221,60 €
exkl. Versandkosten
Lieferbar
Schneller Versand
Artikel
BRR-3842536485
Hersteller-Nr.
3842536485
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842536485
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNew
Artikel
BRR-3842536485
The product may differ from the illustration

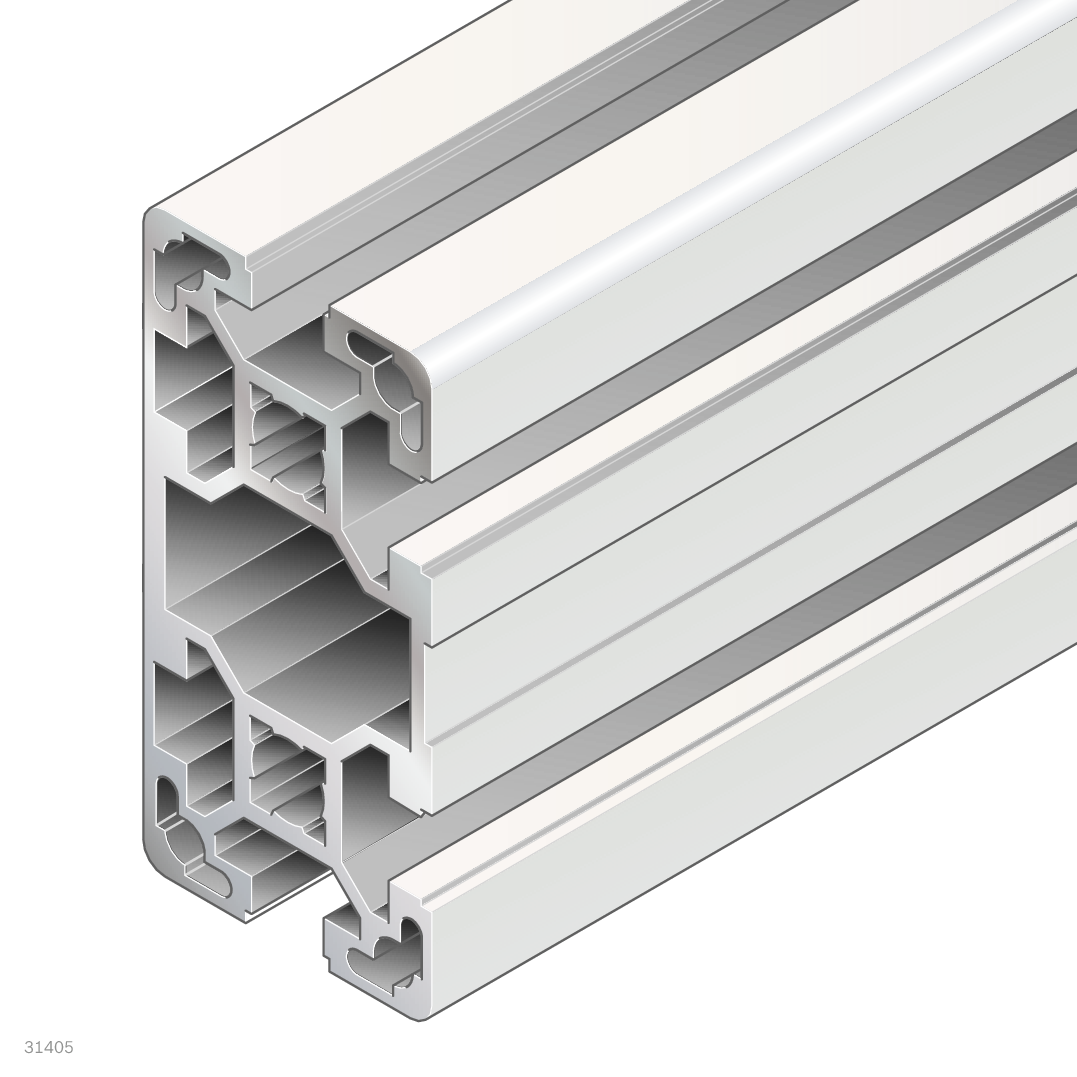

Eloxiertes Aluminium-Strebenprofil mit dem Querschnitt 40x80L 4N und einer Länge von 6070 mm für den Aufbau von Montage- und Transfersystemen. Das Profil verfügt über 6 offene Nuten (Profilnut 10, Rastermaß 40 mm) und ist ESD-geeignet. Es wird als Einzelstange in Standardlänge geliefert.
Das Strebenprofil 40x80L 4N von Bosch Rexroth ist ein eloxiertes Aluminiumprofil der Baugröße 40x80 mm mit 6 offenen Nuten und einem Rastermaß von 40 mm. Mit einer Länge von 6070 mm eignet es sich für tragende Konstruktionen in Montage-, Transfer- und Arbeitsplatzsystemen, bei denen ESD-Schutz gefordert ist. Der Profiltyp 4N bietet hohe Biegesteifigkeit in X-Richtung und ermöglicht flexible Verbindungen über das bewährte 10-mm-Nutsystem.
- ESD-geeignet: sicherer Einsatz in elektrostatisch sensiblen Fertigungs- und Prüfumgebungen
- 6 offene Nuten für maximale Anschlussflexibilität an Verbindungselementen und Zubehör
- Hohe Biegesteifigkeit: Flächenträgheitsmoment lx 65,2 cm⁴, Widerstandsmoment Wx 16,3 cm³
- Eloxierte Oberfläche: korrosionsbeständig, abriebfest, naturfarben
- Systemkompatibel im Rexroth-Baukastensystem (Rastermaß 40 mm, Profilnut 10)
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Querschnitt | 40x80L 4N |
| Abmessungen | 40x80 mm |
| Länge [L] | 6070 mm |
| Profiltyp | 4N |
| Profilnut | 10 |
| Rastermaß | 40 mm |
| Offene Nuten | 6 |
| ESD | ja |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| Profilfläche [A] | 10,4 cm² |
| Masse [m] | 2,8 kg/m |
| Gewicht (Stange) | 17,09 kg |
| Flächenträgheitsmoment [lx] | 65,2 cm⁴ |
| Flächenträgheitsmoment [ly] | 19,1 cm⁴ |
| Widerstandsmoment [Wx] | 16,3 cm³ |
| Widerstandsmoment [Wy] | 9,9 cm³ |
| Torsionsträgheitsmoment [It] | 13,3 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 4,4 cm³ |
| Lieferzustand | Einzelstange in Standardlänge |
| Verpackungseinheit | 1 |
| Empfohlenes Zubehör | Abdeckkappe 40x80 signalgrau, Abdeckkappe 40x80 schwarz, Abdeckkappe mit Loch 40x80 signalgrau, Abdeckkappe mit Loch 40x80 schwarz |
| Hersteller-Nr | 3842536485 |
|---|---|
| Manufacturer | Bosch Rexroth |
| Country of Manufacture | Deutschland |
| Weight | 17.090000 |
| Lenght | 6070 mm |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76042100 |
| GPSR manufacturer information | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Article authenticity | Original product |
| Condition of article | New |
