Bosch Rexroth 3842993774. Strebenprofil 45X135L 5N Q&E
Strebenprofil 45x135L 5N Q&E
| Produkteigenschaften | |
|---|---|
Lieferzustand |
Profilbearbeitung |
Profilnut |
10 |
Rastermaß [mm] |
45 |

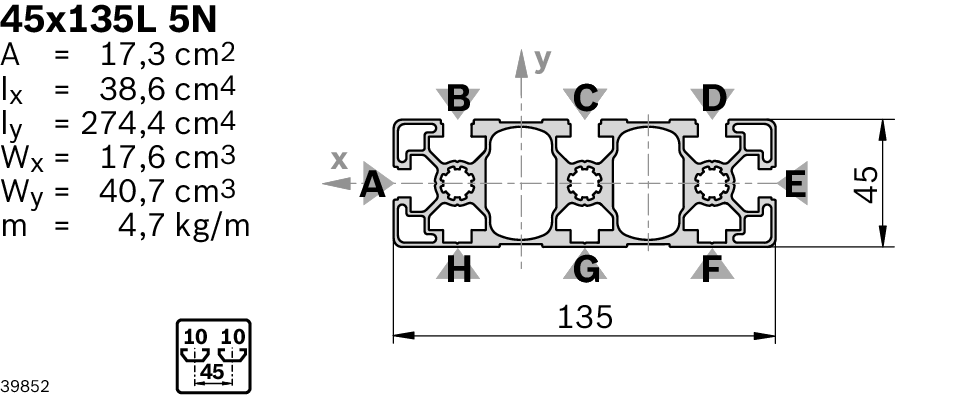

Querschnitt |
45x135L 5N |
Abmessungen |
45x135 |
Offene Nuten |
5 |
Profiltyp |
5N |
Farbe |
Natur |
Verpackungseinheit |
1 |
Länge min [L min] [mm] |
50 |
Länge max [L max] [mm] |
6070 |
Masse [m] [kg] |
4.7 |
Individuelle Profilbearbeitung |
DI / DIS / MT / MTS / MI / MIS / DG |
Standard-Profilbearbeitung |
M12 / D9,8 (B,C,D,F,G,H)1) / D17 (B,C,D,F,G,H)1) / DB17 / F1 (A,E)1) |
Torsionswiderstandsmoment [Wt] [cm³] |
10.9 |
Flächenträgheitsmoment in X-Richtung [lx] [cm⁴] |
38.6 |
Widerstandsmoment in X-Richtung [Wx] [cm³] |
17.6 |
Torsionsträgheitsmoment [It] [cm⁴] |
32.5 |
Flächenträgheitsmoment in Y-Richtung [ly] [cm⁴] |
274.4 |
Widerstandsmoment in Y-Richtung [Wy] [cm³] |
40.7 |
Standard-Profilbearbeitung Mindestlänge |
Mindestlänge beachten |
Profilfläche [A] [cm²] |
17.3 |
Hinweis |
DGmax = 45°, Lmin1 / Lmin2 = 534 / 768 mm,Standard-Profilbearbeitung an benannten Nuten |
Material |
Aluminium, eloxiert |
Empfohlenes Zubehör |
Abdeckkappe 45x45, signalgrau,Abdeckkappe 45x90, signalgrau,Abdeckkappe 45x45, schwarz ESD,Abdeckkappe 45x90, schwarz ESD |
Gewicht [kg] |
0 |
| Hersteller-Nr | 3842993774 |
|---|---|
| Manufacturer | Bosch Rexroth |
| Weight | 0.000000 |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| GPSR manufacturer information | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Article authenticity | Original product |
| Condition of article | New |
