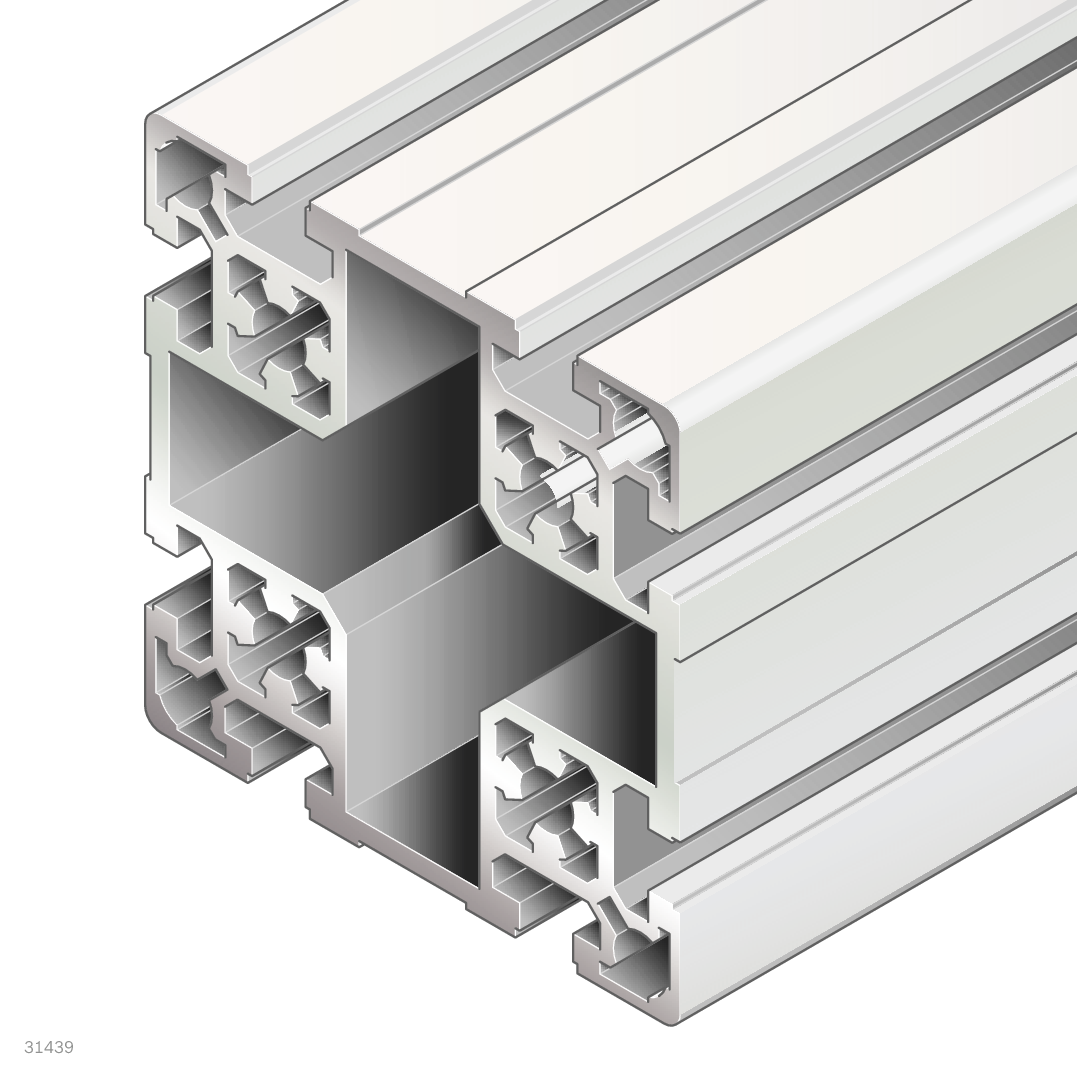

The product may differ from the illustration
Tragendes Strebenprofil 100x100L aus eloxiertem Aluminium mit Profilnut 10 und Rastermaß 50 mm. Hohe Steifigkeit durch große Profilfläche und symmetrische Flächenträgheitsmomente in X- und Y-Richtung. Lieferung als Verpackungseinheit mit 6 Stäben in der Standardlänge 6070 mm.
Strebenprofil 100x100L, Aluminium eloxiert, Nut 10 - Bosch Rexroth 3842529355
BOSCH REXROTH
Originalprodukt
Net price (excl. VAT)
4.109,12 €
3.453,04 €
exkl. Versandkosten
Lieferbar
Schneller Versand
Artikel
BRR-3842529355
Hersteller-Nr.
3842529355
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842529355
UrsprungslandSchweden
Zolltarifnummer76042100
ZustandNew
Artikel
BRR-3842529355
Das Strebenprofil 100x100L von Bosch Rexroth ist ein tragendes Aluminium-Strangpressprofil für den mechanischen Grundaufbau von Gestellen, Maschinengestellen und Tragstrukturen in der Montagetechnik. Über die Profilnut 10 lässt es sich flexibel mit Verbindungs- und Befestigungselementen verschrauben.
- Hohe Biegesteifigkeit durch eine Profilfläche von 29.9 cm² und Flächenträgheitsmomente von 318.3 cm⁴ in X- und Y-Richtung
- Symmetrischer Querschnitt 100x100L mit 8 offenen Nuten und Rastermaß 50 mm
- Eloxierte Oberfläche, korrosionsbeständig und wartungsarm
- Vorbereitete Kernbohrungen für eine effiziente Stirnseitenbearbeitung
Technische Daten
| Querschnitt | 100x100L |
| Abmessungen | 100x100 |
| Profiltyp | Standard |
| Profilnut | 10 |
| Offene Nuten | 8 |
| Rastermaß | 50 mm |
| Länge [L] | 6070 mm |
| Profilfläche [A] | 29.9 cm² |
| Flächenträgheitsmoment X [lx] | 318.3 cm⁴ |
| Flächenträgheitsmoment Y [ly] | 318.3 cm⁴ |
| Widerstandsmoment X [Wx] | 63.7 cm³ |
| Widerstandsmoment Y [Wy] | 63.7 cm³ |
| Torsionsträgheitsmoment [It] | 153.53 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 31.4 cm³ |
| Masse [m] | 8.1 kg/m |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| Profilbearbeitung | M12 in allen Kernzügen; D17 in Nuten C/H, D/G; D17V in Nuten A/F, B/E |
| Liefereinheit | 6 Stäbe |
| Lieferzustand | Verpackungseinheit in Standardlänge |
| Gewicht | 324 kg |
| Empfohlenes Zubehör | Abdeckkappe 100x100 (schwarz, signalgrau) |
| Hersteller-Nr | 3842529355 |
|---|---|
| Manufacturer | Bosch Rexroth |
| Country of Manufacture | Schweden |
| Weight | 324.000000 |
| Lenght | 6070 mm |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76042100 |
| GPSR manufacturer information | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Article authenticity | Original product |
| Condition of article | New |
