Bosch Rexroth 3842530445. Werkstückträger, WT 1/P-AL-160 KPL

Name: Bosch Rexroth 3842530445. Werkstückträger, WT 1/P-AL-160 KPL
Brand: Bosch Rexroth
SKU: BRR-3842530445
Price: 266.595701 EUR
Availability: InStock

BOSCH REXROTH Originalprodukt

Net price (excl. VAT)

266,60 € 224,03 €

exkl. Versandkosten

Lieferbar Schneller Versand

Artikel BRR-3842530445

Hersteller-Nr. 3842530445

Persönliche Fachberatung

Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand

Artikeldaten

Hersteller-Nr.3842530445

UrsprungslandDeutschland

Zolltarifnummer84662020

ZustandNew

Artikel

BRR-3842530445

3 Standardgrößen
Aluminium-Ganzmetallbauweise
Zweiseitige Schwalbenschwanz-Nut zur Positionierung in der Positioniereinheit PE 1/P
Positionierbuchsen für den Einsatz mit der Hub- und Positioniereinheit HP 1/P

Zum Ende der Bildgalerie springen

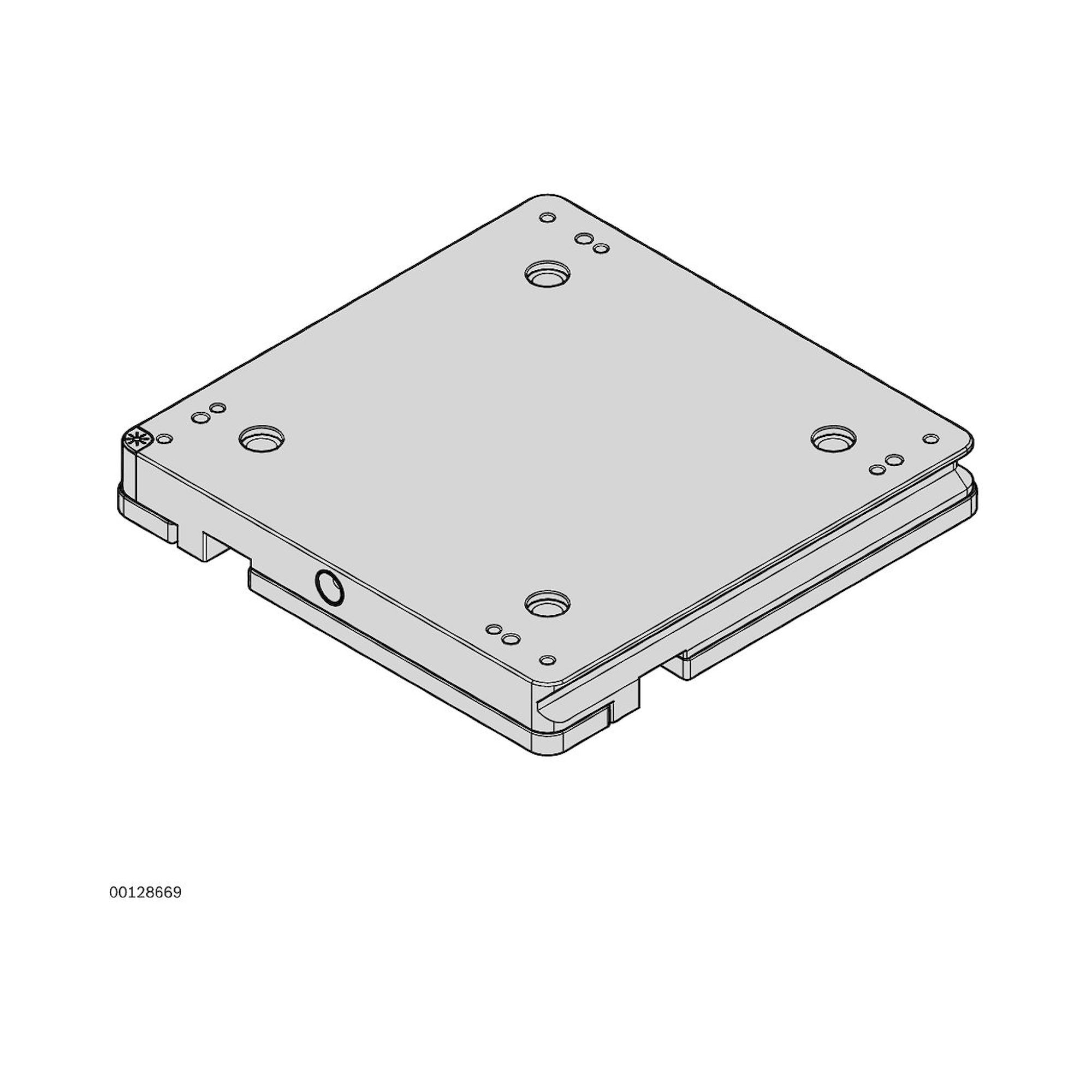

Bosch Rexroth 3842530445. Werkstückträger, WT 1/P-AL-160 KPL

Zum Anfang der Bildgalerie springen

The product may differ from the illustration

Details

Merkmale

An- und Einbaumöglichkeiten für Mobile Datenträger der Identsysteme ID 15, ID 40 und ID 200
Austauschbare Laufsohlen

Produktbeschreibung

Der WT 1/P ist ein Werkstückträger in Aluminium-Ganzmetallbauweise mit hoher Steifigkeit.

Der WT 1/P eignet sich für höchste Präzisionsanforderungen in Verbindung mit der Positioniereinheit PE 1/P und der Hub- und Positioniereinheit HP 1/P.

Technische Daten

Artikelnummer			3842530443	3842530444	3842530445
ESD			ja	ja	ja
Reinraumklasse			ISO-Klasse 7	ISO-Klasse 7	ISO-Klasse 7
Trockenraum	r.F.	%	<1	<1	<1
Materialangabe			Werkstückträger: Aluminium, chem. vernickelt Laufsohle: Polyamid (PA 66)	Werkstückträger: Aluminium, chem. vernickelt Laufsohle: Polyamid (PA 66)	Werkstückträger: Aluminium, chem. vernickelt Laufsohle: Polyamid (PA 66)
Länge Werkstückträger		mm	80	120	160

	b_WT	l_WT	m_WT ¹⁾	F_GL ²⁾	▢
	mm	mm	kg	kg	mm
Werkstückträger WT 1/P 80x80	80	80	0,205	1,5	0,03
Werkstückträger WT 1/P 120x120	120	120	0,44	2,2	0,03
Werkstückträger WT 1/P 160x160	160	160	0,76	3	0,05

¹⁾	Masse Werkstückträger
²⁾	Zulässiges Werkstückträger-Auflagegewicht

Abmessungen

Werkstückträger WT 1/P

Artikelnummer	Breite Werkstückträger	Länge Werkstückträger	Ebenheit	Masse Werkstückträger ¹⁾	Maß	Maß	Maß	Maß	Maß
	b_WT	l_WT	▢	m_WT	a	b	c	d	e
	mm	mm	mm	kg	mm	mm	mm	mm	mm
3842530443	80	80	0,03	0,205	80	52	38	19	51 + 0,5
3842530444	120	120	0,03	0,44	120	92	78	39	91 + 0,5
3842530445	160	160	0,05	0,76	160	132	118	59	131 + 0,5

¹⁾	Masse Werkstückträger

Zubehör

Zubehör optional:

Schaltelement

Mobile Datenträger ID 15/MDT, ID 40/MDT oder ID 200/MDT, siehe Katalog RFID-Systeme

RFID-Systeme

Schaltelement

Lieferhinweise

Lieferumfang:

Werkstückträger, komplett

Lieferzustand:

Montiert

Bestellangaben

	b_WT x l_WT	Artikelnummer
Werkstückträger WT 1/P 80x80	80 x 80	3842530443
Werkstückträger WT 1/P 120x120	120 x 120	3842530444
Werkstückträger WT 1/P 160x160	160 x 160	3842530445

Information

Weitere Informationen
ESD-Ausführung	TEC
Hersteller-Nr	3842530445
Manufacturer	Bosch Rexroth
Country of Manufacture	Deutschland
Weight	0.009900
Zolltarifnummer	84662020
GPSR manufacturer information	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Article authenticity	Original product
Condition of article	New
